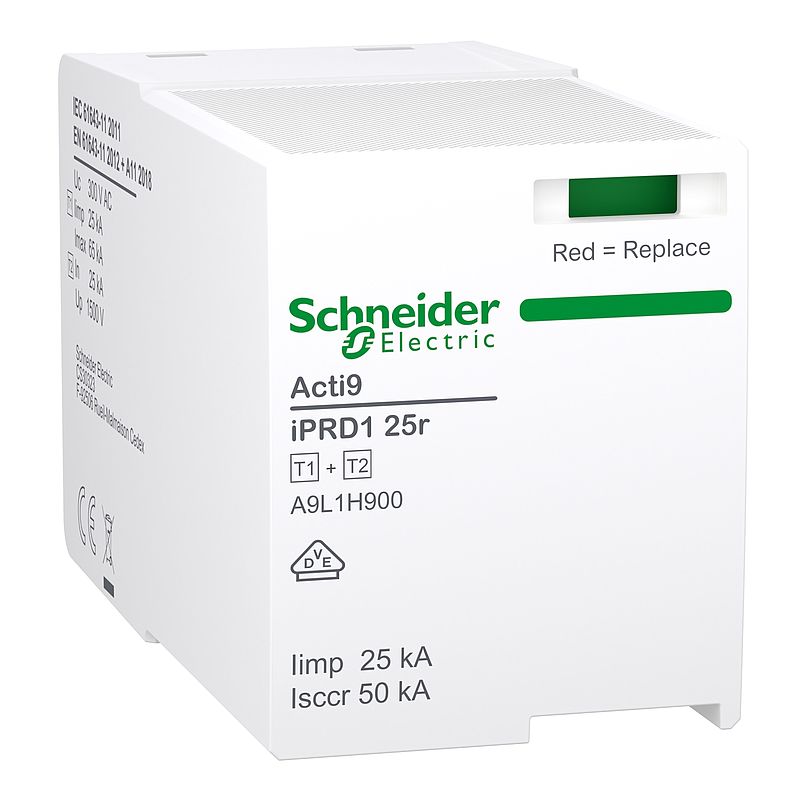

Ersatzschutzmodul für Kombiableiter iPRD1 25r 3P/3P+N, Typ 1+2, L-N Modul
A9L1H900
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Instruction sheet
|
Download |
|
Promotional video
|
Video anzeigen |
|
Brochure
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Überspannungsschutz-Artikel Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Kartusche |
| Kurzbezeichnung des Geräts | iPRD1 25r |
| Kompatible Produktfamilie | Acti9 iPRD1 25r |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Normen | IEC 61643-11:2011 EN 61643-11:2012 EN 61643-11:2018/A11 |
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | VDE | Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 1 + 2 |
| Technologie des Überspannungsableiters | MOV + GDT |
| Produktbestimmung | Überspannungsschutzgerät iPRD1 25r 3P Überspannungsschutzgerät iPRD1 25r 3P + N |
| Erdungssystem | TT TN-S TN-C |
| [Ue] Bemessungs-Betriebsspannung | 240 V AC 50/60 Hz |
| [In] Nennableitstoßstrom | Differentialbetrieb: 25 kA (L/N) |
| [Imax] Max. Ableitstoßstrom | Differentialbetrieb: 65 kA L/N |
| [Iimp] Blitzstoßstrom | Differentialbetrieb: 25 kA L/N 12,5 A.s |
| [Uc] höchste Dauerspannung | Differentialbetrieb: 300 V L/N |
| [Up] Schutzpegel | Differentialbetrieb <1,5 kV L/N |
| [Ut] Zeitweilige Überspannung TOV | 442 V L/N 120 min Festigkeit |
| Lokale Signalisierung | Betriebszustand: Kennbit (grün) Fehleranzeige: Kennbit (rot) |
| Montagemodus | Steckbar |
| Montagehalterung | In das SPD-Modul |
| 9-mm-Raster | 4 |
| Höhe | 45 mm |
| Breite | 36 mm |
| Tiefe | 73,5 mm |
| Produktgewicht | 165 g |
| Farbe | Weiß (RAL 9003) |
| Material | Thermoplastisch |
| [tA] Antwortzeit | < 100 ns | Montage |
| Schutzart (IP) | IP20 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 0 - 4000 m |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 10,5 cm |
| VPE 1 Breite | 5,8 cm |
| VPE 1 Länge | 4,8 cm |
| Verpackungsgewicht (Lbs) | 177 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 317,832 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Rücknahme | Nein |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Sustainable packaging | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
