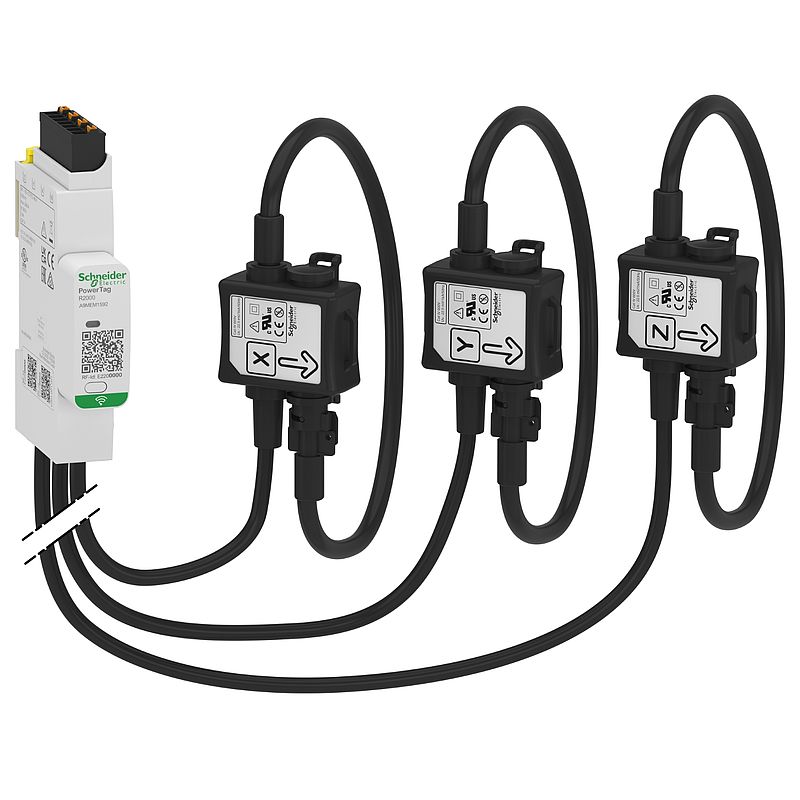

Energiezähler, PowerTag Rope 1000A 3P/3P+N, Funk, Position oben und unten, Genauigkeitsklasse 1
A9MEM1592
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Application Notes
|
Download |
|
Firmware - History, Utility & Others
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
How to video
|
Video anzeigen |
|
Promotional video
|
Video anzeigen |
|
Software - Hotfix
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Circularity Profile
|
Download |
|
Technical illustration
|
Download |
|
Environmental Disclosure
|
Download |
|
Brochure
|
Download |
|
Other technical guide
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerTag R1000 |
| Produkt- oder Komponententyp | Energiesensor |
| Pole | 3P 3P + N |
| [Imax] Max. Strom | 1.000 A |
| Produktspezifische Anwendung | Energiemanagement Überlastsalarm Leistungsfaktor Lastüberwachung Stromkreisüberwachung |
| Kompatibilität des Konzentrators | EcoStruxure Schalttafel Server Eintrag EcoStruxure Schalttafel Server Universal EcoStruxure Schalttafel Server Erweitert Harmony Hub Acti 9 PowerTag Link Acti 9 PowerTag Link HD |
| Kompatible Produktfamilie | Masterpact MasterPact MTZ for Lasttrennschalter Masterpact MasterPact NW Masterpact MasterPact NT ComPact NS Compact NS100 ComPact NS Compact NS250 ComPact NS Compact NS400 ComPact NS Compact NS630 Acti9 TeSys |
| Messwerttyp | Wirk- und Blindenergie Scheinenergie Wirk- und Blindleistung Scheinleistung Strom Spannung Leistungsfaktor Innentemperatur Frequenz |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 61557-12 Klasse 2 Blindenergie entspricht IEC 61557-12 Klasse 2 Scheinenergie entspricht IEC 61557-12 Klasse 1 Wirkleistung entspricht IEC 61557-12 Klasse 2 Blindleistung entspricht IEC 61557-12 Klasse 2 Scheinleistung entspricht IEC 61557-12 Klasse 1 Strom entspricht IEC 61557-12 Klasse 0,5 Spannung entspricht IEC 61557-12 Klasse 1 Leistungsfaktor entspricht IEC 61557-12 Klasse 0,5 Frequenz entspricht IEC 61557-12 |
| Messgerätetyp | Wirkenergie E -a- IN/OUT 0 - 281 x 10exp(9) kWh bei Gesamt pro Phase Wirkenergie E -a- IN/OUT 0 - 281 x 10exp(9) kWh bei Teilweise pro Phase Wirkenergie E -a- IN/OUT 0 - 281 x 10exp(9) kWh bei 3-phasig gesamt Wirkenergie E -a- IN/OUT 0 - 281 x 10exp(9) kWh bei 3-phasig teilweise Blindenergie E -rA- IN/OUT 0 - 281 x 10exp(9) kVARh bei Gesamt pro Phase Blindenergie E -rA- IN/OUT 0 - 281 x 10exp(9) kVARh bei Teilweise pro Phase Blindenergie E -rA- IN/OUT 0 - 281 x 10exp(9) kVARh bei 3-phasig gesamt Blindenergie E -rA- IN/OUT 0 - 281 x 10exp(9) kVARh bei 3-phasig teilweise Scheinenergie E -apA- 0 - 281 x 10exp(9) kVAh bei Gesamt pro Phase Scheinenergie E -apA- 0 - 281 x 10exp(9) kVAh bei Teilweise pro Phase Scheinenergie E -apA- 0 - 281 x 10exp(9) kVAh bei 3-phasig gesamt Scheinenergie E -apA- 0 - 281 x 10exp(9) kVAh bei 3-phasig teilweise Wirkleistung P, P1, P2, P3 Blindleistung Q, Q1, Q2, Q3 Scheinleistung S, S1, S2, S3 Strom I1, I2, I3 Berechneter Neutralleiterstrom Spannung U12, U23, U31 Spannung V1N, V2N, V3N Frequenz 45 - 65 Hz Leistungsfaktor bei pro Phase Leistungsfaktor bei gesamt |
| Montageort | Oben oder unten |
| Montagehalterung | Sammelschiene Kabel |
| Produktbestimmung | Schaltanlage |
| Eventmanagement | Spannungsverlust mit gemessenem Strom bei Spannungsverlust |
| Übertragungsmedium | Funkfrequenz 2,4…2,4835 GHz entspricht IEEE 802.15.4 |
| Emissionsleistung | 10 mW |
| [Ib] Basisstrom | 150 A |
| Eingangsstrom | 600 mA |
| Sättigungsstrom | 2000 A | Zusatzmerkmale |
| Formfaktor | Seil |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| Elektroanschluss (Spannungserfassung & Stromversorgung) | Abnehmbare Federklemmleiste |
| Kabel-Querschnitt | 1 fest cable 0,2…1,5 mm² ohne Kabelende 1 verseilt cable 0,2…2,5 mm² ohne Kabelende 1 verseilt cable 0,25…1,5 mm² mit Kabelende |
| Drahtabisolierungslänge | 11 mm |
| Kabellänge | 1 m für Sensor |
| Durchmesser des Stromsensors | Geschlossen: 100 mm |
| Versorgungsspannung | 100 - 277 V AC, +/-20 %, Phase zu Neutralleiter 173 - 480 V AC, +/-20 %, Phase zu Phase |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Max. Stromverbrauch | 3 VA |
| Normen | IEC 61557-12 IEC 61010-1 ETSI EN 301 489-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328 |
| Anzahl der 9-mm-Rastern auf der DIN-Schiene | 2 |
| Höhe | Grundeinheit: 105 mm |
| Breite | Grundeinheit: 18 mm |
| Tiefe | Grundeinheit: 67,5 mm |
| Farbe | Weiß (RAL 9003) |
| Produktzertifizierungen | UL-gelistet IEC |
Montage |
| Max. Leitertemperatur | 105 °C |
| Konformitätskennzeichen | CE |
| Richtlinien | 2014/53/EU - Funkanlagenrichtlinie |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Überspannungskategorie | IV conforming to IEC 61010-1 |
| Messkategorie | Kategorie IV conforming to IEC 61010-2-030 |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Schutzart (IK) | IK05 |
| Verschmutzungsgrad | 3 |
| Relative Luftfeuchtigkeit | 0…95 % bei 55 °C entspricht IEC 60721-3-3 |
| Vibrationsfestigkeit | 3M4 entspricht IEC 60721-3-3 |
| Elektromagnetische Verträglichkeit | Industrielle elektromagnetische Umgebung entspricht IEC 61326-1 Abgestrahlte Störungen entspricht ETSI EN 301 489-17 Elektromagnetische Aussendung entspricht IEC 62311 |
| Umwelteigenschaften | Für Einsatz in Innenräumen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 559,000 g |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 17,500 cm |
| VPE 1 Länge | 20,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 7 |
| VPE 2 Gewicht | 4,436 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | C95f0981-71d7-438e-a30e-2f57c0c90b5f |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Sustainable packaging | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 15 |
| Total lifecycle Carbon footprint | 15 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 6.7570067094 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 7 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.072768402 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0046228904 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 8.0406293646 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 8 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.0916825702 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.1 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
