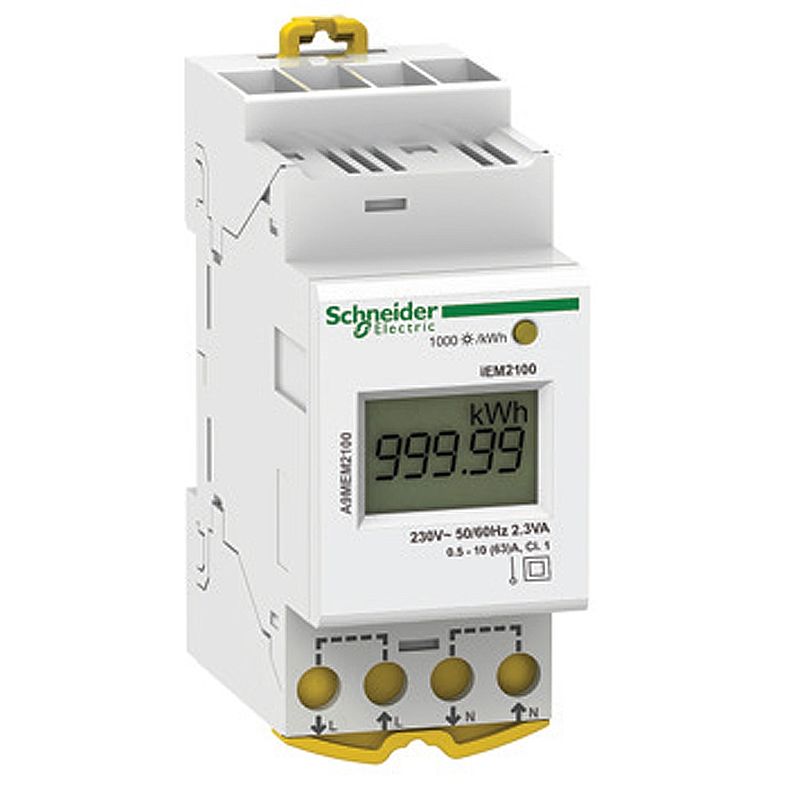

Energiezähler, 1-phasig, 63A
A9MEM2100
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Familie | Acti 9 iEM2100 |
| Kurzbezeichnung des Geräts | iEM2100 |
| Produkt- oder Komponententyp | Energiezähler | Zusatzmerkmale |
| Beschreibung der Pole | 1P + N |
| Messwerttyp | Wirkenergie |
| Geräteanwendung | Teilabrechnung |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 |
| Eingangstyp | Direkteingabe |
| Bemessungsstrom | 63 A |
| Nennspannung | 230 V ± 20 % |
| Netzwerkfrequenz | 60 Hz 50 Hz |
| Frequenzmessbereich | 45…65 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | LCD-Anzeige |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 0,5…63 A |
| Anzeigestellen | 5 |
| gemessener Höchstwert | 999,99 MWh |
| Tarifzähler | Tarif (1) |
| Kommunikationsprotokoll | - |
| Unterstützung von Kommunikationsanschlüssen | - |
| Lokale Signalisierung | Grün Anzeigeleuchte: Strom EIN Gelb Anzeigeleuchte: Zählung und Aktivität 1000 p/kWh |
| Max. Leistungsaufnahme in VA | 2,5 VA bei 240 V AC |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromkreis: Tunnelklemmen (unten) 1 16 mm² Kabel(n) |
| [M] Anzugsdrehmoment | Stromkreis: 1,5 Nm |
| Normen | IEC 61557-12 IEC 62053-21 |
| Produktzertifizierungen | CE |
| [Imax] Max. Strom | 63 A |
| [Ib] Basisstrom | 10 A | Montage |
| Schutzart (IP) | IP40 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: |
| Schutzart (IK) | IK05 |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Farbe | Weiß |
| 9-mm-Raster | 4 |
| Breite | 36 mm |
| Höhe | 81 mm |
| Tiefe | 65 mm |
| Produktgewicht | 0,135 kg |
| Betriebshöhe | < 3.000 m |
| Relative Luftfeuchtigkeit | 0…95 % bei 55 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 172 g |
| VPE 1 Höhe | 7,8 cm |
| VPE 1 Breite | 9,5 cm |
| VPE 1 Länge | 4,5 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 60 |
| VPE 2 Gewicht | 11,399 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 480 |
| VPE 3 Gewicht | 82,6 kg |
| VPE 3 Höhe | 105 cm |
| VPE 3 Breite | 60 cm |
| VPE 3 Länge | 80 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | C3da71bf-0231-4ae4-b918-2a94d7ad49c0 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Nein |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=A9MEM2100_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
