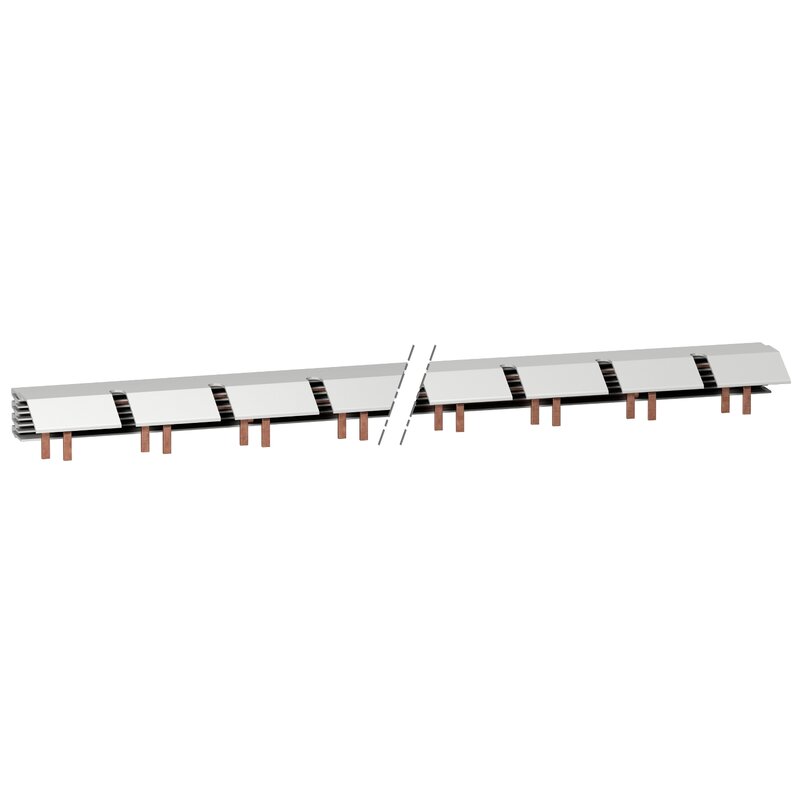

Phasenschiene Stift 3-polig+N+Hilfsschalter 9mm Vigi 63A 56 MOD

A9N21038

EAN Code: 3606480504761

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Catalog	Download
CAD	Download
Brochure	Download

Hauptmerkmale
Baureihe	Acti9
Produkt- oder Komponententyp	Kammschiene
Montagemodus	Horizontal
Zubehör / Teilekategorie	Anschlusszubehör
Beschreibung der Leitungen	3L + N
Länge in 18-mm-Modulen	56
Normen	EN/IEC 61439-1
Zusatzmerkmale
Anzahl der Wege	22-polig Zus. + N + L + Vigi
Polkonfiguration für 1-Weg	1 x 1P + N
Anschlussraster	9 mm zwischen Phase und Neutral
Anschlusstyp	Zinke
Abstand zwischen den Polen	45 mm
Beschriftung	N L1 N L2 N L3
Isolation	Isoliert
Gerätedarstellung	Ablängbar
[Ie] Betriebsbemessungstrom	63 A bei 40 °C
[Ue] Betriebsbemessungsspannung	230 V AC Ph/N
[Ui] Bemessungs-Isolationsspannung	500 V AC entspricht IEC 61439-2
Montageort	Oben auf Tunnelklemmen
9-mm-Raster	112
Breite	1000 mm
Farbe	Hellgrau (RAL 7035)
Kompatible Produktfamilie	Acti9 Acti9 C40 Acti9 Acti9 DT40 Acti9 Acti9 DT40 Vigi Acti9 Acti 9 iDPN Acti9 Acti9 DT60 Acti9 Acti 9 DPN Vigi Multi 9 Multi9 N40 Vigi
Montage
Feuerbeständigkeit	960 °C ( 30 s ) entspricht IEC 60695-2-1
Verschmutzungsgrad	3 entspricht IEC 60947-7-1
Schutzart (IP)	IP20 Mit Endstücken und Zinkenabdeckungen
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	772 g
VPE 1 Höhe	3 cm
VPE 1 Breite	5 cm
VPE 1 Länge	97 cm
VPE 2 Art	BB1
VPE 2 Menge	5
VPE 2 Gewicht	4,175 kg
VPE 2 Höhe	8,5 cm
VPE 2 Breite	107 cm
VPE 2 Länge	10 cm
VPE 3 Art	P12
VPE 3 Menge	200
VPE 3 Gewicht	179 kg
VPE 3 Höhe	75 cm
VPE 3 Breite	80 cm
VPE 3 Länge	120 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
SCIP-Nummer	12618b2a-bc0e-4c2d-bb7b-9185c26e01fe
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Rücknahme	Nein
EU-RoHS-Richtlinie	https://download.schneider-electric.com/files?p_Doc_Ref=A9N21038_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.schneider-electric.com/files?p_Doc_Ref=A9N21038_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29

8 Dokumente

A9N21038 REACh-Erklärung 04/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
A9N21038 EU-RoHS-Erklärung 04/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
Cert for devices 15/03/25 · Certificate	10,2 MB	Download
multistandard protection for oem applications brochure multi9 15/03/25 · Brochure	1,1 MB	Download
Catalogue Prisma P 2019 15/03/25 · Catalog	101,1 MB	Download
Catalogue PrismaSeT P Active 15/03/25 · Catalog	189,9 MB	Download
Catalog PrismaSeT G Active 15/03/25 · Catalog	215,7 MB	Download
Comb busbar 3PN vigi repartis 63A 56 modules - 3D CAD 14/09/24 · CAD	0,8 MB	Download
