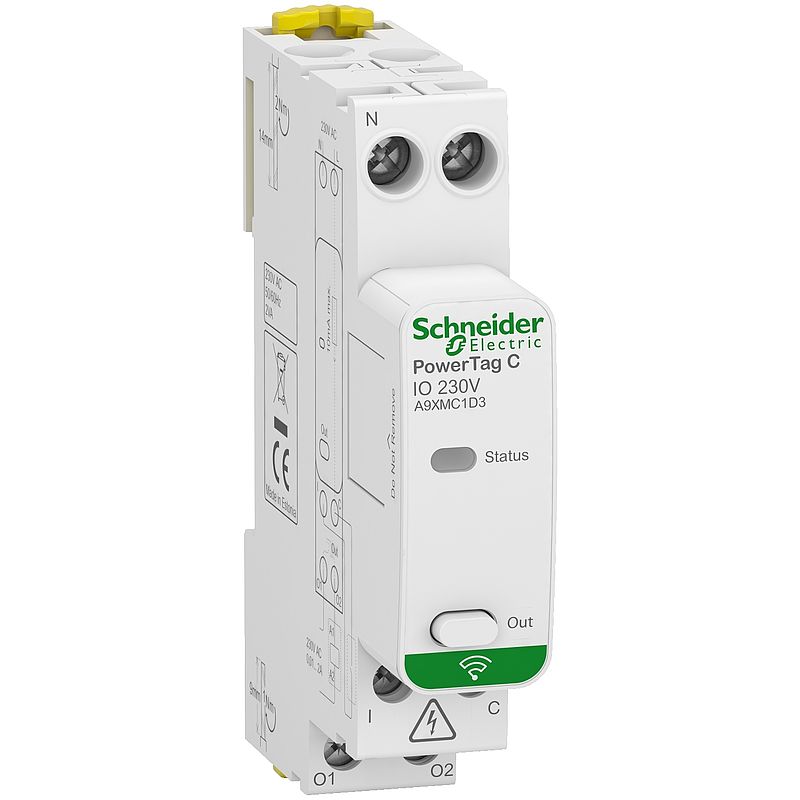

PowerTag C IO 230V, dig. Eing. u. Ausg, Funkübertr. an Wiser IP / PowerTag Link
A9XMC1D3
Materialpreisgruppe
: E6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
|
Brochure
|
Download |
|
Other technical guide
|
Download |
|
Application Notes
|
Download |
|
Specification guide
|
Download |
|
Circularity Profile
|
Download |
|
Instruction sheet
|
Download |
|
How to video
|
Video anzeigen |
|
CAD
|
Download |
|
Catalog
|
Download |
|
User guide
|
Download |
|
Architecture Guidelines & TVDA
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Zusatzausrüstungen
Steuerungsgeräte Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerTag |
| Produkt- oder Komponententyp | Ein- und Ausgabemodul |
| Kurzbezeichnung des Geräts | PowerTag C IO 230V |
| Produktname | PowerTag Control |
| Kompatibilität des Konzentrators | Acti 9 PowerTag Link C Wiser IP-Modul Acti 9 PowerTag Link Acti 9 PowerTag Link HD |
| Kompatible Produktfamilie | Acti9 Impulsrelais Acti9 Schütz Acti9 iACTs Ferngesteuerte Hilfsanzeige Acti9 iATLs Ferngesteuerte Hilfsanzeige |
Zusatzmerkmale |
| [UH,nom] Bemessungsbetriebsspannung | 230 V AC (± 20 %) |
| Netzwerkfrequenz | 50/60 Hz |
| Leistungsaufnahme in VA | 2 VA |
| Anzahl der Digitaleingänge | 1 |
| Eingangstyp | Potentialfreier Kontakt 230 V AC 2 mA |
| Spannungswert für garantierten Status 1 | >= 164 V für Digitaleingang |
| Spannungswert für garantierten Status 0 | <lt/>= 40 V für Digitaleingang |
| Strom bei Status 1 gewährleistet | <gt/>= 2 mA (Digitaleingang) |
| Strom bei Status 0 gewährleistet | <= 0,5 mA (Digitaleingang) |
| Anzahl der Digitalausgänge | 1 |
| Ausgangstyp | Potentialfreier Kontakt 230 V 0,01 - 2 A AC |
| Diskreter Ausgangstyp | Konfigurierbare Relaislogik |
| Sendefunktion | NO/NC programmierbar |
| Mechanische Lebensdauer | 100000 Zyklen für Ausgang |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Lokale Signalisierung | Grün, orange und rot LED for Produktstatus |
| Impulslänge | 300 ms by default - 0 ms, + 300 ms |
| Wirkungsgrad | 100 ms Minimum - tolerance: - 0 ms, + 300 ms |
| Farbe | Weiß (RAL 9003) |
| 9-mm-Raster | 2 |
| Höhe | 85 mm |
| Breite | 18 mm |
| Material | PA6 GF30 |
| Tiefe | 62 mm |
| Produktgewicht | 80 g |
| Anschlüsse - Klemmen | Tunnelklemmen (oben) - 1 Kabel(n) 1…16 mm² (AWG 18 - AWG 16) - fest Tunnelklemmen (oben) - 1 Kabel(n) 0,5…10 mm² (AWG 21 - AWG 8) - flexibel Tunnelklemmen (unten) - 1 Kabel(n) 1…6 mm² (AWG 18 - AWG 10) - fest Tunnelklemmen (unten) - 1 Kabel(n) 0,5…4 mm² (AWG 21 - AWG 12) - flexibel Tunnelklemmen (unten) - 1 Kabel(n) 0,5…4 mm² (AWG 21 - AWG 12) - flexibel mit Aderendhülse Tunnelklemmen (unten) - 2 Kabel(n) 1,5…2,5 mm² (AWG 16 - AWG 14) - fest Tunnelklemmen (unten) - 2 Kabel(n) 1,5…2,5 mm² (AWG 16 - AWG 14) - flexibel |
| Drahtabisolierungslänge | 14 mm für oben Verbindung 9 mm für unten Verbindung |
| [M] Anzugsdrehmoment | Netzteil: 2 Nm oben Digitaler Eingang/Ausgang: 1 Nm unten |
| Normen | EN/IEC 61010-1 ETSI EN 300 328 EN/IEC 62479 ETSI EN 301 489-17 ETSI EN 301 489-1 EN/IEC 61010-2-201 EN/IEC 61326-1 |
Montage |
| Schutzart (IP) | IP20 Gehäuse: entspricht IEC 60529 IP40 Vorderseite: entspricht IEC 60529 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III entspricht IEC 61010-1 |
| Schutzart (IK) | IK05 |
| Relative Luftfeuchtigkeit | 0…93 % bei 40 °C entspricht IEC 60068-2-78 |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Feuerbeständigkeit | 960 °C / 30 s entspricht UL 94 V0 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 116,000 g |
| VPE 1 Höhe | 2,800 cm |
| VPE 1 Breite | 8,000 cm |
| VPE 1 Länge | 11,500 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 80 |
| VPE 2 Gewicht | 9,506 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 874eaa72-407d-4df4-8e46-7d96313f1338 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=A9XMC1D3_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=A9XMC1D3_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
