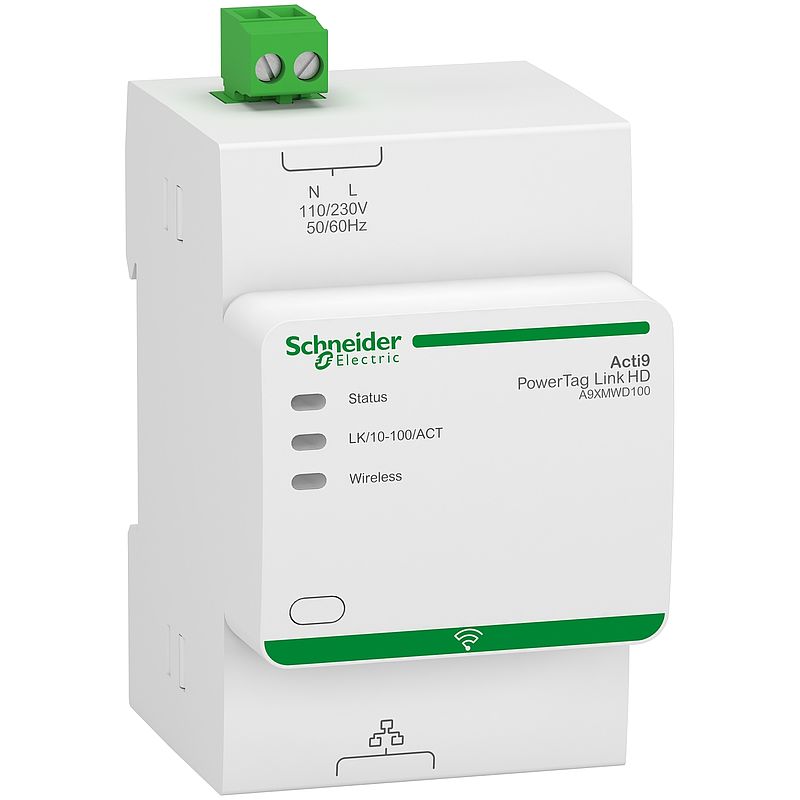

Acti9 PowerTag Link HD - Ethernet-Modul für 100 Stück PowerTag

A9XMWD100
Green Premium
EAN Code: 3606489730475
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Spezifikationsleitfaden Download
Gebrauchsanleitung Download
Umweltkonformitätserklärung Download
Benutzerhandbuch Download
CAD Download
Katalog Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Produktsortiment Acti9
Produktname Acti 9 PowerTag Link HD
Produkt- oder Komponententyp Smart-Kommunikationsmodul
Kurzbezeichnung des Geräts PowerTag Link HD
Anwendungstyp Grundlegende Energiemessung E
Verbesserte Lastüberwachung E, U, I, P, Pf
Lastalarm
Maximale Anzahl an angeschlossenen Geräten Bis zu 100 Wireless-Geräte
Max. Versorgungsstrom 2 A
[UH,nom] Bemessungsbetriebsspannung 110 - 230 V AC +/-15 \%
Konnektivität mit Geräten Wireless-Energiesensor
Kommunikationsdienst Ethernet Modbus TCP/IP-Server
Webserver
Webserver Eingebettete Webseite
Kompatibel mit GMS-Controller
Übertragungsunterstützungsmedium Funkfrequenz 2,4…2,4835 GHz PowerTag 100
Webdienste Webseite
Zusatzmerkmale
anwendungspezifischer E/A Impuls-Summenzähler
Leistungsaufnahme in VA 5 VA
Störfestigkeit gegen Unterbrechungen 10 ms
Rückstellung Werksreset auf Vorderseite
Lokale Signalisierung Produktstatus: 1 LED (grün, orange und rot)
Ethernet-Status (LAN ST): 1 LED (grün, orange und rot)
Einbauposition Horizontal/vertikal auf DIN-Schiene
Farbe Weiß (RAL 9003)
Position des Anschlusses Vorgeschaltet
Überspannungskategorie III
9 mm Polmittenabstand 6 nützlich
Höhe 85 mm
Breite 54 mm
Tiefe 67,5 mm
Produktgewicht 133 g
Kompatible Produktfamilie Acti 9 PowerTag Wireless-Energiesensor
Inbetriebnahme-Schnittstelle Webseite
ECOREACH
Kompatibilitätscode Acti 9 PowerTag Link HD
Montage
Schutzart (IP) IP20 entspricht IEC 60529
IP40 (modulares Gehäuse) entspricht IEC 60529
Verschmutzungsgrad 2
Tropentauglichkeit 2
Relative Luftfeuchtigkeit 93 \% bei 40 °C
Aufstellungshöhe 0 - 2.000 m
Umgebungstemperatur bei Betrieb -25…60 °C
Umgebungstemperatur bei Lagerung -40…85 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 187,000 g
VPE 1 Höhe 8,200 cm
VPE 1 Breite 6,800 cm
VPE 1 Länge 11,300 cm
VPE 2 Art S03
VPE 2 Menge 36
VPE 2 Gewicht 6,880 kg
VPE 2 Höhe 30,000 cm
VPE 2 Breite 30,000 cm
VPE 2 Länge 40,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 Monate

Nachhaltigkeit

Green Premium
Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
EU-RoHS-Richtlinie Konform mit Ausnahmen
Quecksilberfrei Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
