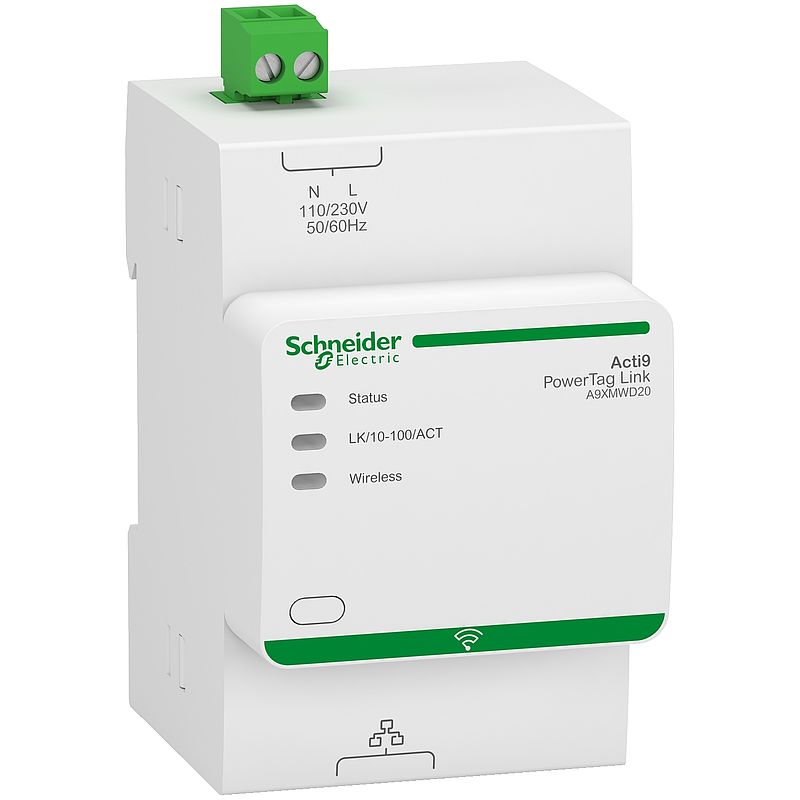

Smart Communication Module Acti9 PowerTag Link
A9XMWD20
Hauptdokumente
 Produktdatenblatt |
Download |
|
Spezifikationsleitfaden
|
Download |
|
Anwendungshinweise
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Benutzerhandbuch
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti 9 PowerTag Link |
| Produkt- oder Komponententyp | Smart-Kommunikationsmodul |
| Kurzbezeichnung des Geräts | PowerTag Link |
| Anwendungstyp | Grundlegende Energiemessung E Verbesserte Lastüberwachung E, U, I, P, Pf Lastalarm |
| Maximale Anzahl an angeschlossenen Geräten | Bis zu 20 Wireless-Geräte |
| Max. Versorgungsstrom | 2 A |
| [UH,nom] Bemessungsbetriebsspannung | 110 - 230 V AC +/-15 \% |
| Konnektivität mit Geräten | Wireless-Energiesensor |
| Kommunikationsdienst | Ethernet Modbus TCP/IP-Server Webserver |
| Webserver | Eingebettete Webseite Kompatibel mit GMS-Controller |
| Übertragungsunterstützungsmedium | Funkfrequenz 2,4…2,4835 GHz PowerTag 20 |
| Webdienste | Webseite | Zusatzmerkmale |
| anwendungspezifischer E/A | Impuls-Summenzähler |
| Leistungsaufnahme in VA | 5 VA |
| Störfestigkeit gegen Unterbrechungen | 10 ms |
| Rückstellung | Werksreset auf Vorderseite |
| Lokale Signalisierung | Produktstatus: 1 LED (grün, orange und rot) Ethernet-Status (LAN ST): 1 LED (grün, orange und rot) |
| Einbauposition | Horizontal/vertikal auf DIN-Schiene |
| Farbe | Weiß (RAL 9003) |
| Position des Anschlusses | Vorgeschaltet |
| Überspannungskategorie | III |
| 9 mm Polmittenabstand | 6 nützlich |
| Höhe | 85 mm |
| Breite | 54 mm |
| Tiefe | 67,5 mm |
| Produktgewicht | 133 g |
| Kompatible Produktfamilie | Acti 9 PowerTag Wireless-Energiesensor |
| Inbetriebnahme-Schnittstelle | Webseite ECOREACH |
| Kompatibilitätscode | Acti 9 PowerTag Link | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 93 \% bei 40 °C |
| Aufstellungshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 179,000 g |
| VPE 1 Höhe | 6,600 cm |
| VPE 1 Breite | 8,200 cm |
| VPE 1 Länge | 11,600 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 36 |
| VPE 2 Gewicht | 6,950 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
