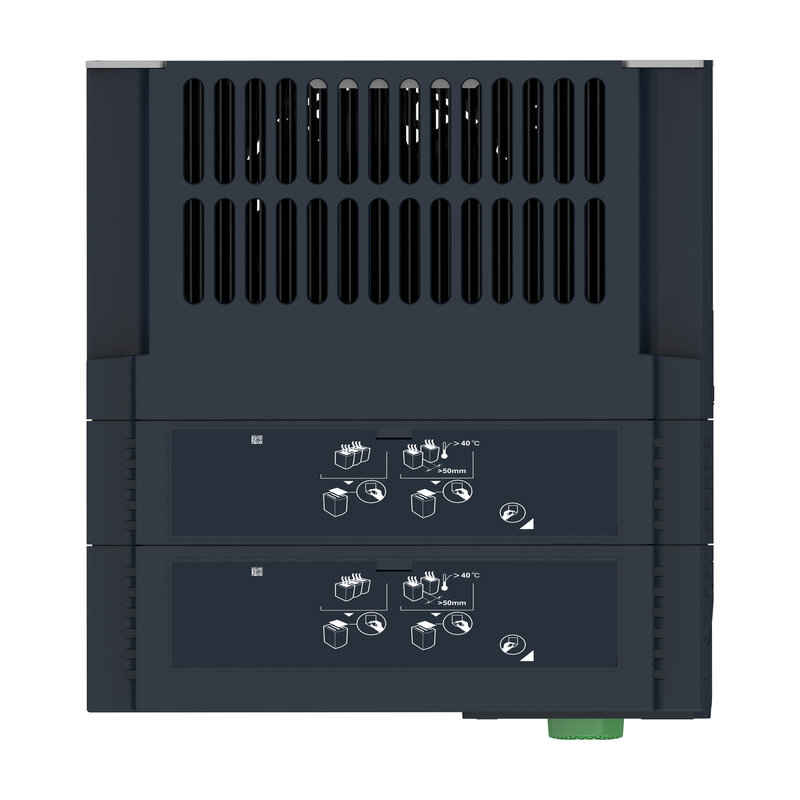

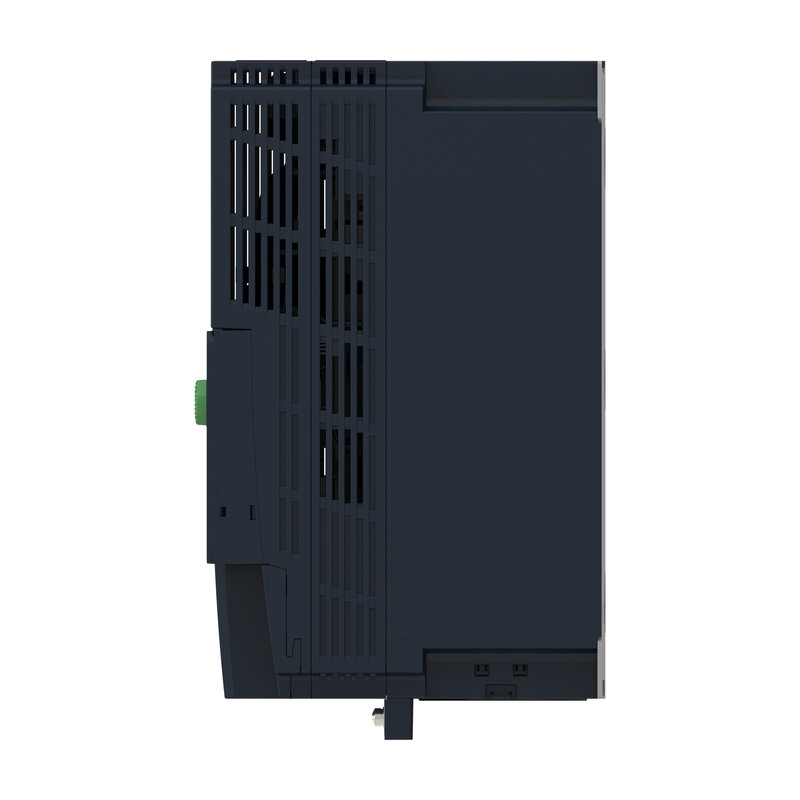

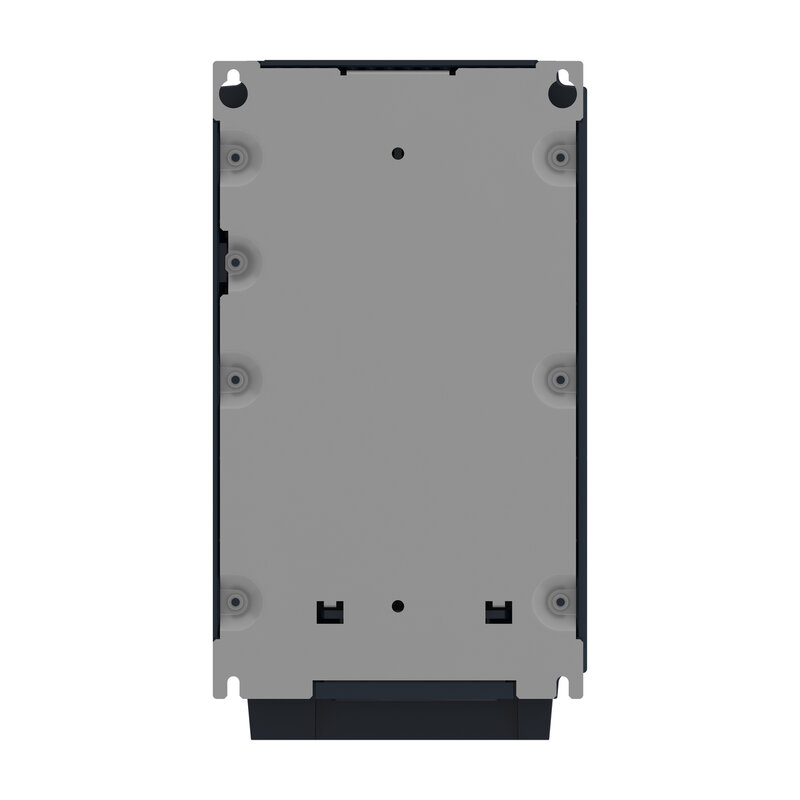

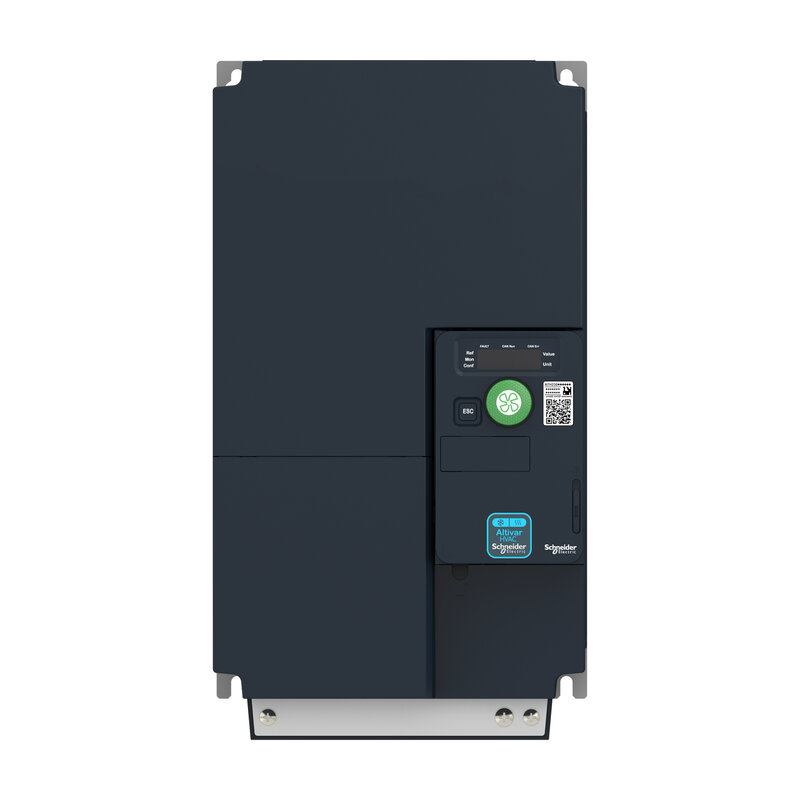

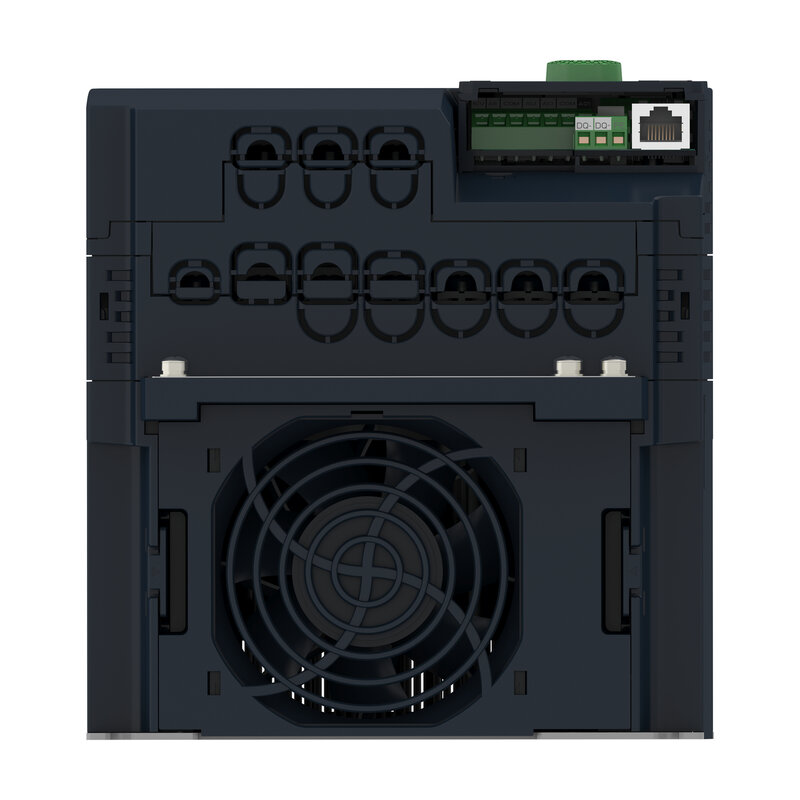

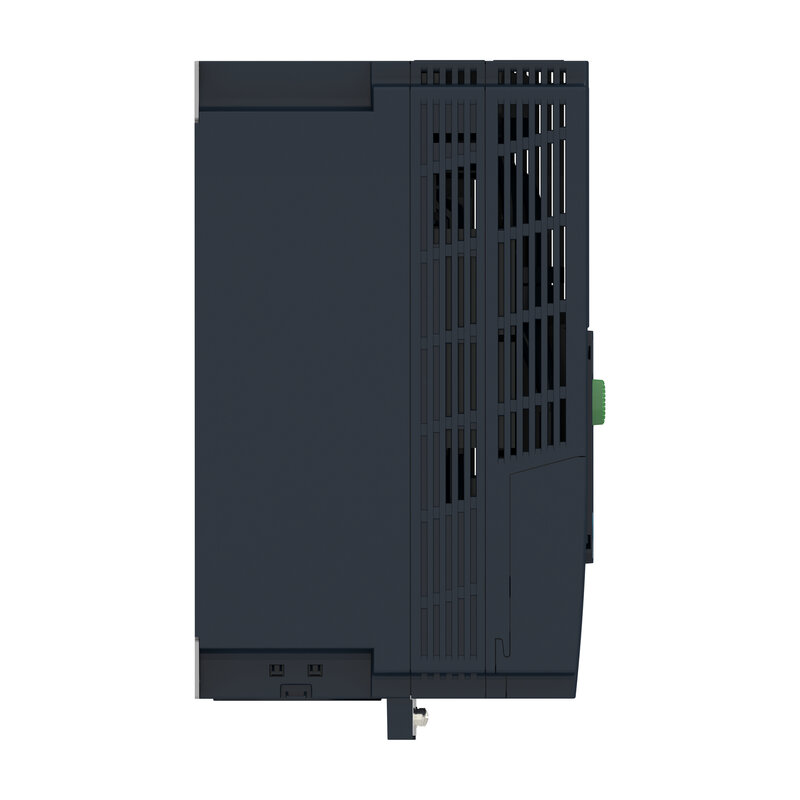

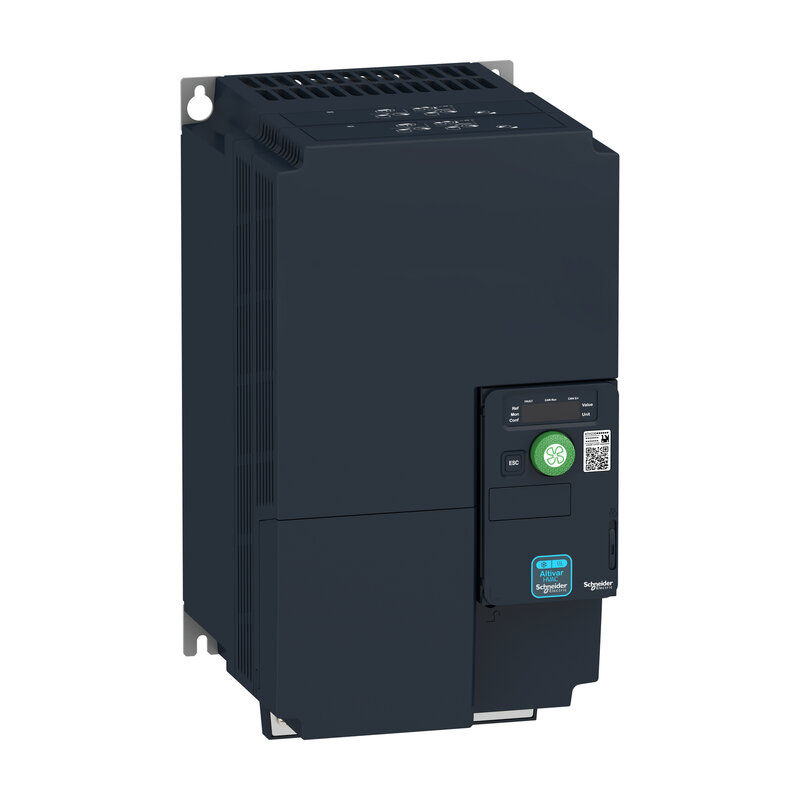

Frequenzumrichter, Altivar HVAC ATH200, ATH230, 15kW, 20PS, 200 bis 240V, 3 Phasen, IP20
ATH230D15M3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Software - Data Library
|
Download |
|
Circularity Profile
|
Download |
|
Technical illustration
|
Download |
|
Software - Release
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Offer Marketing Illustration
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Optionen: Kompatible Produkte
Optionen (6)
Kommunikations-Artikel Kabel: Kompatible Produkte
Kabel (4)
: Kompatible Produkte
(1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar HVAC ATH200 |
| Produktspezifische Anwendung | HLK |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Variante | Standardversion |
| Kurzbezeichnung des Geräts | ATH230 |
| Produktbestimmung | Asynchronmotoren Synchronmotoren |
| Montagemodus | Montage im Schaltschrank |
| Schutzart (IP) | IP20 |
| Anzahl der Netzphasen | 3 Phasen |
| [UH,nom] Bemessungs-Betriebsspannung | 200 - 240 V -15 - +10 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Versorgungsfrequenz | 50 - 60 Hz -5 - 5 % |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Nennausgangsstrom | 66,0 A |
| Max. Spitzenstrom | 72,6 A |
| Motorleistung (kW) | 15 kW |
| Motorleistung (HP) | 20 hp |
| Sicherheitsfunktion | STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment |
| Sicherheitsniveau | SIL 3 entspricht IEC 61508 PL = e entspricht ISO 13849-1 |
| EMV-Filter | Ohne EMV-Filter |
| Kommunikationsprotokoll | Modbus, seriell BACnet MS/TP |
| Optionskarte | Kommunikationsmodul für BACnet IP | Zusatzmerkmale |
| Scheinleistung | 27,9 kVA bei 240 V |
| Verlustleistung in W | 551 W |
| Anzahl digitale Eingänge | 7 |
| Diskreter Eingangstyp | STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm DI1...DI6 Logikeingänge, 24 V DC (30 V) DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V) |
| Diskrete Eingangslogik | Positive Logik (Quelle) Negative Logik (Senke) |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V für DC |
| Anzahl diskrete Ausgänge | 1 |
| Diskreter Ausgangstyp | Open Collector DQ+ 0…1 kHz 30 V DC 100 mA Open Collector DQ- 0…1 kHz 30 V DC 100 mA |
| Anzahl der Analogeingänge | 3 |
| Analoger Eingangstyp | AI1 Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit |
| Anzahl der Analogausgänge | 1 |
| Analoger Ausgangstyp | Software-konfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit Software-konfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit |
| Relaisausgangsnummer | 2 |
| Relais-Ausgangstyp | Konfigurierbare Relais-Logik R1A 1 Schließer elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R1B 1 Öffner elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R1C Konfigurierbare Relais-Logik R2A 1 Schließer elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R2C |
| Max. Schaltstrom | Relaisausgang R1A, R1B, R1C auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC Relaisausgang R1A, R1B, R1C auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC Relaisausgang R2A, R2C auf ohmsch Last, cos phi = 1: 5 A bei 250 V AC Relaisausgang R2A, R2C auf ohmsch Last, cos phi = 1: 5 A bei 30 V DC |
| Min. Schaltstrom | Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC |
| Physikalische Schnittstelle | 2-Draht- RS 485 |
| Anschlusstyp | RJ45 |
| Zugriffsmethode | Server Modbus, seriell Subordinate BACnet MS/TP |
| Übertragungsgeschwindigkeit | 4.800, 9.600, 19.200 BpS, 38,4 Kbit/s 9,6; 19,2; 38,4; 76,8 kBit/s |
| Übertragungsrahmen | RTU MS/TP |
| Anzahl der Adressen | 0…247 0…127 |
| Datenformat | 8 bits, configurable odd, even or no parity 1or 2 stop |
| Polarisierungsart | Keine Impedanz |
| Netzstrom | 79,7 A bei 200 V 67,1 A bei 240 V |
| Netzkurzschlussstrom | 22 kA |
| Ausgangsfrequenz | 0,599 kHz |
| Ausgangsspannung | <lt/>= Versorgungsspannung |
| Taktfrequenz | 2 - 16 kHz einstellbar 4 - 16 kHz with derating |
| nominal switching frequency | 4 kHz |
| 4-Quadranten-Betrieb möglich | Richtig |
| Profil der Asynchronmotorsteuerung | U/f-Kennlinie, 5 Punkte Vectorcontrol mit Drehgeberrückführung, standard U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie Vektororient. Flussregelung ohne Encoder - Energiesparmodus U/f-Kennlinie, 2 Punkte |
| Steuerungsprofil für Synchronmotoren | Vektororientierte Flussregelung ohne Encoder |
| Beschleunigungs- und Verzögerungsrampen | Linear U S CUS Rampenumschaltung Acceleration/deceleration ramp adaptation Acceleration/deceleration automatic stop with DC injection |
| Motorschlupfkompensation | Automatisch, unabhängig von der Last Einstellbar von 0 - 300 % Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte) |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Bremsshopper integriert | Richtig |
| Normen | IEC 61800-5-1 IEC 61800-3 UL 508C IEC 61800-3 Umgebungen 1 Kategorie C2 IEC 61800-3 Umgebungen 2 Kategorie C3 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Produktzertifizierungen | CULus CE UKCA KC EAC ATEX RCM |
| Beschriftung | CULus CE UKCA KC EAC ATEX RCM |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| Schutzart | Phasenausfallserkennung der Versorgungsspannung: Antrieb Ausfall Motorphase: Motor Leitungsversorgung Überspannung + Unterspannung: Antrieb Überhitzungsschutz: Antrieb Überlast: Motor Mit PTC-Messfühlern: Motor Kurzschlussschutz zwischen Motorphasen: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb |
| Breite | 180 mm |
| Höhe | 330 mm |
| Tiefe | 198 mm |
| Produktgewicht | 6,9 kg |
| Funktion verfügbar | Fire mode Run permissive PID controller Additional PID Damper control Underload detection for broken belt |
Montage |
| Verschmutzungsgrad | 2 |
| Betriebshöhe | <lt/>= 1.000 m ohne Leistungsreduzierung 1000 - 3000 m mit Stromreduzierung 1 % pro 100 m |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S2 gemäß IEC 60721-3-3 |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m/s² bei 11 ms |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Relative Luftfeuchtigkeit | 5…95 % ohne Kondensation oder Tropfwasser entspricht EN/IEC 60068-2-3 |
| Kühlluftvolumen | 156 m3/h |
| Überspannungskategorie | III |
| Geräuschpegel | 58 dB |
| Umgebungslufttemperatur beim Transport | -25…70 °C |
| Umgebungstemperatur bei Betrieb | -10…50 °C ohne Leistungsreduzierung 50…60 °C mit Leistungsminderungsfaktor |
| Umgebungstemperatur bei Lagerung | -25…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 22,5 cm |
| VPE 1 Breite | 25,7 cm |
| VPE 1 Länge | 42 cm |
| Verpackungsgewicht (Lbs) | 8,149 kg |
| VPE 2 Art | S06 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 75 cm |
| VPE 2 Breite | 60 cm |
| VPE 2 Länge | 80 cm |
| VPE 2 Gewicht | 61,894 kg |
Nachhaltigkeit
Nachhaltigkeit
| Recyclingfähigkeitspotential in % | 51 |
| Total lifecycle Carbon footprint | 5 788 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 88.2663228629101 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 88 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.4868760449768434 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.5 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 2.797591601336711 |
| CO₂-Fußabdruck der Installationsphase [A5] | 3 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 5686.117438220856 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 5 686 kg CO2 eq. |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Ja |
| Carbon footprint of the end-of-life phase [C1 to C4] | 10.27896702664082 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 10 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 5788 |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| SCIP-Nummer | 085182f2-8134-4d4f-8d41-bf753c2120c9 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=ATH230D15M3_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=ATH230D15M3_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Rücknahme | Nein |
