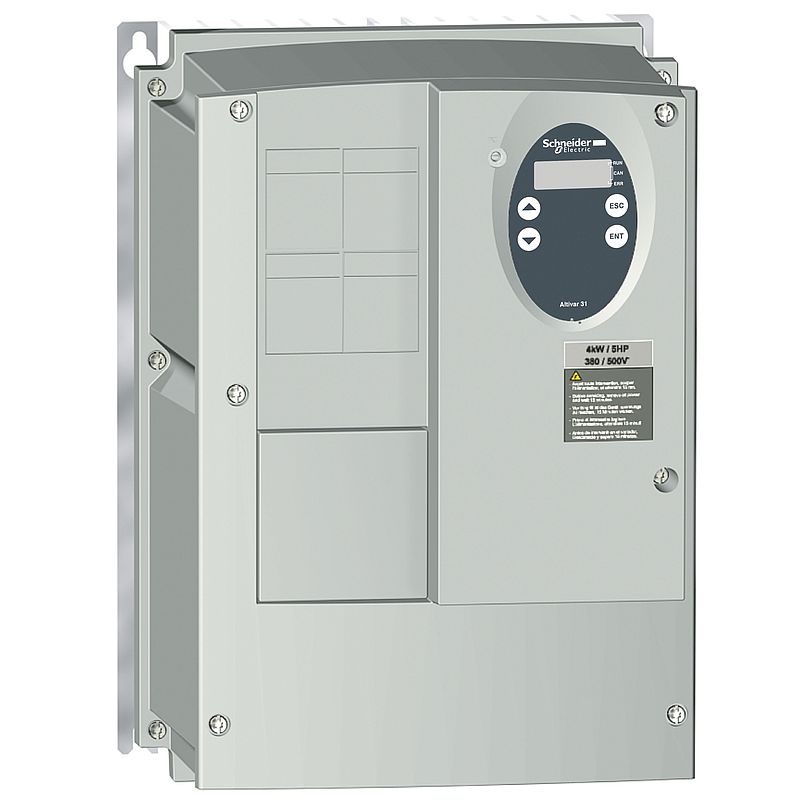

Frequenzumrichter ATV31, IP55, 0,75 kW, einphasig, 230V
ATV31C075M2ZH70
ProduktdatenblattSpezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Einfache Maschine |
| Komponentenname | ATV31 |
| Bauweise | Mit Kühlkörper |
| EMV-Filter | Integriert |
| Nennbetriebsspannung [U,nom] | 200-240 V - 5 - 5 \% |
| Netzfrequenz | 50 - 60 Hz - 5 - 5 \% |
| Anzahl der Netzphasen | Einzelphase |
| Motorleistung (kW) | 0,75 kW 4 kHz |
| Motorleistung (HP) | 1 hp 4 kHz |
| Netzstrom | 7,5 A bei 240 V 8,9 A bei 200 V, Isc = 1 kA |
| Scheinleistung | 1,8 kVA |
| Netzkurzschlussstrom Ik | 1 kA |
| Nennausgangsstrom | 4,8 A 4 kHz |
| maximaler Spitzenstrom | 7,2 A für 60 s |
| Verlustleistung in W | 60 W bei Nennlast |
| Typ Motorsteuerung Asynchronmotor | Werkseitige Voreinstellung: konstantes Drehmoment Vekt.-orient. Flussregel. o. Geber m. St.-sigal d. Motors PWM (Puls-Breiten-M.) |
| Anzahl der Analogeingänge | 3 | Zusatzmerkmale |
| Produktbestimmung | Asynchronmotoren |
| Versorgungsspannungsgrenzen | 170…264 V |
| Netzwerkfrequenz | 47,5 - 63 Hz |
| Ausgangsfrequenz | 0,0005…0,5 kHz |
| Bemessungs Taktfrequenz | 4 kHz |
| Taktfrequenz | 2 - 16 kHz einstellbar |
| Geschwindigkeitsbereich | 1…50 |
| kurzzeitiges Überlastmoment | 150…170 \% des Motor Bemessungsmoment |
| Bremsmoment | <= 150 \% während 60 s mit Bremswiderstand 100 \% mit Bremswiderstand, stufenlos einstellbar 150 \% ohne Bremswiderstand |
| Regelkreis | PI-Frequenzregler |
| Schlupfkompensation Motor | Einstellbar Automatisch, unabhängig von der Last Deaktivierbar |
| Ausgangsspannung | <= Versorgungsspannung |
| elektrische Verbindung | Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1 - LI6 Terminal 2,5 mm² AWG 14 L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- Terminal 2,5 mm² AWG 14 |
| Anzugsdrehmoment | Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1 - LI6: 0,6 Nm L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 0,8 Nm |
| Isolation | Elektrisch, zwischen Leistungs- und Steuerungsteil |
| Versorgung | Interne Versorgung für Logikeingänge: 19 - 30 V bei <100 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Versorgung für Referenzpotentiometer (2,2 bis 10 kOhm): 10 - 10,8 V bei <10 mA, Schutztyp: Überlast- und Kurzschlussschutz |
| Messeingänge | AI3 Einstellbar auf Strompegel 0 - 20 mA, Impedanz: 250 Ohm AI1 Einstellbar auf Spannungspegel 0 - 10 V, Eingangsspannung 30 V max., Impedanz: 30000 Ohm AI2 Einstellbar auf Spannungspegel +/- 10 V, Eingangsspannung 30 V max., Impedanz: 30000 Ohm |
| Abtastdauer | LI1 - LI6: 4 ms Digitaleingänge AI1, AI2, AI3: 8 ms analog |
| Reaktionszeit | AOV, AOC 8 ms für analog R1A, R1B, R1C, R2A, R2B 8 ms für Digitalausgänge |
| Linearitätsfehler | +/- 0,2 \% für Ausgänge |
| Anzahl der Analogausgänge | 2 |
| Typ des Analogausgangs | AOC Einstellbar auf Strompegel: 0 - 20 mA, Impedanz: 800 Ohm, Auflösung: 8 bits AOV Einstellbar auf Spannungspegel: 0 - 10 V, Impedanz: 470 Ohm, Auflösung: 8 bits |
| digitaler Logikeingang | Positive Logik (Source) (LI1 - LI6), < 5 V (Stellung 0), > 11 V (Stellung 1) Logischer Eingang, nicht verdrahtet (LI1 - LI4), < 13 V (Stellung 1) Negative Logik (Quelle) (LI1 - LI6), > 19 V (Stellung 0) |
| Diskrete Ausgangsnummer | 2 |
| Digitaler Ausgang | Konfigurierbare Relaislogik: (R1A, R1B, R1C) 1 S + 1 Ö - 100000 Zyklen Konfigurierbare Relaislogik: (R2A, R2B) Öffner (Ö) - 100000 Zyklen |
| minimaler Schaltstrom | R1-R2 10 mA bei 5 V DC |
| maximaler Schaltstrom | R1-R2: 2 A bei 250 V AC induktiv Belastung, cos phi = 0,4 und L/R = 7 ms R1-R2: 2 A bei 30 V DC induktiv Belastung, cos phi = 0,4 und L/R = 7 ms R1-R2: 5 A bei 250 V AC ohmsch Belastung, cos phi = 1 und L/R = 0 ms R1-R2: 5 A bei 30 V DC ohmsch Belastung, cos phi = 1 und L/R = 0 ms |
| Diskrete Eingangsnummer | 6 |
| Digitaler Eingang | (LI1 - LI6) programmierbar bei 24 V, 0…100 mA für PLC, Impedanz: 3.500 Ohm |
| Hoch und Auslauframpen | Linear getrennt einstellbar von 0,1-999,9 ss S, U oder benutzerdefiniert |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Schutzfunktionen | Netzphasenunterbrechung: Antrieb Sicherungsstromkreise für Überspannungs- und Unterspannungs-Leitungsversorgung: Antrieb Sicherheitsfunkt. für Leitungsversorgung mit Phasenverlust, 3-phasige Versorgung: Antrieb Motor-Phasenunterbrecher: Antrieb Überstrom zwischen Ausgangsphasen und Erde (nur beim Einschalten): Antrieb Überhitzungsschutz: Antrieb Kurzschlussschutz zwischen Motorphasen: Antrieb Thermischer Schutz: Motor |
| Isolierwiderstand | >= 500 MOhm 500 V DC für 1 Minute |
| Displaytyp | 1 LED (rot) für Antriebsspannung 4 7-Segmentanzeigeeinheiten für CANopen Bus-Status |
| Zeitkonstante | 5 ms für Referenzänderung |
| Frequenzauflösung | Anzeigeeinheit: 0,1 Hz Analog-Eingang: 0,1 - 100 Hz |
| Steckertyp | 1 RJ45 für CANopen via VW3 CANTAP2 Adapter 1 RJ45 für Modbus |
| physikalische Schnittstelle | RS 485 serielle Multidrop-Verbindung für CANopen via VW3 CANTAP2 Adapter RS 485 serielle Multidrop-Verbindung für Modbus |
| Übertragungsrahmen | RTU für CANopen via VW3 CANTAP2 Adapter RTU für Modbus |
| Übertragungsgeschwindigkeit | 10,20,50,125,250,500kbps/1Mbps für CANopen via VW3 CANTAP2 Adapter 4800, 9600 or 19200 bps für Modbus |
| Anzahl der Adressen | 1…127 für CANopen via VW3 CANTAP2 Adapter 1…247 für Modbus |
| Anzahl der Antriebe | 127 für CANopen via VW3 CANTAP2 Adapter 31 für Modbus |
| Beschriftung | CE |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Produktgewicht | 1,5 kg | Montage |
| Spannungsfestigkeit | 2040 V DC zwischen Erd- und Leistungsanschlüssen 2880 V AC zwischen Steuer- und Leistungsanschlüssen |
| Elektromagnetische Verträglichkeit | 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 |
| Normen | EN 50178 |
| Produktzertifizierungen | N998 CSA UL C-Tick |
| Schutzart (IP) | Am Oberteil: IP20 (ohne Deckplatte) Auf Anschlussklemmen: IP21 Am Oberteil: IP31 Am Oberteil: IP41 |
| Verschmutzungsgrad | 2 |
| Beschichtung | TC |
| Vibrationsfestigkeit | 1 Gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6 1,5 mm (f= 3…13 Hz) entspricht EN/IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht EN/IEC 60068-2-27 |
| Relative Feuchtigkeit | 5…95 \% Betauung nicht zulässig entspricht IEC 60068-2-3 5…95 \% ohne Tropfwasser entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungstemperatur bei Betrieb | -10…50 °C ohne Leistungsminderung (mit Schutzabdeckung auf der Antriebsoberseite) -10…60 °C mit Leistungsminderungsfaktor (ohne Schutzabdeckung auf der Antriebsoberseite) |
| Betriebshöhe | <= 1.000 m ohne Leistungsminderung >= 1000 m mit Strom Deklassierung von 1\% pro 100 m |
Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
Nachhaltigkeit
1 Dokumente
| ATV31C Installation manual 15/03/25 · Benutzerhandbuch | 1,4 MB | Download |
