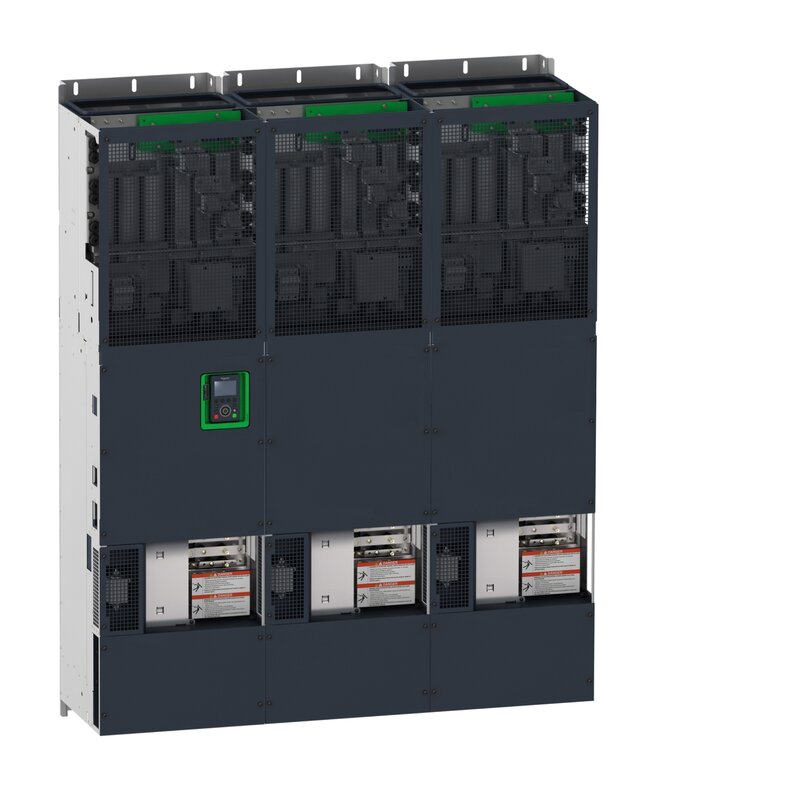

Frequenzumrichter APM, ATV600, Low Harmonic drive, 400 V, 500 kW
ATV6B0C50R4
Hauptdokumente
 Produktdatenblatt |
Download |
|
Certificate
|
Download |
|
Software - Data Library
|
Download |
|
User guide
|
Download |
|
Declaration of conformity
|
Download |
|
Brochure
|
Download |
|
Catalog
|
Download |
|
Promotional video
|
Video anzeigen |
|
Software - Release
|
Download |
|
Instruction sheet
|
Download |
|
How to video
|
Video anzeigen |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar Prozess ATV600 |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Prozesse und Hilfsmittel |
| Kurzbezeichnung des Geräts | ATV6B0 |
| Variante | Modulare Ausführung |
| Produktbestimmung | Synchronmotoren Asynchronmotoren |
| Montagemodus | Montage im Schaltschrank |
| Bausatz-Zusammensetzung | 1 Kontrolleinheit mechanische Montagesätze Stromanschluss Satz mit Sicherungen 3,0 Leistungsmodul 160 kW 2,0 vordere Abdeckung |
| EMV-Filter | Integriert mit 300 m entspricht IEC 61800-3 Kategorie C3 |
| Schutzart (IP) | IP00 entspricht IEC 61800-5-1 (für IP21 oder IP54 Schaltschrank-Integration) IP00 entspricht IEC 60529 (für IP21 oder IP54 Schaltschrank-Integration) |
| Kühlungstyp | Erzwungene Konvektion |
| Versorgungsfrequenz | 50 - 60 Hz -5 - 5 % |
| Anzahl der Netzphasen | 3 Phasen |
| [UH,nom] Bemessungs-Betriebsspannung | 440 V -15 - +10 % |
| Potenziallinie Isc | 50 kA |
| Profil der Asynchronmotorsteuerung | Konstanter Standard-Drehmoment Variabler Standard-Drehmoment Optimierter Drehmomentmodus |
| Steuerungsprofil für Synchronmotoren | Permanentmagnet-Motor Synchron-Reluktanzmotor |
| Ausgangsfrequenz des Drehzahlreglers | 0…500 Hz |
| Nennschaltfrequenz | 2,5 kHz |
| Taktfrequenz | 2,5 - 8 kHz mit Leistungsminderungsfaktor 2 - 8 kHz einstellbar |
| Sicherheitsfunktion | STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment SIL 3 |
| Kommunikationsprotokoll | Ethernet Modbus, seriell Modbus TCP |
| optionales Modul | Steckplatz A: Kommunikationsmodul, Profibus DP V1 Steckplatz A: Kommunikationsmodul, Profinet Steckplatz A: Kommunikationsmodul, DeviceNet Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45 Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9 Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais |
Zusatzmerkmale |
| Motorleistung (kW) | 500,0 kW bei 440 V Normalbetrieb 400,0 kW bei 440 V Schwerlastbetrieb |
| Netzstrom | 704,0 A bei 440 V (Normalbetrieb) 563,0 A bei 440 V (Schwerlastbetrieb) |
| Scheinleistung | 537 kVA bei 440 V Normalbetrieb 429 kVA bei 440 V Schwerlastbetrieb |
| Kontinuierlicher Ausgangsstrom | 900,0 A bei 2,5 kHz Normalbetrieb 730,0 A bei 2,5 kHz Schwerlastbetrieb |
| Max. Spitzenstrom | 990 A während 60 s (Normalbetrieb) 1095 A während 60 s (Schwerlastbetrieb) |
| Zulässige temporäre Stromverstärkung | 1,1 x In während 60 s (Normalbetrieb) 1,5 x In während 60 s (Schwerlastbetrieb) |
| Ausgangsspannung | <lt/>= Versorgungsspannung |
| Motorschlupfkompensation | Deaktivierbar Einstellbar Automatisch, unabhängig von der Last Nicht in der Permanentmagnet-Motorregelung verfügbar |
| Beschleunigungs- und Verzögerungsrampen | S, U oder benutzerdefiniert Linear getrennt einstellbar von 0,01 - 9999 s |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Schutzart | Thermischer Schutz: Motor Safe Torque Off (sicher abgeschaltetes Drehmoment): Motor Motorphasenausfall: Motor Thermischer Schutz: Antrieb Safe Torque Off (sicher abgeschaltetes Drehmoment): Antrieb Übertemperatur: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überlast der Ausgangsspannung: Antrieb Kurzschlussschutz: Antrieb Motorphasenausfall: Antrieb Überspannungen auf dem DC-Bus: Antrieb Überspannungsschutz Versorgungsspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Phasenausfallserkennung der Versorgungsspannung: Antrieb Überdrehzahl: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb |
| Frequenzauflösung | Anzeigeeinheit: 0,1 Hz Analogeingang: 0,012/50 Hz |
| Elektrische Verbindung | Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²/AWG 20 - AWG 16 Leitungsseite: Schraubklemme Motor: M10 x 2 Schienen |
| Physikalische Schnittstelle | 2-Draht- RS 485 für Modbus, seriell |
| Übertragungsrahmen | RTU für Modbus, seriell |
| Übertragungsgeschwindigkeit | 10/100 Mbit/s für Ethernet IP/Modbus TCP 4,8; 9,6; 19,2; 38,4 kBit/s für Modbus, seriell |
| Austauschmodus | Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität für Modbus, seriell |
| Polarisierungsart | Keine Impedanz für Modbus, seriell |
| Anzahl der Adressen | 1…247 für Modbus, seriell |
| Zugriffsmethode | Slave Modbus TCP | Montage |
| Max. THDI | <5 % Volllast entspricht IEEE 519 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1 |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6 0,5 gn (f= 13…200 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 4 Gn für 11 ms entspricht IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 1000 - 4800 m mit Stromreduzierung über 1000m |
| Umgebungseigenschaften | Beständigkeit gegen Chemikalien Klasse 3C3 entspricht IEC 60721-3-3 Beständigkeit gegen Staub Klasse 3S3 entspricht IEC 60721-3-3 Feuchtigkeitsbeständig Klasse 3K3 entspricht IEC 60721-3-3 |
| Normen | IEC 61800-3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Produktzertifizierungen | cULus TÜV |
| Beschriftung | CE |
| Geräuschpegel | 75 dB entspricht 86/188/EEC |
| Verlustleistung in W | Erzwungene Konvektion: 21770 W, Schaltfrequenz 2,5 kHz (Normalbetrieb) Erzwungene Konvektion: 17190 W, Schaltfrequenz 2,5 kHz (Schwerlastbetrieb) |
| Umgebungstemperatur bei Betrieb | -10…40 °C ohne Leistungsreduzierung 40…50 °C mit Leistungsminderungsfaktor |
Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
