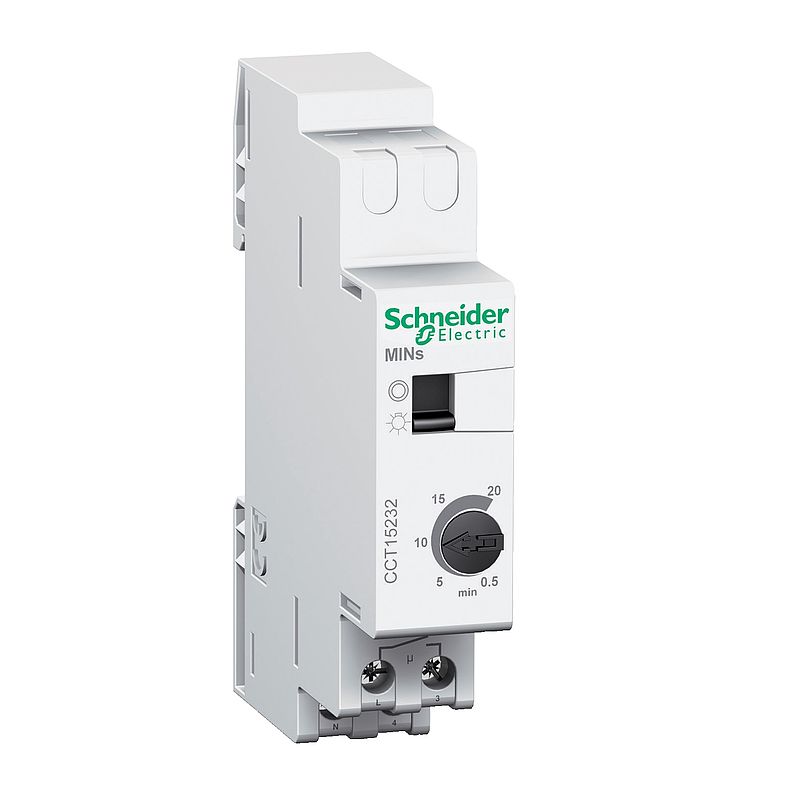

Elektronischer Treppenlichtzeitschalter MINs, 0,5, 20min.
CCT15232
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti 9 MIN |
| Kurzbezeichnung des Geräts | MINs |
| Produkt- oder Komponententyp | Lautloser elektronischer Timer |
| Produktkompatibilität | Mechanisch kompatibel mit elektrischen Comb Stromschienen |
| Farbton | Weiß (RAL 9003) | Zusatzmerkmale |
| Geräteanwendung | Gebäude |
| Lasttyp | 230 V AC Halogenlampe 2300 W 230 V AC Glühlampe 2300 W Leuchtstofflampe 9 x elektronisch 7 W Leuchtstoffröhreherkömmlich 2300 VA Leuchtstoffröhreelektronisch 300 VA Nicht-korrigierte Leuchtstoffröhreherkömmlich 2300 VA Seriell-korrigierte Leuchtstofflampeherkömmlich 2300 VA Leuchtstofflampe 7 x elektronisch 11 W Leuchtstofflampe 7 x elektronisch 15 W Leuchtstofflampe 7 x elektronisch 20 W Leuchtstofflampe 7 x elektronisch 23 W Fluokompakt-Lampeherkömmlich 1.500 VA Parallel-korrigierte Leuchtstofflampeherkömmlich 400 VA |
| Leistungsaufnahme in VA | 6 VA |
| maximaler Schaltstrom | 16 A - 230 V AC pf = 1 |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC +10 % -15 % bei 50/60 Hz |
| Zeitverzögerung | Einstellbar von 0,5 - 20 Minuten |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Anschlüsse - Klemmen | Schraubklemmen - <= 6 mm² |
| elektrische Isolationsklasse | Klasse II |
| Breite | 18 mm |
| Höhe | 89 mm |
| Tiefe | 66 mm |
| Produktgewicht | 75 g | Montage |
| Umgebungstemperatur bei Betrieb | -10…50 °C |
| Schutzart (IP) | IP20 B | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 93 g |
| VPE 1 Höhe | 7 cm |
| VPE 1 Breite | 7 cm |
| VPE 1 Länge | 10 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 130 |
| VPE 2 Gewicht | 12,636 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 5c23d91a-4c63-483e-b70a-45310671b035 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
