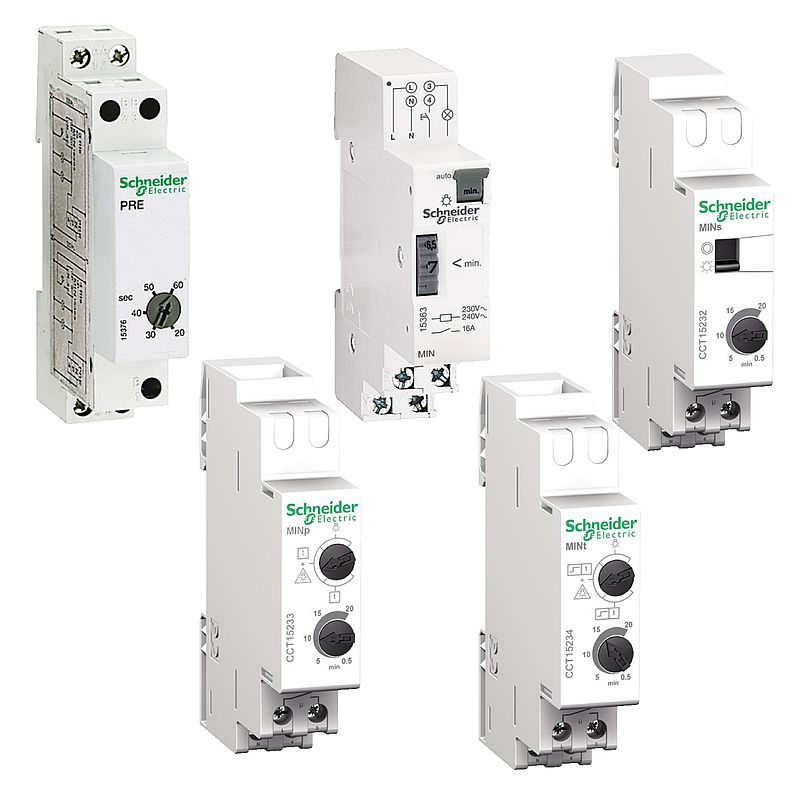

Elektronischer Treppenlichtzeitschalter MINs, 0,5, 20min. , Vorwarnfunktion
CCT15233
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Specification guide
|
Download |
|
Application Notes
|
Download |
|
User guide
|
Download |
|
Katalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti 9 MIN |
| Kurzbezeichnung des Geräts | MINp |
| Produkt- oder Komponententyp | Lautloser elektronischer Timer |
| Produktkompatibilität | Mechanisch kompatibel mit elektrischen Comb Stromschienen |
| Funktion verfügbar | Vorwarnfunktion |
| Farbton | Weiß (RAL 9003) | Zusatzmerkmale |
| Geräteanwendung | Gebäude |
| Lasttyp | Fluokompakt-Lampeherkömmlich 1.500 VA Leuchtstofflampe 22 x elektronisch 23 W 230 V AC Halogenlampe 3600 W 230 V AC Glühlampe 3600 W Leuchtstofflampe 24 x elektronisch 15 W Leuchtstofflampe 27 x elektronisch 11 W Leuchtstofflampe 34 x elektronisch 7 W Leuchtstoffröhreherkömmlich 3600 VA Leuchtstoffröhreelektronisch 1.000 VA Nicht-korrigierte Leuchtstoffröhreherkömmlich 3600 VA Parallel-korrigierte Leuchtstofflampeherkömmlich 1200 VA Seriell-korrigierte Leuchtstofflampeherkömmlich 3600 VA |
| Leistungsaufnahme in VA | 6 VA |
| maximaler Schaltstrom | 16 A - 230 V AC pf = 1 |
| [Ue] Betriebsbemessungsspannung | 230 V AC +10 % -15 % bei 50/60 Hz |
| Zeitverzögerung | Einstellbar von 0,5 - 20 Minuten |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Anschlüsse - Klemmen | Schraubklemmen - <= 6 mm² |
| elektrische Isolationsklasse | Klasse II |
| Breite | 18 mm |
| Höhe | 89 mm |
| Tiefe | 66 mm |
| Produktgewicht | 103 g | Montage |
| Umgebungstemperatur bei Betrieb | -25…50 °C |
| Schutzart (IP) | IP20 B | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 100,0 g |
| VPE 1 Höhe | 2,2 cm |
| VPE 1 Breite | 7,0 cm |
| VPE 1 Länge | 10,0 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 130 |
| VPE 2 Gewicht | 13,877 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 5c23d91a-4c63-483e-b70a-45310671b035 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
