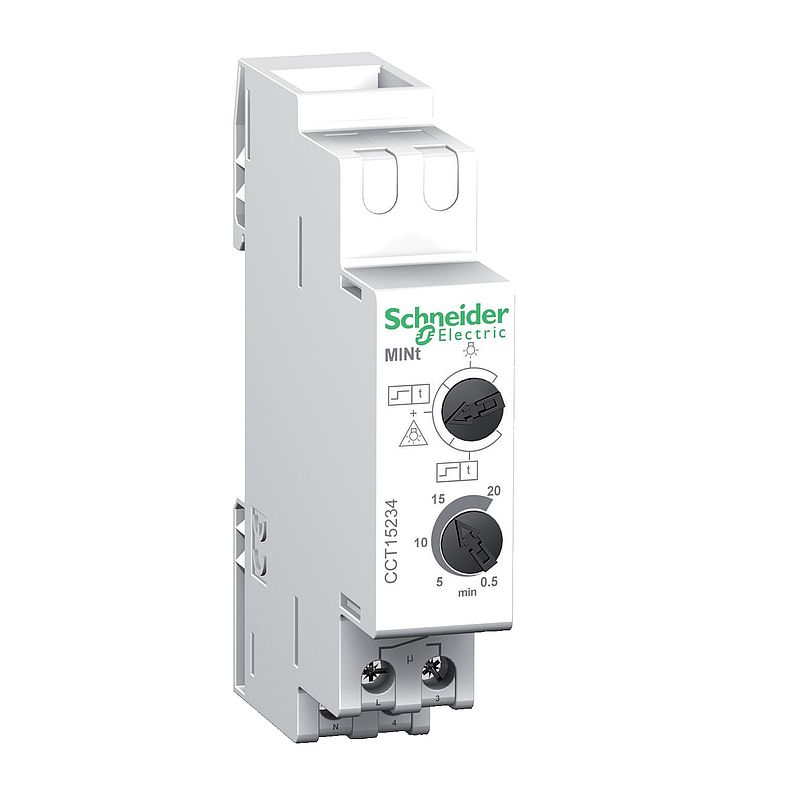

Elektr. Treppenlichtzeits. MINs-0,5, 20min., Vorwarnfunkt., Fernschaltfunkt.
CCT15234
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Application Notes
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti 9 MIN |
| Kurzbezeichnung des Geräts | MINt |
| Produkt- oder Komponententyp | Lautloser elektronischer Timer |
| Produktkompatibilität | Mechanisch kompatibel mit elektrischen Comb Stromschienen |
| Funktion verfügbar | Schrittschalter Vorwarnfunktion |
| Farbton | Weiß (RAL 9003) | Zusatzmerkmale |
| Geräteanwendung | Gebäude |
| Lasttyp | Fluokompakt-Lampeherkömmlich 1.500 VA Leuchtstofflampe 22 x elektronisch 23 W 230 V AC Halogenlampe 3600 W 230 V AC Glühlampe 3600 W Leuchtstofflampe 24 x elektronisch 15 W Leuchtstofflampe 27 x elektronisch 11 W Leuchtstofflampe 34 x elektronisch 7 W Leuchtstoffröhreherkömmlich 3600 VA Leuchtstoffröhreelektronisch 1.000 VA Nicht-korrigierte Leuchtstoffröhreherkömmlich 3600 VA Parallel-korrigierte Leuchtstofflampeherkömmlich 1200 VA Seriell-korrigierte Leuchtstofflampeherkömmlich 3600 VA |
| Leistungsaufnahme in VA | 6 VA |
| maximaler Schaltstrom | 16 A - 230 V AC pf = 1 |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC +10 % -15 % bei 50/60 Hz |
| Zeitverzögerung | Einstellbar von 0,5 - 20 Minuten |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Anschlüsse - Klemmen | Schraubklemmen - <= 6 mm² |
| elektrische Isolationsklasse | Klasse II |
| Breite | 18 mm |
| Höhe | 89 mm |
| Tiefe | 66 mm |
| Produktgewicht | 76 g | Montage |
| Umgebungstemperatur bei Betrieb | -25…50 °C |
| Schutzart (IP) | IP20 B | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 102 g |
| VPE 1 Höhe | 7,2 cm |
| VPE 1 Breite | 2,2 cm |
| VPE 1 Länge | 10,5 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 130 |
| VPE 2 Gewicht | 13,604 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 5c23d91a-4c63-483e-b70a-45310671b035 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
11 Dokumente
| Installationsgeräte 08/08/25 · Catalog | 82,5 MB | Download |
| CCT15234 REACh-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| CCT15234 EU-RoHS-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| DoC for HD home switch KZ 15/03/25 · Declaration of conformity | 0,8 MB | Download |
| Certificate for time relays 15/03/25 · Certificate | 1,3 MB | Download |
| MIN - 3D CAD 15/03/25 · CAD | 0,4 MB | Download |
| Acti 9- MINp-MINt Elektronischer Zeitgeber (stumm) - Benutzerhandbuch (DE) 15/03/25 · User guide | 0,3 MB | Download |
| Gestion de l’éclairage dans un sous-sol 15/02/25 · Application Notes | 0,3 MB | Download |
| VDE Ausweis 20/01/25 · Certificate | 0,6 MB | Download |
| Lighting management in a house basement
20/01/25 · Application Notes |
0,1 MB | Download |
| EU declaration of conformity 15/10/24 · Declaration of conformity | 0,9 MB | Download |
