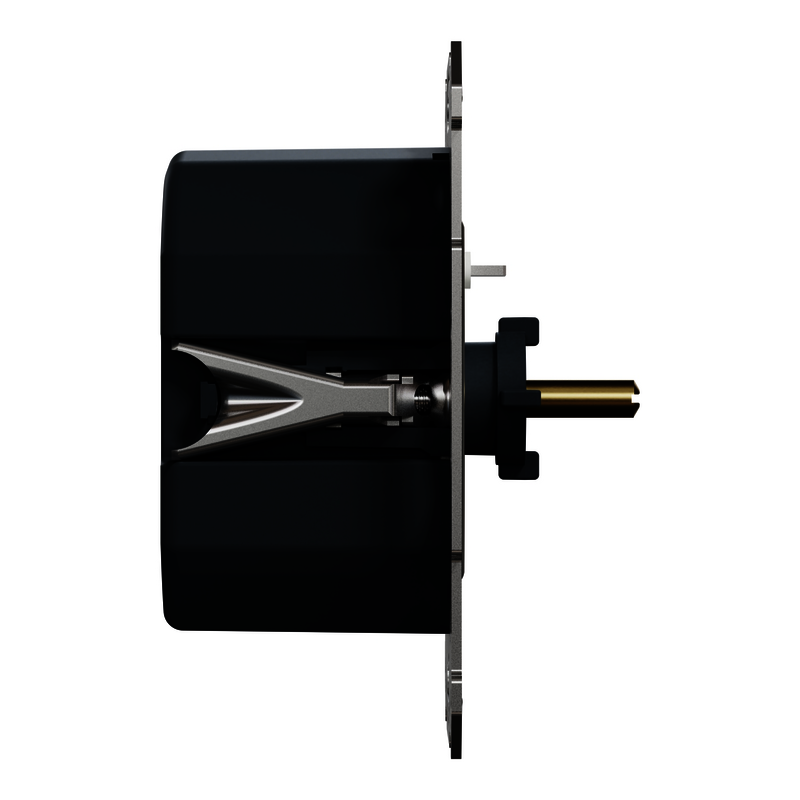

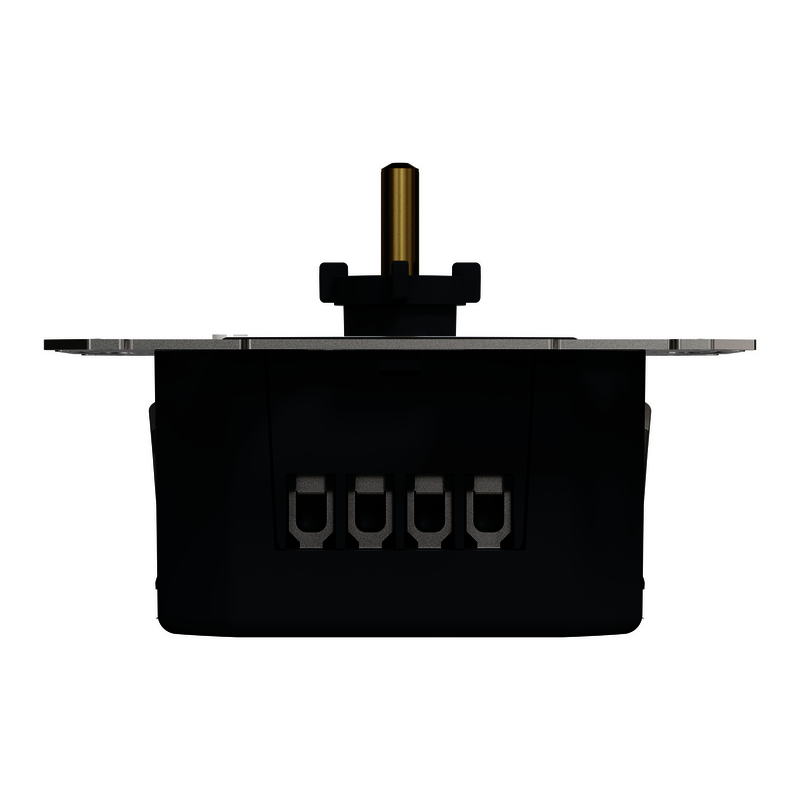

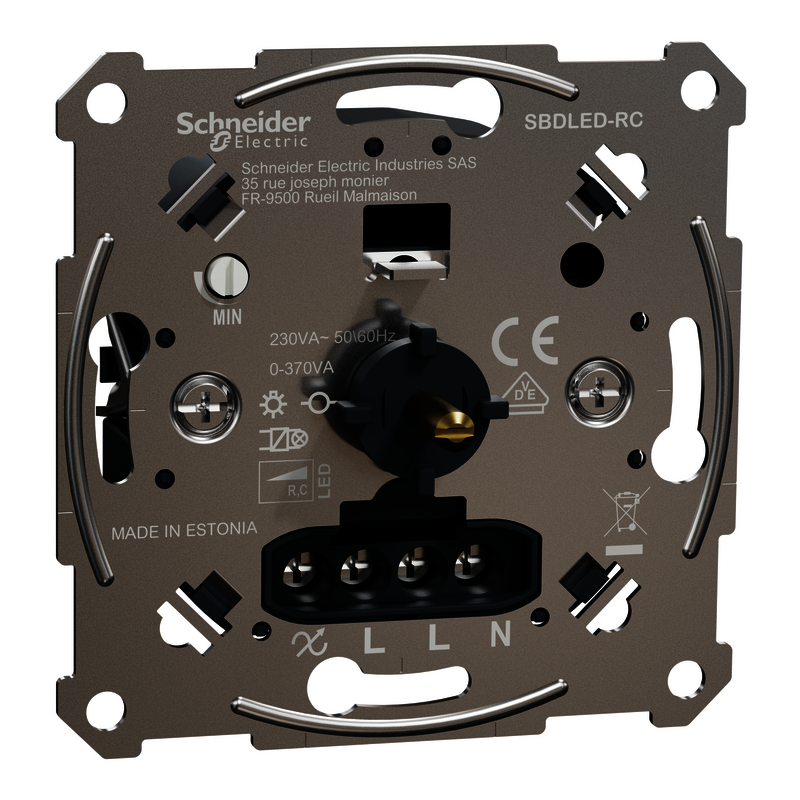

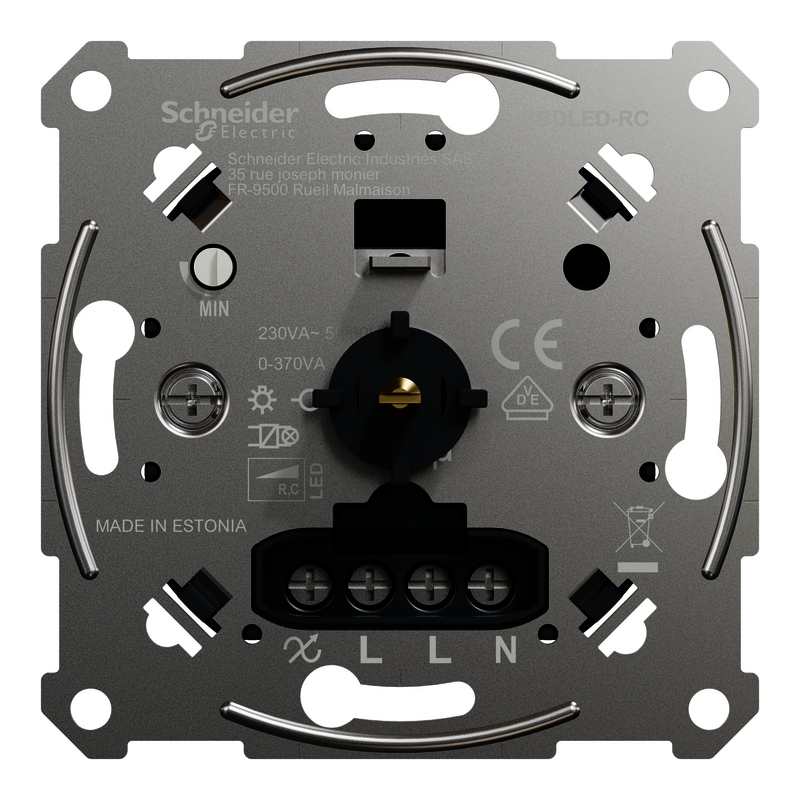

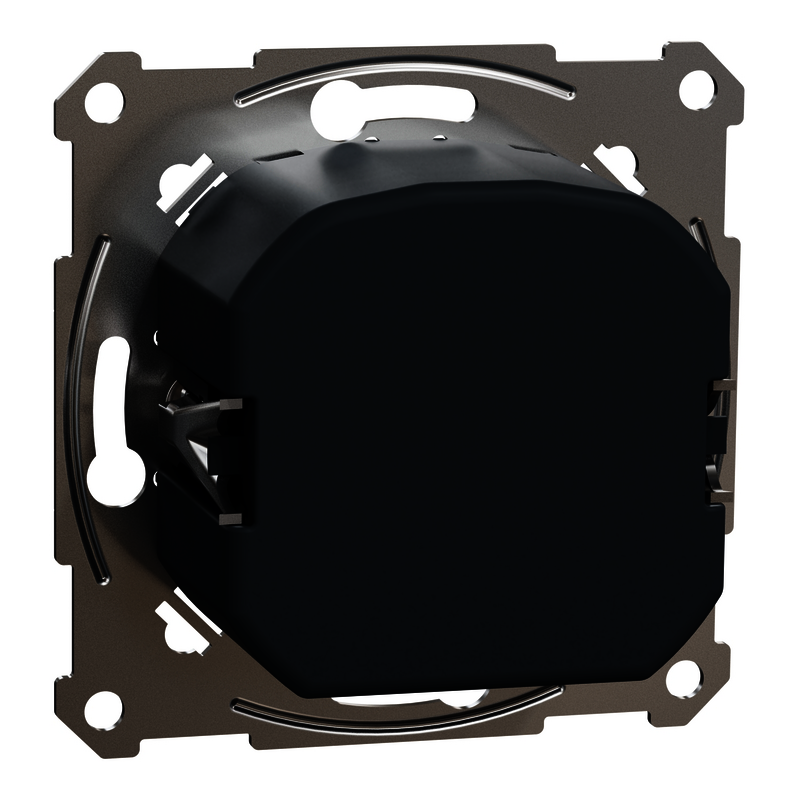

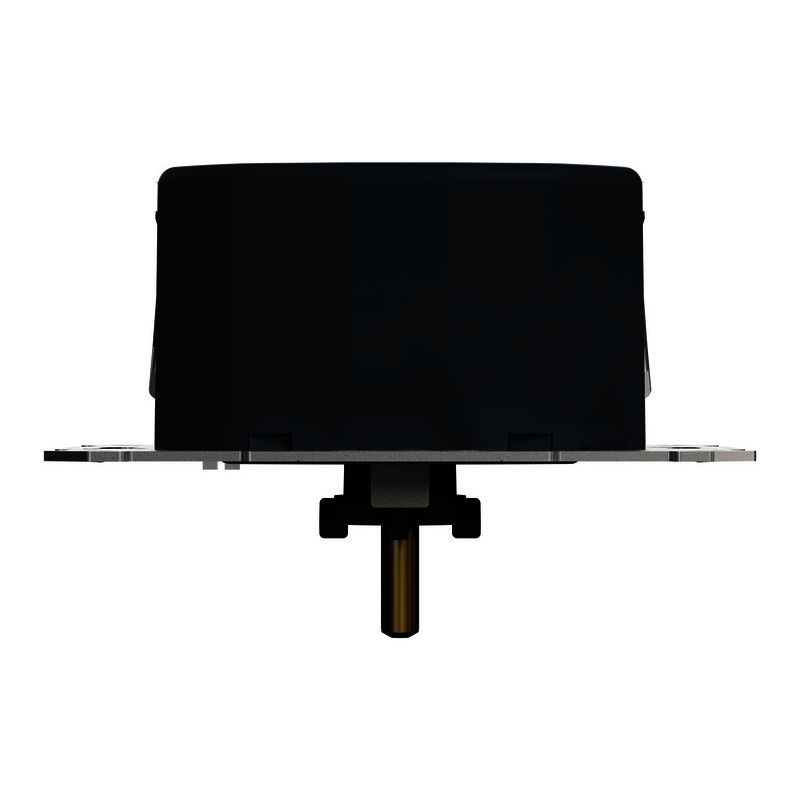

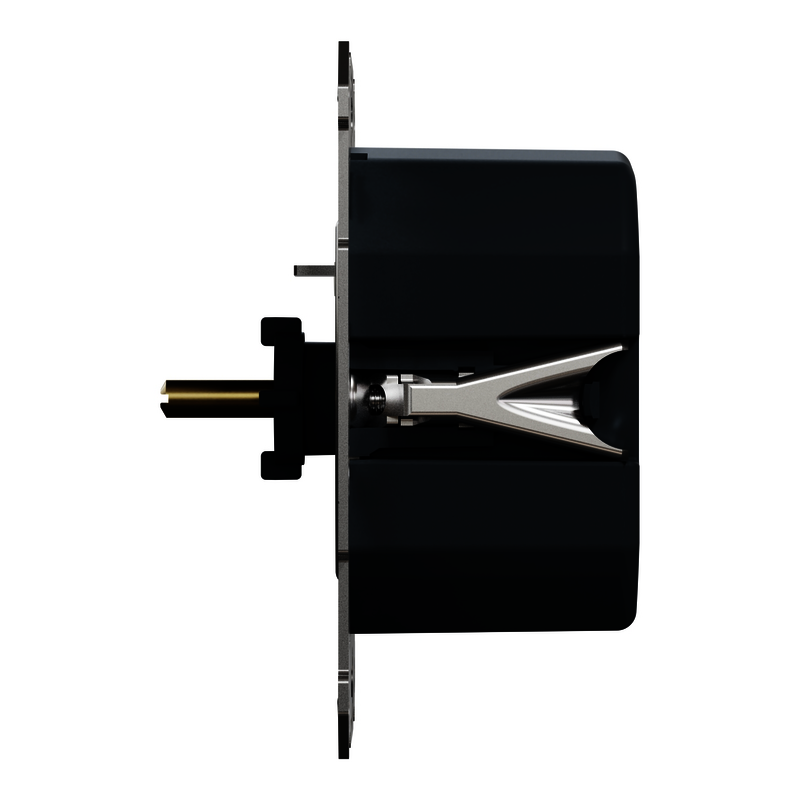

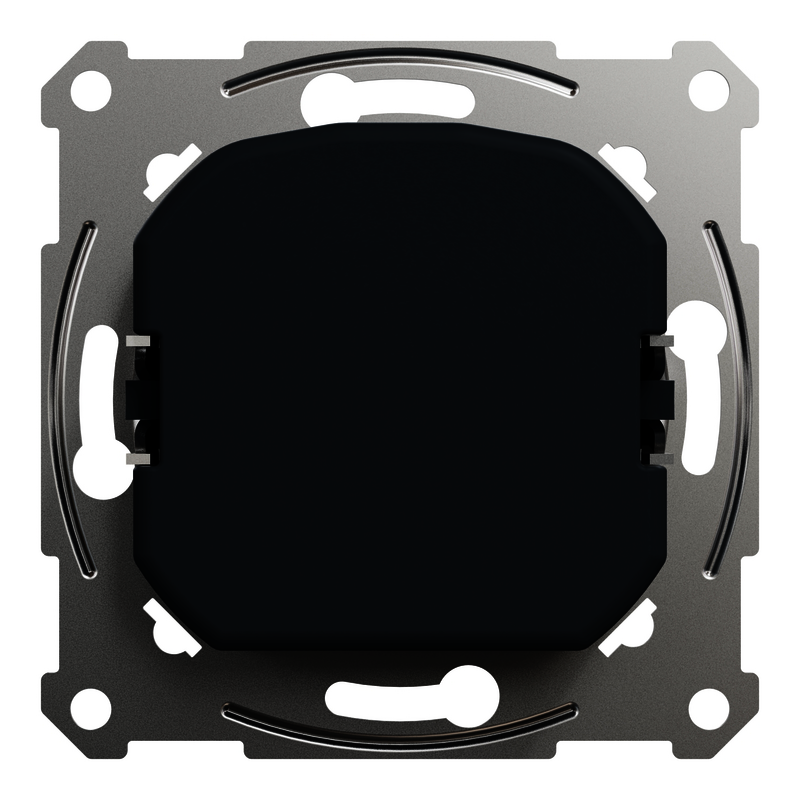

Multiwire LED Drehdimmer-Einsatz Druck-Wechselschalter AC 230 V, 50/60 Hz

ELG174241

EAN Code: 3606482204508

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Declaration of conformity	Download
Technical illustration	Download
Instruction sheet	Download
Certificate	Download
Circularity Profile	Download
Environmental Disclosure	Download

Hauptmerkmale
Baureihe	ELSO
Produkt- oder Komponententyp	Dimmer
Geräteanwendung	Capacitive load Resistive load
Dimmertyp	Rotary dimmer
Lasttyp	Ohmsch: 3...370 W bei 230 V LED-Lampe: 0...200 W Kapazitiv: 3...370 VA
Zusatzmerkmale
[Ue] Bemessungs-Betriebsspannung	230 V AC 50/60 Hz
Schalterfunktion	2-Wege
Steuerungstyp	Drehknopf-Typ
Anschlüsse - Klemmen	Stützenendepunkte Schraubklemme
Klemmverbindungskapazität	1 x 2,5-2 x 1,5 mm² für starr oder flexibel Kabel(n) für starr Kabel(n) für fest Kabel(n) für verseilt Kabel(n) für flexibel Kabel(n)
Schutzart	Schutz vor elektronischem Kurzschluss und Überlastschutz
Gehäusevariante	Einbau
Befestigungsmodus	Durch Schrauben und Krallen
Höhe	71 mm
Breite	71 mm
Tiefe	49 mm
Einbautiefe	29 mm
Produktgewicht	0,09 kg
Montage
Schutzart (IP)	IP20
Umgebungstemperatur bei Betrieb	-5…35 °C
Relative Luftfeuchtigkeit	5…95 %
Normen	EN 61000-6-3 EN 60669-2-1
Produktzertifizierungen	CE
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
VPE 1 Höhe	6,5 cm
VPE 1 Breite	7,5 cm
VPE 1 Länge	7,5 cm
Verpackungsgewicht (Lbs)	105 g
VPE 2 Art	CAR
VPE 2 Menge	40
VPE 2 Höhe	30 cm
VPE 2 Breite	30 cm
VPE 2 Länge	40 cm
VPE 2 Gewicht	3,447 kg
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Quecksilberfrei	Ja
SCIP-Nummer	Fd171830-5d9f-4378-84ee-8be0632ecd4e
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Nein
Rücknahme	Ja
CO2-Bilanz (kg CO2 eq.)	6
Total lifecycle Carbon footprint	6 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	1.2987889264579942
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	1 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.02314571875753587
CO₂-Fußabdruck der Distributionsphase [A4]	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.01855507375842753
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	4.038808370836674
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	4 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	0.23601067116543503
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	0.2 kg CO2 eq.
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Recyclingfähigkeitspotential in %	36
EU-RoHS-Richtlinie	https://download.se.com/files?p_Doc_Ref=ELG174241_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.se.com/files?p_Doc_Ref=ELG174241_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
