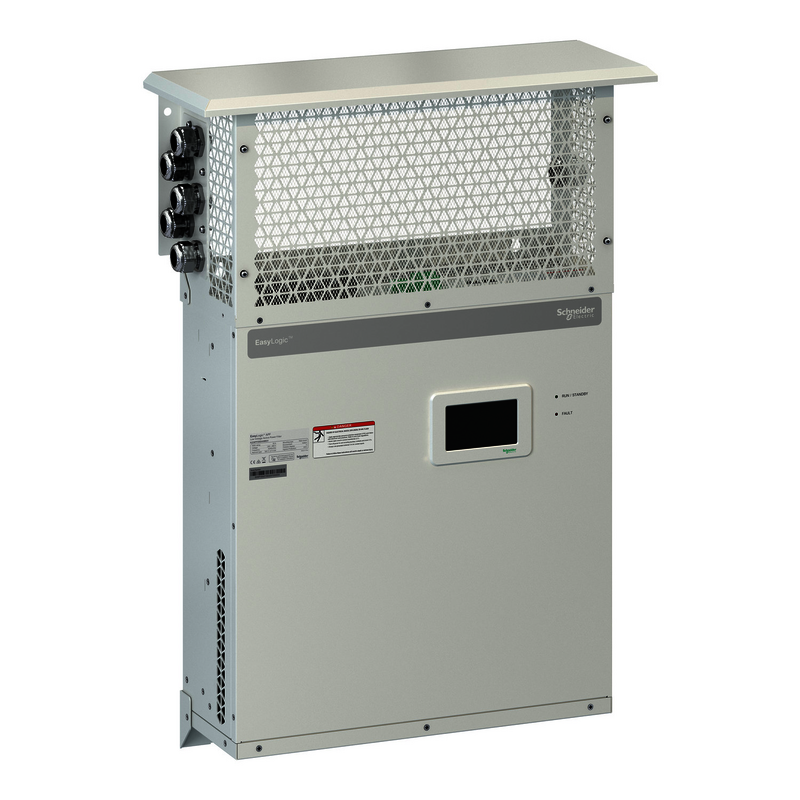

Aktiver Oberschwingungsfilter EasyLogic APF Modul 50A - 400V, Wandmontage, IP31
EZAPF05044W31
Materialpreisgruppe
: DW
8.763,00 €
EAN Code: 3606486374962
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Technical illustration
|
Download |
|
Firmware
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Promotional video
|
Video anzeigen |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EasyLogic |
| Produktname | EasyLogic APF |
| Produkt- oder Komponententyp | Aktiver Oberschwingungsfilter |
| Anzahl von Netzwerkphasen | 3 Phasen 3 Phasen + Nullleiter |
| Nennausgangsstrom | 50 A | Zusatzmerkmale |
| Network configuration | 3 oder 4 Drähte |
| Netzspannung | 240…460 V AC |
| Netzwerkfrequenz | 50 Hz +/-3 Hz automatische Erfassung 60 Hz +/-3 Hz automatische Erfassung |
| Max. zulässige Spannung | 1,15 x Un |
| Betriebsmodus | Phasen-Oberschwingungskorrektur Neutralleiter-Oberschwingungskorrektur up to 300% unit rating Korrektur Leistungsfaktor Main load balancing |
| THDI | 5 % |
| Blindleistungsangabe | 36 kvar 415 V AC |
| Installationstyp | Innenmontage |
| Montagemodus | Wandmontage |
| Heat dissipation | With forced ventilation |
| Elektromagnetische Verträglichkeit | Elektromagnetische Aussendung Klasse A entspricht EN/IEC 61000-6-4 Elektromagnetische Störfestigkeit entspricht EN/IEC 61000-6-2 |
| Zugänglichkeit für den Betrieb | Frontseite |
| Position des Anschlusses | Seite |
| Produktgewicht | 32 kg |
| Höhe | 835 mm |
| Breite | 600 mm |
| Tiefe | 210 mm |
| Farbe | Grau (Pantone 1C) | Montage |
| Umgebungseigenschaften | Betrieb: 3C2 entspricht IEC 60721-3-3 Betrieb: 3S6 entspricht IEC 60721-3-3 Speicher: 3C3 entspricht IEC 60721-3-3 Speicher: 3S7 entspricht IEC 60721-3-3 |
| Schutzart (IP) | IP31 |
| Betriebshöhe | <= 1500 m |
| Umgebungstemperatur bei Betrieb | -10…40 °C |
| Reduktionsfaktor | 1 % pro 100 m 40…45 °C > 1500…3700 m 90 % von In 40…45 °C 80 % of In 45…50 °C |
| Relative Luftfeuchtigkeit | 0…90 % |
| PCBA protection | Schutzbeschichtet |
| Normen | IEC 62477-1 EN 61000-6-2 EN 61000-6-4 IEEE 519-2014 ISO 9001 |
| Produktzertifizierungen | CE |
| Umgebungstemperatur bei Lagerung | -20…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 21,000 cm |
| VPE 1 Breite | 60,000 cm |
| VPE 1 Länge | 83,400 cm |
| Verpackungsgewicht (Lbs) | 31,499 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Total lifecycle Carbon footprint | 62 056 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1672.4008894723 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 1 672 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 4.0642075566 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 4 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.3784764358 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.4 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 60357.7952024249 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 60 358 kg CO2 eq. |
|
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 21.0218057855 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 21 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 62056 |
| Verpackung mit Recycling-Karton | Nein |
| Verpackung ohne Kunststoff | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=EZAPF05044W31_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Ja |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=EZAPF05044W31_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
