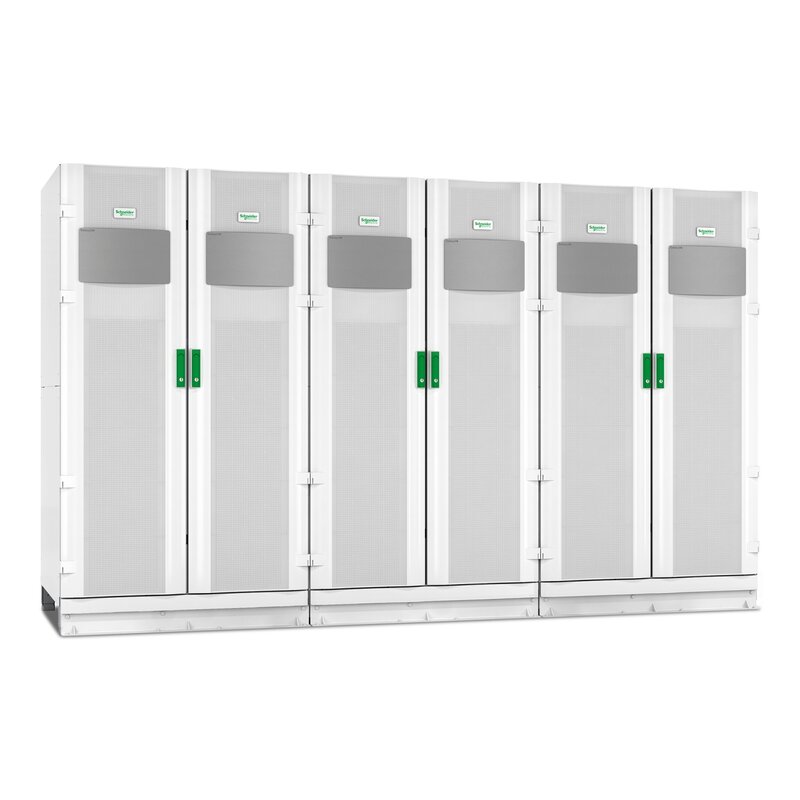

Galaxy VM, Batterieschrank für mehr Autonomiezeit, IEC, 3 X breit, C
GVMCBC3WEC
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Circularity Profile
|
Download |
|
Specification guide
|
Download |
|
BIM Model
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Brochure
|
Download |
|
Certificate of Origin
|
Download |
|
Certificate
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Drei vollständig bestückte konventionelle Batterieschränke für unterschiedlichste Anforderungen an die Autonomiezeit. |
| Lieferzeit | Normalerweise Versand innerhalb von zwei Wochen | Hauptmerkmale |
| Batterietyp | VRLA |
| Geliefertes Zubehör | Alle Verbindungen für die Installation in der direkten Ugebung der USV EUROBAT-zertifizierte Hochleistungsbatterien Installationsanleitung Erdbebensicherheit Kabeleinführung oben und unten |
Abmessungen |
| Farbe | Weiß |
| Höhe | 197 cm |
| Breite | 324 cm |
| Tiefe | 85,4 cm |
| Produktgewicht | 4934 kg |
| Montagemodus | Nicht Rack-montierbar |
| USB-kompatibel | No | Konformität |
| Produktzertifizierungen | C-Tick CE RCM |
| Normen | EN/IEC 62040-1 EN/IEC 62040-2 EN/IEC 62040-3 IBC 2012 und CBC2013 bis Sds = 2,02 g OSHPD UL 1778 VFI-SS-111 |
Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Betriebshöhe | 0 - 3.333 ft |
| Relative Luftfeuchtigkeit | 0…95 % |
| Umgebungstemperatur bei Lagerung | -15…40 °C |
| Aufbewahrungshöhe | 0…14999,8 m |
| Relative Feuchtigkeit bei Lagerung | 0…95 % | Batterien und Überbrückungszeit |
| Akkuplatzierung | Batteriegehäuse |
| Gehäusevariante | Geschlossener Batterieschrank |
| Batteriespannung | 480 V | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 5112,258 kg |
| VPE 1 Höhe | 204,5 cm |
| VPE 1 Breite | 324,5 cm |
| VPE 1 Länge | 115,6 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 12 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| CO2 Fußabdruck am Ende der Betriebsdauer | Energieeffizientes Produkt |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Freistellungskonform |
