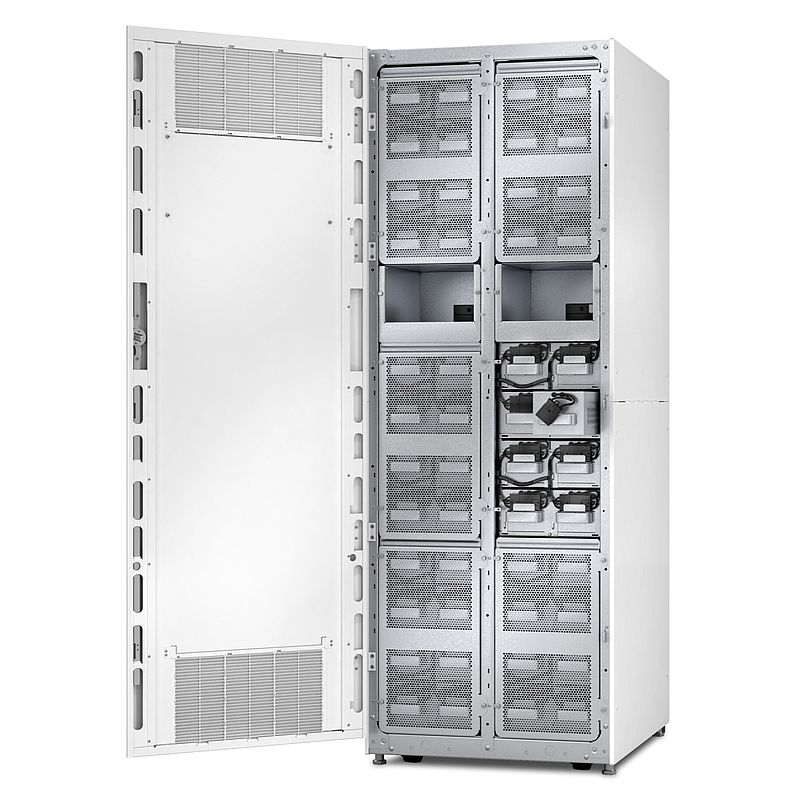

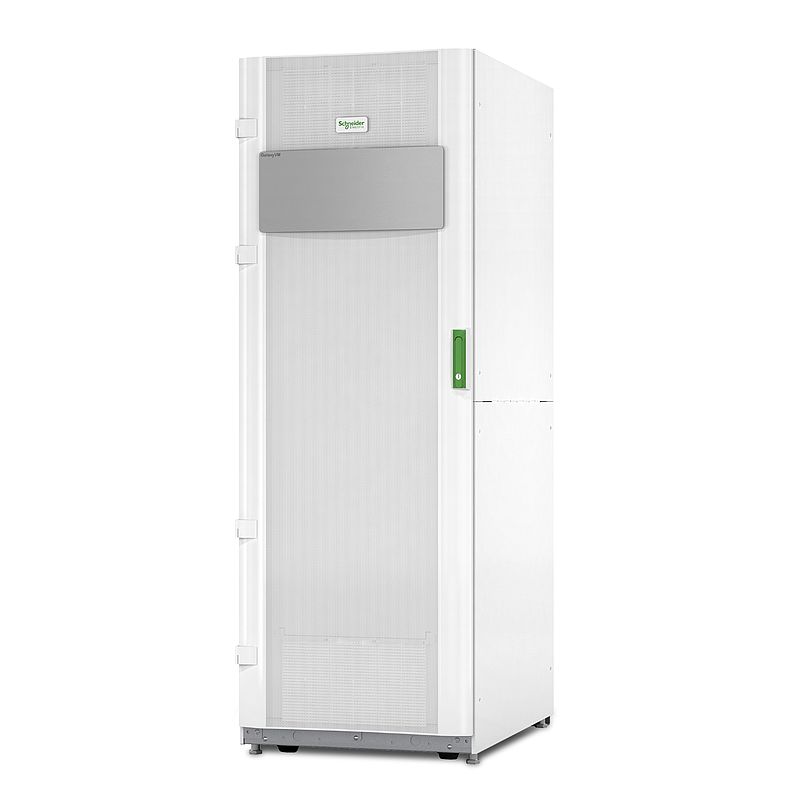

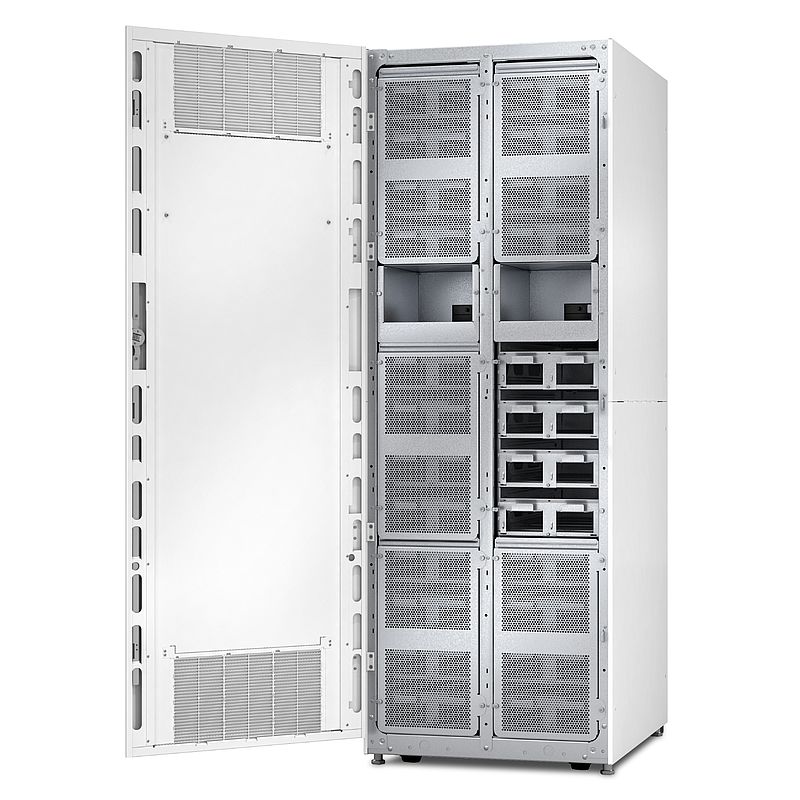

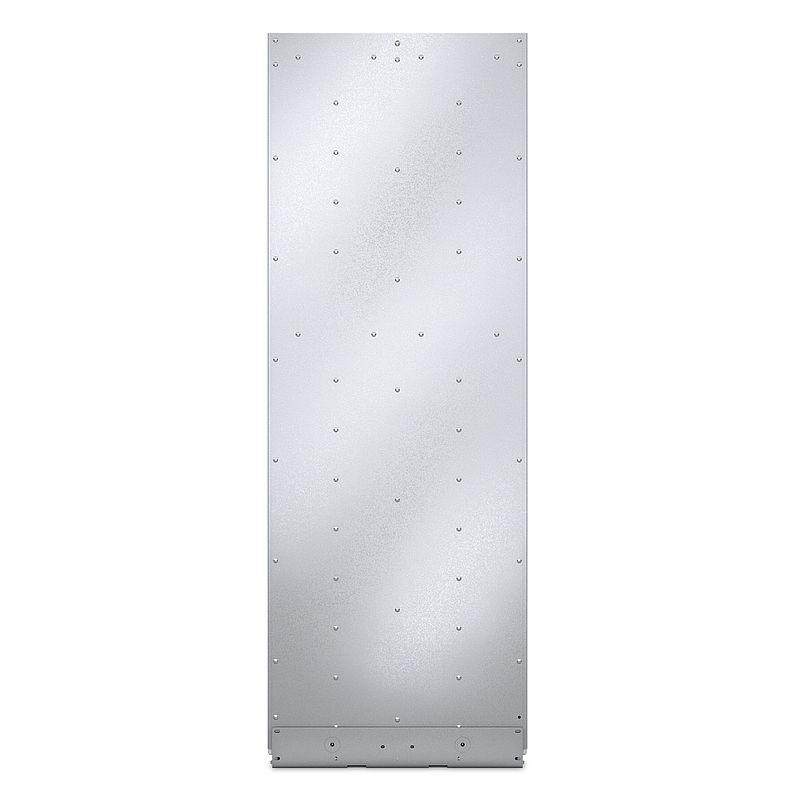

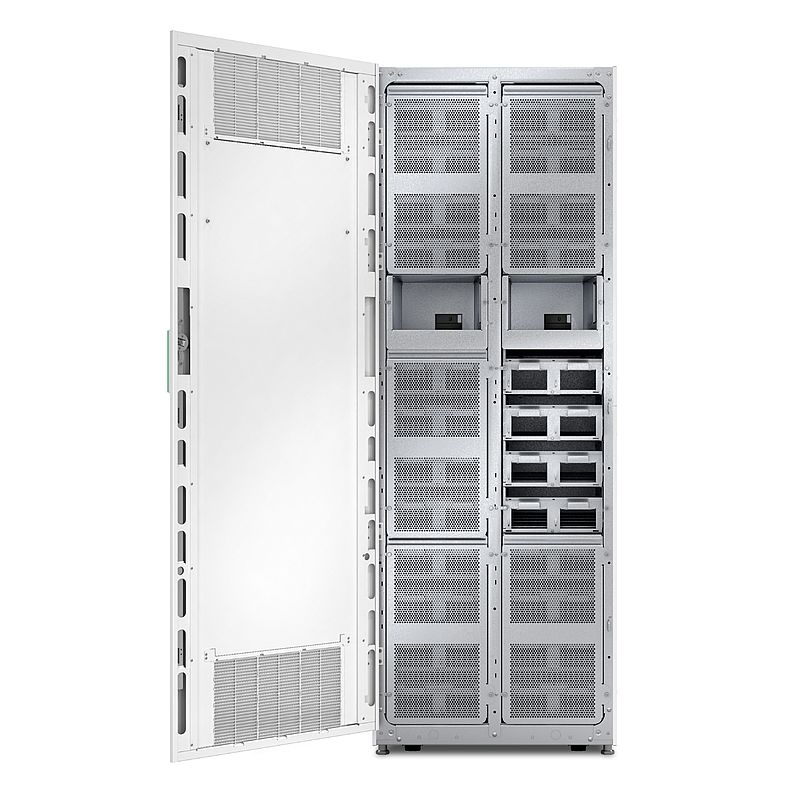

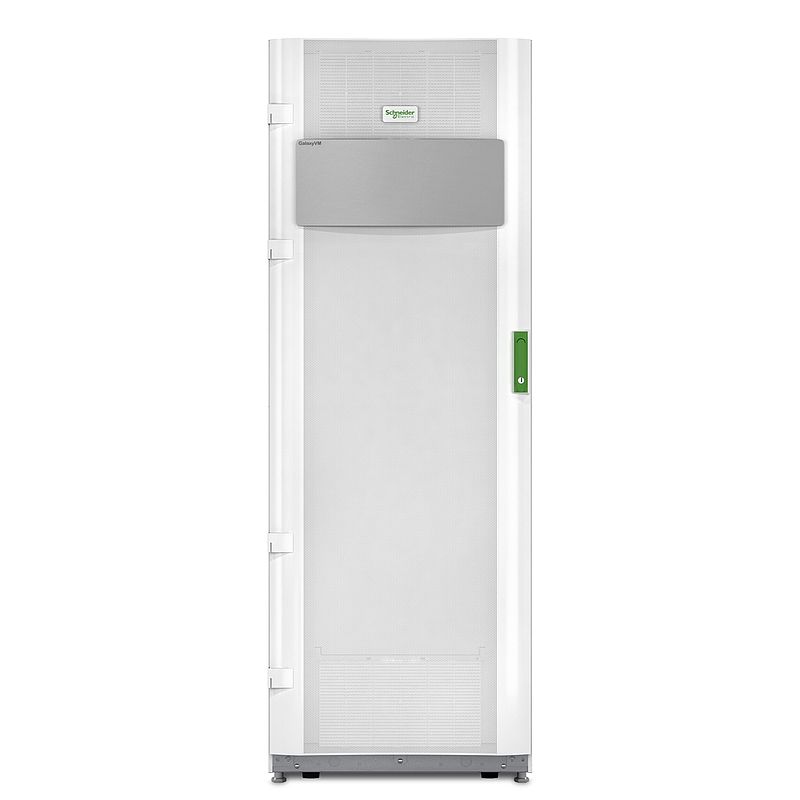

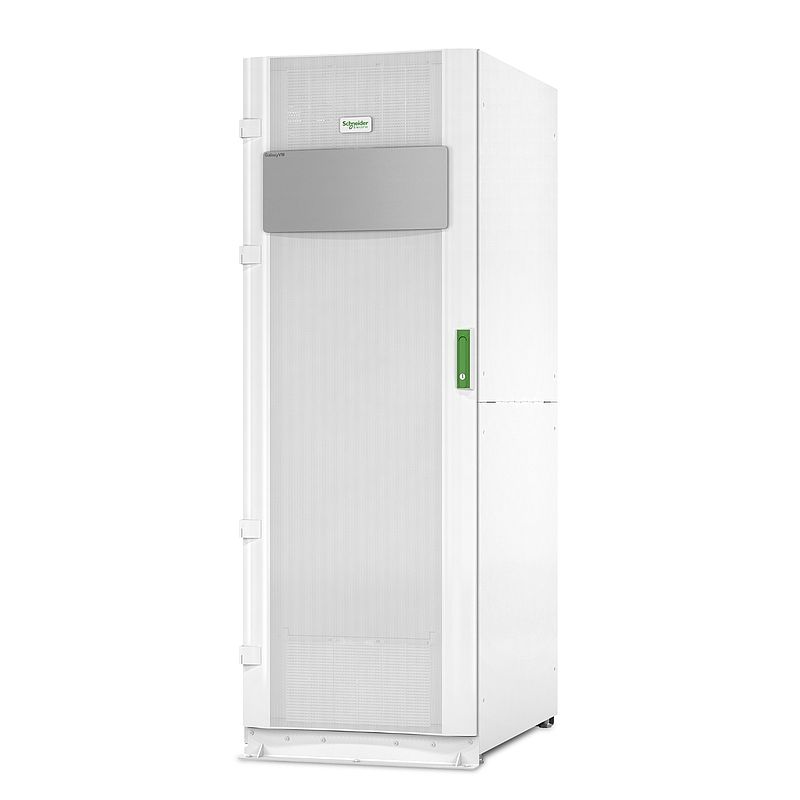

Galaxy VM UPS, breiter modularer Batterieschrank mit bis zu 12 Batteriesträngen
GVMMODBCW
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Specification guide
|
Download |
|
User guide
|
Download |
|
Brochure
|
Download |
|
Certificate
|
Download |
|
Certificate of Origin
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Breiter modularer Batterieschrank mit bis zu 12 modularen Batteriesträngen. |
| Lieferzeit | Normalerweise Versand innerhalb von zwei Wochen | Hauptmerkmale |
| Main Input Voltage | 480 V 3 Phasen |
| Batterietyp | VRLA |
| Geliefertes Zubehör | Installationsanleitung |
| Kompatible Produktfamilie | Galaxy VM |
| Baureihe | Galaxy VM | Abmessungen |
| Farbe | Weiß |
| Höhe | 197 cm |
| Breite | 70 cm |
| Tiefe | 85,4 cm |
| Produktgewicht | 210 kg | Eingang |
| Netzwerkfrequenz | 40 - 70 Hz | Konformität |
| Normen | EN/IEC 62040-3 FCC Teil 15 Klasse A OSHPD UL 1778 |
Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Betriebshöhe | 0 - 3.333 ft |
| Relative Luftfeuchtigkeit | 0…95 % |
| Umgebungstemperatur bei Lagerung | -15…40 °C |
| Aufbewahrungshöhe | 0…14999,8 m |
| Relative Feuchtigkeit bei Lagerung | 0…95 % | Batterien und Überbrückungszeit |
| Akkuplatzierung | Batteriegehäuse |
| Anzahl der freien Batterieschächte | 12 |
| Gehäusevariante | Geschlossener Batterieschrank |
| Batteriespannung | 480 V | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 252 kg |
| VPE 1 Höhe | 215 cm |
| VPE 1 Breite | 106 cm |
| VPE 1 Länge | 99 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Gewährleistung | Ein Jahr Vor-Ort-Reparatur oder Austausch mit werkseitig autorisierter Inbetriebnahme |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| SCIP-Nummer | F4c2965e-f80d-4830-8cd4-be926afb0f45 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| CO2 Fußabdruck am Ende der Betriebsdauer | Energieeffizientes Produkt |
| Rücknahme | Ja |
| Austauschbare Batterie | Vom Benutzer austauschbar |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| Total lifecycle Carbon footprint | 0 kg CO2 eq. |
| CO2 Fußabdruck am Ende der Betriebsdauer | 0 kg CO2 eq. |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
