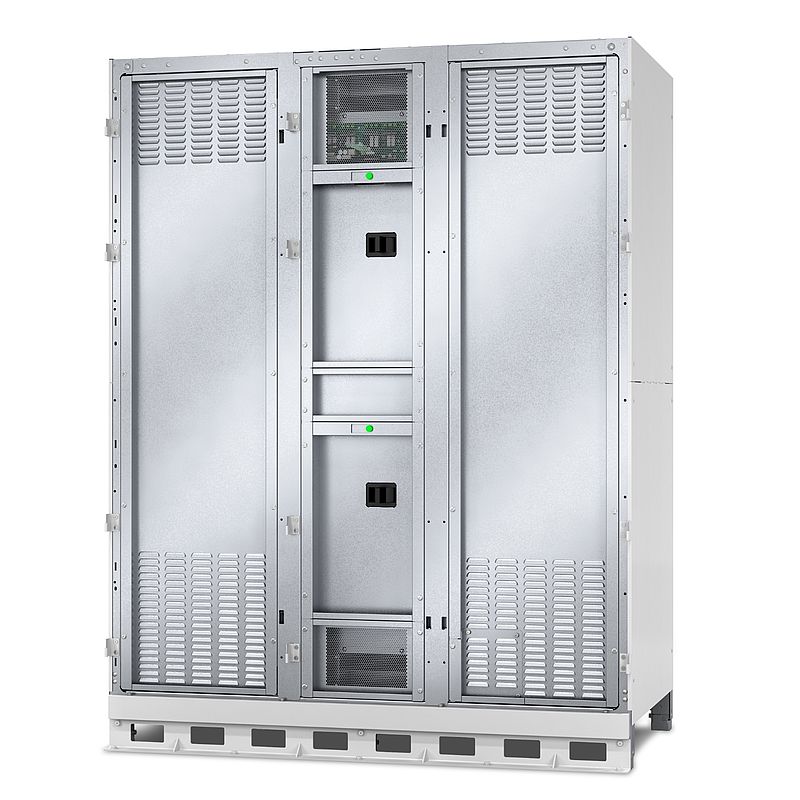

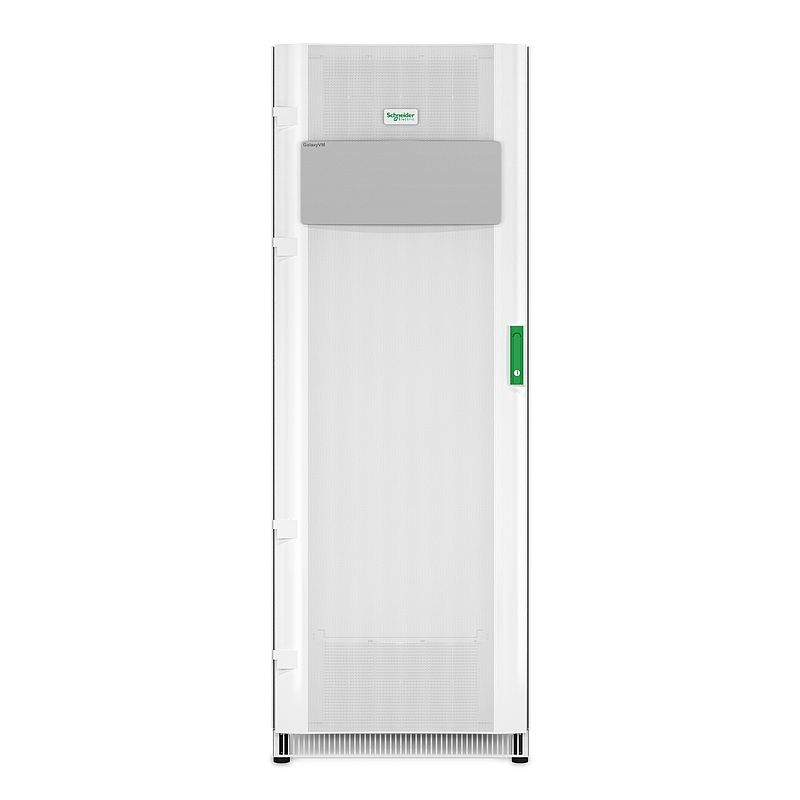

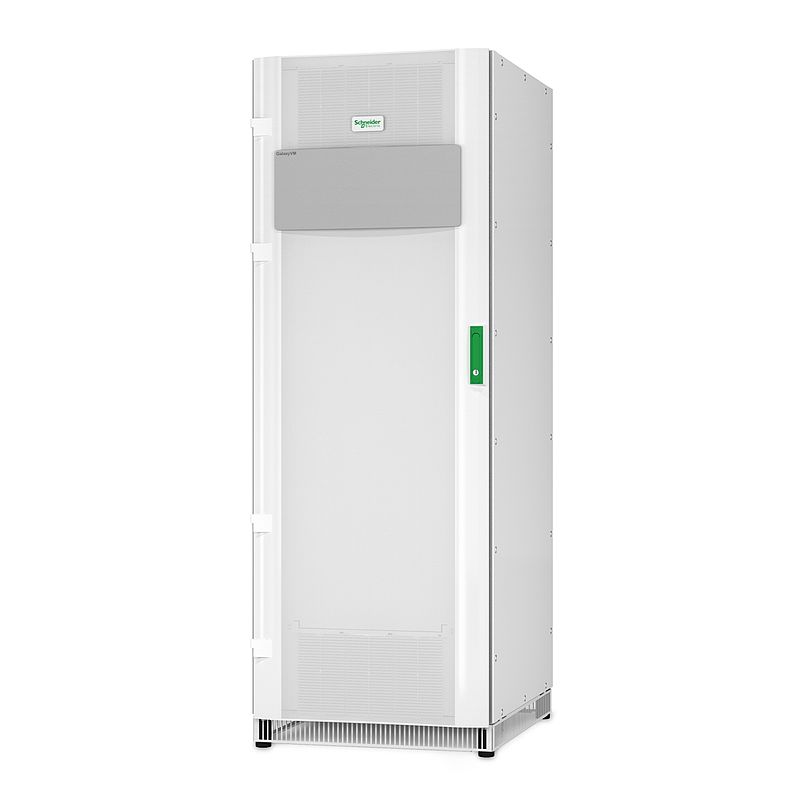

GALAXY VM Schrank mit Systembypass, 640 kVA, 380/400/415 V EL
GVMSBC640KHEL
Hauptdokumente
 Produktdatenblatt |
Download |
|
Technical Drawing
|
Download |
|
Circularity Profile
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Brochure
|
Download |
|
Certificate
|
Download |
|
Certificate of Origin
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Schrank mit Systembypass für Parallelkonfigurationen mit einer maximalen Lastkapazität von 640 kVA. |
| Lieferzeit | Normalerweise Versand innerhalb von zwei Wochen | Hauptmerkmale |
| Haupteingangsspannung | 400 V 3 Phasen |
| Hauptausgangsspannung | 400 V 3 Phasen |
| Kompatible Produktfamilie | Galaxy VM |
| Baureihe | Galaxy VM | Abmessungen |
| Höhe | 197 cm |
| Breite | 71,2 cm |
| Tiefe | 85,9 cm |
| Produktgewicht | 328 kg |
| Montageort | Frontseite |
| Montagepräferenz | No preference |
| Montagemodus | Nicht Rack-montierbar | Eingang |
| Netzwerkfrequenz | 50/60 Hz | Konformität |
| Produktzertifizierungen | C-Tick CE RCM |
| Normen | EN/IEC 62040-1 EN/IEC 62040-2 EN/IEC 62040-3 IBC 2012 und CBC2013 bis Sds = 2,02 g UL 1778 VFI-SS-111 |
Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 3.333 ft |
| Umgebungstemperatur bei Lagerung | -25…65 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % |
| Aufbewahrungshöhe | 0…14999,8 m | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 350 kg |
| VPE 1 Höhe | 198 cm |
| VPE 1 Breite | 88,9 cm |
| VPE 1 Länge | 71,5 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 12 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| SCIP-Nummer | 7547f066-9302-46d9-96e9-461928dd6901 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| CO2 Fußabdruck am Ende der Betriebsdauer | Energieeffizientes Produkt |
| Rücknahme | Nein |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Freistellungskonform |
| REACh-Verordnung | Produkt beinhaltet besorgniserregende Stoffe (SVHC) über dem Schwellwert |
