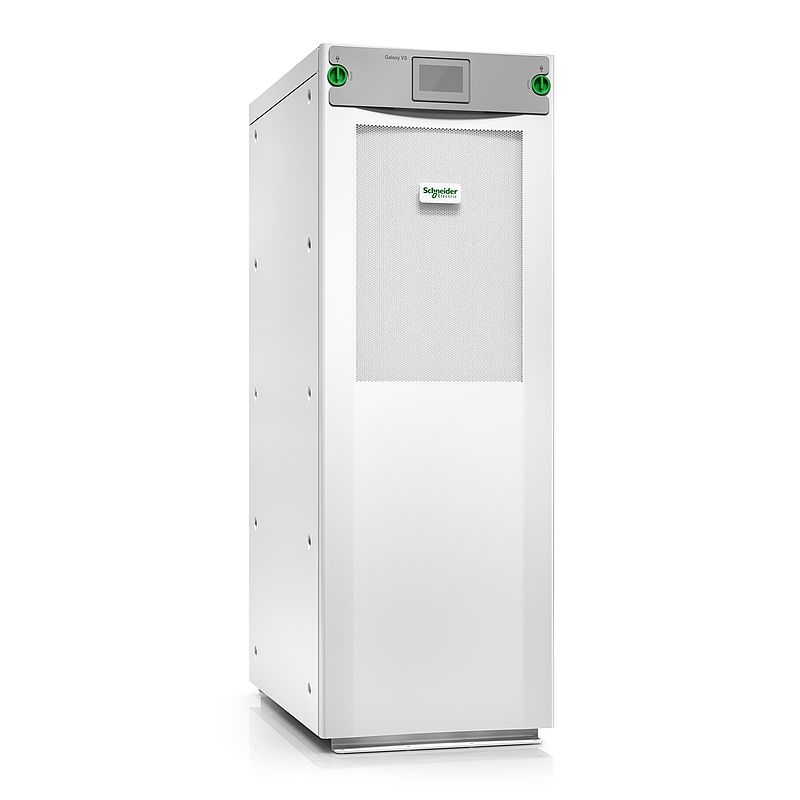

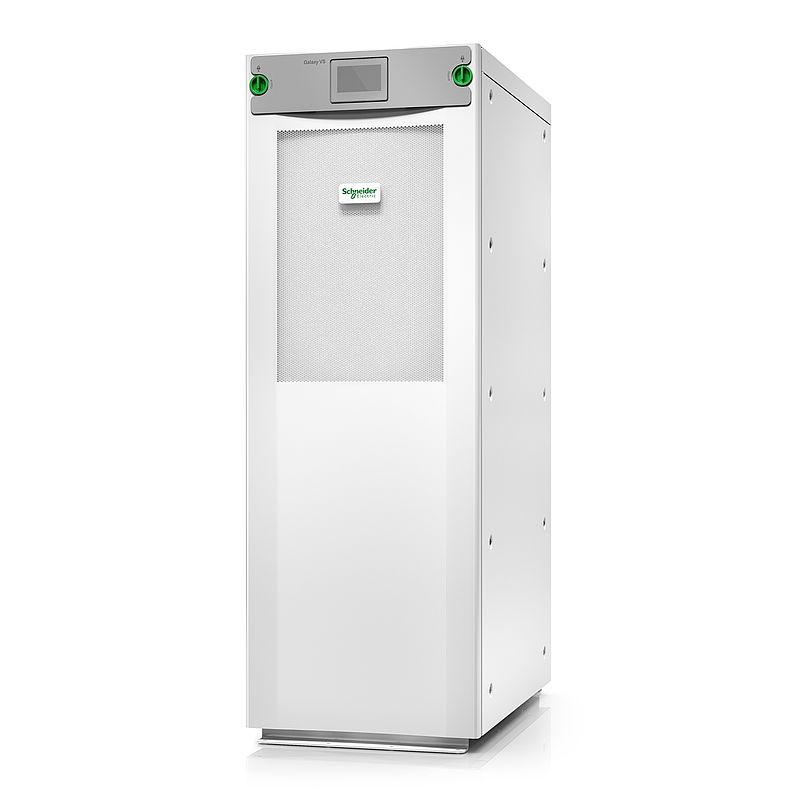

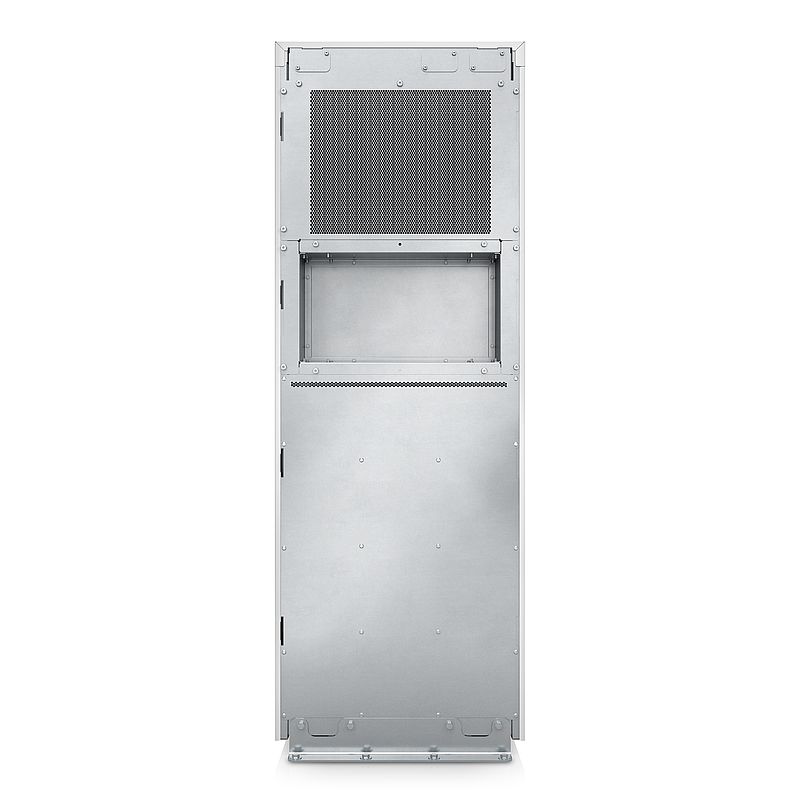

Galaxy VS USV, 15 kW, 400 V, 1 interner intelligenter modularer Batteriestrang mit 9 Ah, erweiterbar auf 4, Start-up 5 x 8
GVSUPS15KB4HS
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Maßzeichnung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Spezifikationsleitfaden
|
Download |
|
Broschüre
|
Download |
|
BIM Modell
|
Download |
|
Benutzerhandbuch
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
Certificate of Origin
|
Download |
|
Konformitätserklärung
|
Download |
|
Informationsblatt
|
Download |
|
Katalog
|
Download |
|
Firmware
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (3)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
Schnittstellen-Anschlüsse: Kompatible Produkte
Schnittstellen-Anschlüsse (3)
Batterien: Kompatible Produkte
Batterien (6)
: Kompatible Produkte
(5)
Spezifikationen
| Übersicht | |
|---|---|

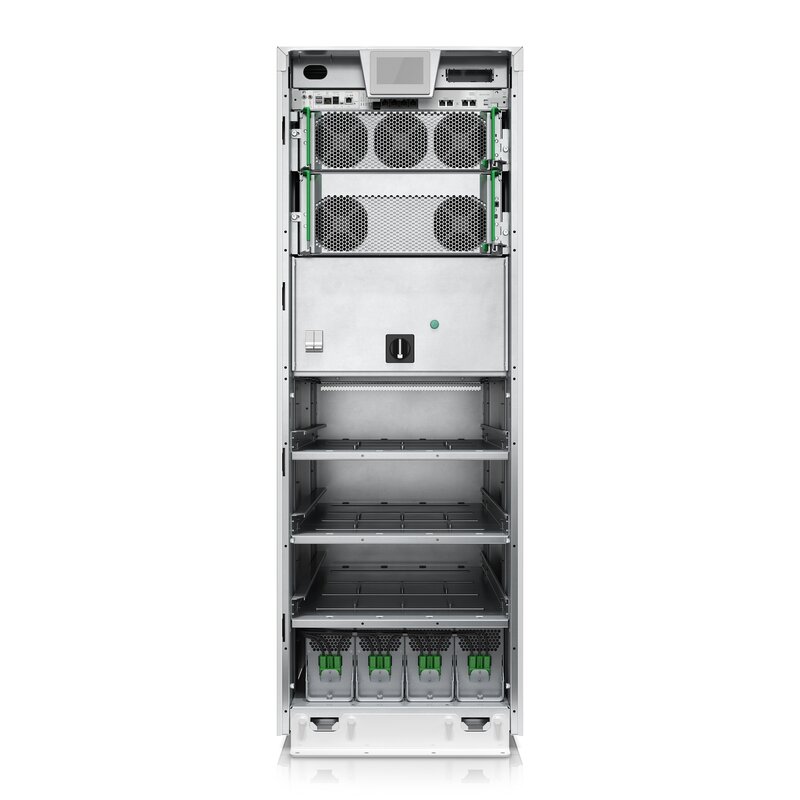

| Ausführung | Ein hocheffizientes, einfach zu implementierendes, dreiphasiges und unterbrechungsfreies Netzteil (USV) mit 15 kW und 400 V für erstklassigen Stromversorgungsschutz und niedrige Gesamtbetriebskosten am Netzwerkrand, in kleinen und mittleren Datacentern sowie für eine kritische Infrastruktur in gewerblichen und industriellen Anwendungen. Beinhaltet Start-up-Service 5 x 8 und 1 intelligenten modularen Hochleistungs-Batteriestrang, erweiterbar auf 4 Stränge für längere Laufzeit. Laufzeitdiagramme sind in der Registerkarte „Dokumente“ verfügbar. |
| Lieferzeit | Normalerweise Versand innerhalb von zwei Wochen | Hauptmerkmale |
| Haupteingangsspannung | 400 V 3 Phasen |
| Weitere Eingangsspannung | 380 V 415 V |
| Hauptausgangsspannung | 400 V3 Phasen |
| Weitere Ausgangsspannung | 380 V 415 V |
| Bemessungsleistung in W | 15 kW |
| Nennleistung in VA | 15 kVA |
| Typ des Ausgangssteckers | Fest verdrahtet 5-adrig (3P + N + E) 1 |
| Batterietyp | Interne modulare Batterie VRLA |
| Geliefertes Zubehör | Batteriemodule werden installiert geliefert Staubfilter Vorbereitet für EcoStruxure IT (USV) Installationsanleitung Integriertes Netzwerkmanagement Leistungsmodule werden installiert geliefert Inbetriebnahme-Service |
| Baureihe | Galaxy VS |
| Kompatible Produktfamilie | Galaxy VS | Allgemein |
| Toleranz Bypass-Spannung | +/- 10 % |
| Redundant | No |
| Produkt- oder Komponententyp | Unterbrechungsfreie Stromversorgung (USV) | Abmessungen |
| Farbe | Weiß |
| Höhe | 148,5 cm |
| Breite | 52,1 cm |
| Tiefe | 84,7 cm |
| Produktgewicht | 320 kg |
| USB-kompatibel | No | Eingang |
| Netzwerkfrequenz | 40 - 70 Hz |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 5-adrig (3P + N + E) 1 fest verdrahtet 3-adrig (1PH + N + G) |
| Eingangsspannungsgrenzen | 340 - 460 V 400 V |
| Max. Eingangsstrom | 27 A |
| Max. Kurzschlussfestigket (Icw) | 65 kA |
| Oberschwingungsverzerrung am Eingang | Weniger als 3 % bei Volllast |
| Leistungsfaktor der Last | Von 0,7 kapazitiv bis 0,7 induktiv ohne leistungsreduzierung |
| Eingangsleistungsfaktor bei Volllast | 0,99 | Ausgang |
| Max. konfigurierbare Leistung in W | 15 kW |
| Oberschwingungsverzerrung | Weniger als 3 % |
| Ausgangsfrequenz | 50 Hz Netzsynchronisation 60 Hz Netzsynchronisation 50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert 60 Hz +/-0,1 % für 60 Hz Nominal nicht synchronisiert |
| Scheitelfaktor | 2,5 |
| Toleranz der Ausgangsspannung | +/-1 % nach 50 ms |
| Oberschwingungsverzerrung am Ausgang | < 1% linear load and < 3% non-linear load |
| Überlastbetrieb des Ausgangs | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Bypass-Typ | Integrierter statischer Bypass |
| Max. konfigurierbare Leistung in VA | 15 kVA |
| Wave type | Sinuswelle | Konformität |
| Produktzertifizierungen | UL 1778 5. Auflage |
| Normen | CSA C22.2 Nr. 107.3 EN/IEC 62040-1 EN/IEC 62040-2 EN/IEC 62040-3 IEC 60721-4-2 Level 2M2 |
Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Betriebshöhe | 0 - 3.281 ft |
| Umgebungstemperatur bei Lagerung | -15…40 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % nicht kondensierend |
| Aufbewahrungshöhe | 0,0000000000…3048,0000000000 m |
| Geräuschpegel | 55 dBA |
| Wärmeabgabe | 1763 Btu/h |
| Schutzart (IP) | IP20 | Batterien und Überbrückungszeit |
| Batteriespannung | 480 V |
| Batteriespannung entladen | 384 V DC |
| Max. Entladestrom | 41 A |
| Batterieleistung in VAh | 0 VAh Laufzeit | Kommunikation & Management |
| freie Steckplätze | 1 |
| Bedienfeld | LCD-Benutzeroberfläche mit Touchscreen | Verpackungseinheiten |
| VPE 1 Gewicht | 360 kg |
| VPE 1 Höhe | 168 cm |
| VPE 1 Breite | 99 cm |
| VPE 1 Länge | 64 cm |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 | Vertragliche Gewährleistung |
| Gewährleistung | 1 Jahr Garantie für Reparatur/Ersatz |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 7547f066-9302-46d9-96e9-461928dd6901 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Optimierte Energieeffizienz | Energieeffizientes Produkt |
| Rücknahme | Yes |
