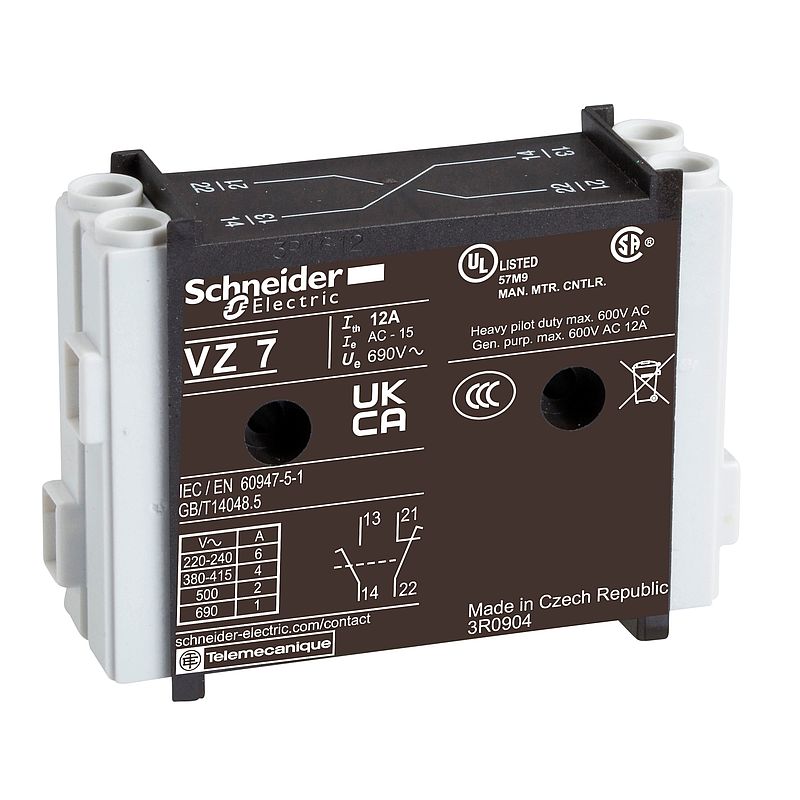

Hilfskontakt-Modul, 1S/1OE für VBF und VCF-Reihe
VZ7
Materialpreisgruppe
: A4
Hauptdokumente
 Produktdatenblatt |
Download |
|
Instruction sheet
|
Download |
|
Environmental Disclosure
|
Download |
|
Declaration of conformity
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical illustration
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | TeSys |
| Kurzbezeichnung des Geräts | VZ |
| Produkt- oder Komponententyp | Hilfsschalterblock |
| Leistungsfähigkeit | Hohe Leistung |
| Art und Zusammensetzung der Kontakte | 1 S + 1 Ö |
| Kontaktsteuerung | Nacheilend 1 S Hilfsschaltermodul 1 Ö |
| Produktkompatibilität | V2 V5 V02 V6 V1 V4 V01 V0 V3 |
| Netzwerktyp | AC DC |
| Netzwerkfrequenz | 50/60 Hz | Zusatzmerkmale |
| Montageort | Links Rechts |
| Betriebsbemessungsspannung Ue | 690 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ith] Konventioneller thermischer Strom in freier Luft | 12 A |
| [Ithe] konventioneller eingeschlossener thermischer Strom | 10 A |
| Mechanische Lebensdauer | 100000 Zyklen |
| elektrische Lebensdauer | 30000 Zyklen DC-11 100000 Zyklen AC-15 |
| Anschlüsse - Klemmen | Schraubklemmen 2 Kabel 0,75…1,5 mm² - Kabelfestigkeit: flexibel - mit Kabelende Schraubklemmen 2 Kabel 1…2,5 mm² - Kabelfestigkeit: starr |
| Anzugsmoment | 0,7 Nm - auf Schraubklemmen |
| Höhe | 65 mm |
| Breite | 20 mm |
| Tiefe | 48,5 mm |
| Produktgewicht | 0,05 kg | Montage |
| Normen | IEC 60947-5 |
| Produktzertifizierungen | GL CSA UL UKCA |
| Beschichtung | TC |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Feuer Beständigkeit | 960 °C entspricht IEC 60695-2-1 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 3,700 cm |
| VPE 1 Länge | 9,000 cm |
| Verpackungsgewicht (Lbs) | 52,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 69 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 3,931 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 65661eb0-9ea7-4d52-b0a4-16b981f28f63 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Halogenfreies Produkt |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| Total lifecycle Carbon footprint | 1 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.341402027027027 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 0.3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.007846013513513512 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.02661486486486486 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.4993700000000001 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.5 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.13483783783783782 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.1 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 35 |
