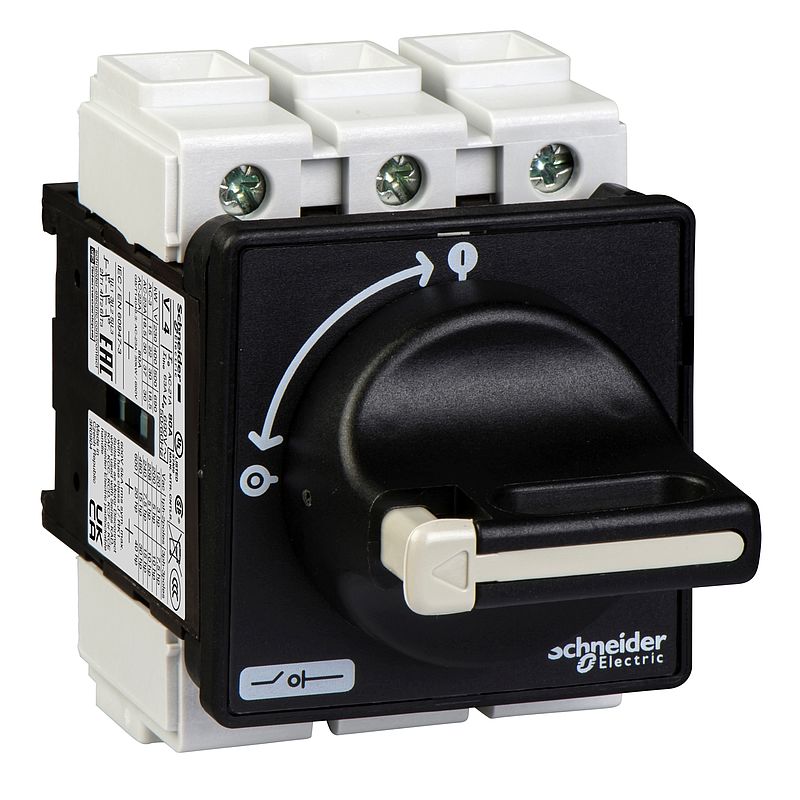

Hauptschalter, 4-Loch bef., 3p, 690V, 80A, Griff schwarz abschließbar
VBF4
Materialpreisgruppe
: A4
Hauptdokumente
 Produktdatenblatt |
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Erweiterungen: Kompatible Produkte
Erweiterungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Range | TeSys |
| Product Name | TeSys VARIO |
| Device Short Name | VBF |
| Device Application | Präventive Wartung |
| Product Type | Lasttrennschalter | Zusatzmerkmale |
| Device Composition | Schalter Griff |
| Mounting Support | Griff: Tür Schalter: Tür |
| Mounting Method | Durch 4 Schrauben für Griff |
| Performance Level | Hohe Leistung |
| Number of Poles | 3P |
| Contact Type and Composition | 3 S |
| [Ue] IEC Rated Operational Voltage | 690 V AC 50/60 Hz |
| IEC Rated Operational Power in W | 18,5 kW bei 690 V (AC-3) 15 kW bei 230 - 240 V (AC-3) 22 kW bei 400 - 415 V (AC-3) 30 kW bei 500 V (AC-3) 30 kW bei 690 V (AC-23A) 37 kW bei 500 V (AC-23A) 18,5 kW bei 230 - 240 V (AC-23A) 30 kW bei 400 - 415 V (AC-23A) |
| [Ie] Rated Operational Current | 57 A AC-23 Ue: 400 V |
| [Ith] Conventional Free Air Thermal Current | 80 A |
| [Ithe] Conventional Enclosed Thermal Current | 63 A |
| Einschaltvermögen (I Rms) | 800 A bei 400 V AC-21A 800 A bei 400 V AC-22A 800 A bei 400 V AC-23A |
| Breaking Capacity | 640 A bei 400 V (AC-21A) 640 A bei 400 V (AC-22A) 640 A bei 400 V (AC-23A) |
| Rated Conditional Short Circuit Current | 10 kA bei 400 V - zugehörige Sicherung 80 A aM 10 kA bei 400 V - zugehörige Sicherung 80 A gG |
| [Icm] Rated Short Circuit Making Capacity | 2,1 kA bei 400 V bei Iamp |
| Bemessungskurzzeitstrom [Icw] | 960 A bei 400 V Dauer: 1 s |
| [Uimp] Rated Impulse Withstand Voltage | 8 kV |
| Suitability for Isolation | Ja |
| Network Type | AC DC |
| Intermittent Duty Class | 30 |
| Control Type | Drehgriff |
| Rotary Handle Mounting Style | Direkt |
| Handle Color | Schwarz |
| Handle Front Plate Color | Schwarz |
| Rotary Handle Padlocking | 1 bis 3 Vorhängeschlösser 4…8 mm |
| Marking | 0 - 1 |
| Mechanical Durability | 30000 Zyklen |
| Electrical Durability | 30000 Zyklen AC-21 30000 Zyklen DC-1 - 5 |
| IEC Terminal Connection | Stromkreis: Schraubklemmen Kabel 25 mm² - Kabelfestigkeit: starr Stromkreis: Schraubklemmen Kabel 16 mm² - Kabelfestigkeit: flexibel - mit Kabelende |
| Tightening Torque | Stromkreis: 4 Nm - auf Schraubklemmen |
| Abmessung der Frontplatte des Griffs | 60 x 60 mm |
| Height | 83 mm |
| Width | 60 mm |
| Product Weight | 0,56 kg | Montage |
| Standards | IEC 60947-3 |
| Product Certifications | CSA GL UL CCC UKCA |
| Degree of Protection | IP20 entspricht IEC 60529 IP65 |
| Protective Treatment | TC |
| Mechanical Robustness | Schwingungen 10 - 150 Hz (1 Gn) entspricht IEC 60068-2-6 Schocks 11 ms (30 g) entspricht IEC 60068-2-27 |
| Ambient Air Temperature for Operation | -20…50 °C |
| Fire Resistance | 960 °C entspricht IEC 60695-2-1 |
| Compatibility Code | Hauptlasttrennschalter | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 7,800 cm |
| VPE 1 Breite | 8,200 cm |
| VPE 1 Länge | 11,700 cm |
| Verpackungsgewicht (Lbs) | 351,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 4,509 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 63dc4fbe-3f44-4801-881b-22a3bb8008d9 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 34 |
| Total lifecycle Carbon footprint | 34 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 3.5374273778846352 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 4 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.1091253899265686 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.04909938306877692 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 28.971796700100345 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 29 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.4850328095210736 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
