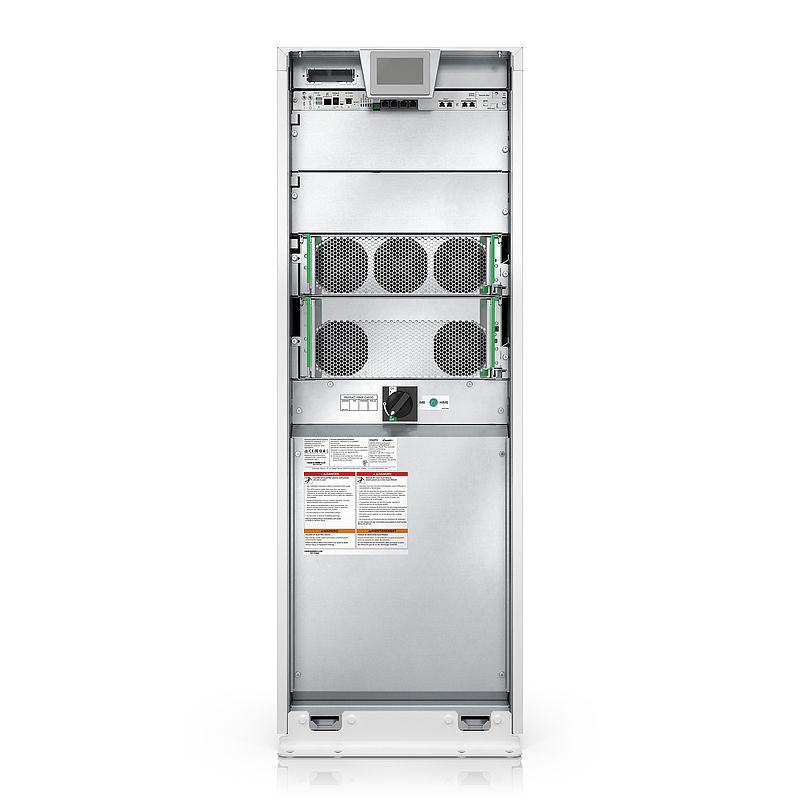

Galaxy VS USV, 20 kW, 400 V, für externe Batterien, Start-up 5 x 8
GVSUPS20KHS
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Specification guide
|
Download |
|
Brochure
|
Download |
|
BIM Model
|
Download |
|
Technical Drawing
|
Download |
|
User guide
|
Download |
|
Promotional video
|
Video anzeigen |
|
Certificate
|
Download |
|
Certificate of Origin
|
Download |
|
Declaration of conformity
|
Download |
|
Handout
|
Download |
|
Catalog
|
Download |
|
Firmware
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Service Bypass Panel Ersatzteil-Kits: Kompatible Produkte
Ersatzteil-Kits (2)
: Kompatible Produkte
(3)
: Kompatible Produkte
(3)
Schnittstellen-Anschlüsse Batterien: Kompatible Produkte
Batterien (10)
: Kompatible Produkte
(3)
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Ein hocheffizientes, einfach zu implementierendes, dreiphasiges und unterbrechungsfreies Netzteil (USV) für den Leistungsbereich 20 kW (400 V). Es sorgt für erstklassigen Stromversorgungsschutz für Datacenter am Netzwerkrand, kleine und mittlere Datacenter sowie für eine kritische Infrastruktur in gewerblichen und industriellen Anwendungen. Dank der kompakten Bauweise, der Hochleistungstechnologie und der modularen Architektur sind die Gesamtbetriebskosten niedrig und die Betriebseffizienz auf höchstem Niveau. Galaxy VS reduziert mit dem patentierten ECOnversion-Modus Ihre Energieverluste um bis zu 66% – und das bei einem Wirkungsgrad von bis zu 99% und höheren Energieeinsparungen als bei unserer branchenführenden Effizienz von 97% im normalen Betriebsmodus. Die USV ist EcoStruxure-fähig, um Ihnen dank Cloud-basierter Fernüberwachung und Verwaltung über Ihr Smartphone Sorgenfreiheit zu geben. Beinhaltet Start-up-Service 5 x 8. Informationen zur Batterielaufzeit finden Sie in den unter der Registerkarte „Dokumente“ veröffentlichten Diagrammen zur Laufzeit. | Hauptmerkmale |
| Main input voltage | 400 V AC 3 Phasen 380 V AC 3 Phasen 415 V AC 3 Phasen |
| Other input voltage | 380 V 415 V |
| Output voltage | 400 V AC 3 Phasen 380 V AC 3 Phasen 415 V AC 3 Phasen |
| Other output voltage | 380 V 415 V |
| Rated power in W | 20 kW |
| Rated power in VA | 20 kVA |
| Output connection | Fest verdrahtet 5-adrig (3P + N + E) for 1 zone(s) |
| Input frequency | 40 - 70 Hz |
| Input connection | 1 fest verdrahtet 4-adrig (3P + E) 1 fest verdrahtet 5-adrig (3P + N + E) |
| Efficiency at full load | 340 - 460 V 400 V |
| Maximum input current | 37 A |
| Max short time withstand current | 65 kA |
| Input harmonic distortion | Weniger als 3 % bei Volllast |
| Load power factor | Von 0,7 kapazitiv bis 0,7 induktiv ohne leistungsreduzierung |
| Cos phi | 0,99 |
| Maximum configurable power in W | 20 kW |
| Harmonic distortion | Weniger als 3 % |
| Output frequency | 50 Hz Netzsynchronisation 60 Hz Netzsynchronisation 60 Hz +/-0,1 % für 60 Hz Nominal nicht synchronisiert 50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert |
| Crest factor | 2,5 |
| Waveform type | Sinuswelle |
| Output voltage tolerance | +/-1 % nach 50 ms |
| Output harmonic distortion | < 1% linear load and < 3% non-linear load |
| Output overload operation | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Bypass type | Integrierter statischer Bypass |
| Maximum configurable power in VA | 20 kVA | Batterien und Überbrückungszeit |
| Battery type | Externes Batteriesystem Li-Ion (Lithium-Ionen) VRLA |
| Battery voltage | 384 - 576 V DC |
| Discharge battery voltage | 307 V DC | Zusatzmerkmale |
| Provided equipment | Staubfilter Installationsanleitung Integriertes Netzwerkmanagement Leistungsmodule werden installiert geliefert Inbetriebnahme-Service Kabeleinführung oben und unten |
| Bypass voltage tolerance | +/- 10 % |
| Max bypass input current | 32 A |
| Redundant | No |
| Color | Weiß |
| Height | 148,5 cm |
| Width | 52,1 cm |
| Depth | 84,7 cm |
| Product weight | 206 kg |
| USB compatible | No |
| Max current discharge | 68 A |
| Free slot | 1 |

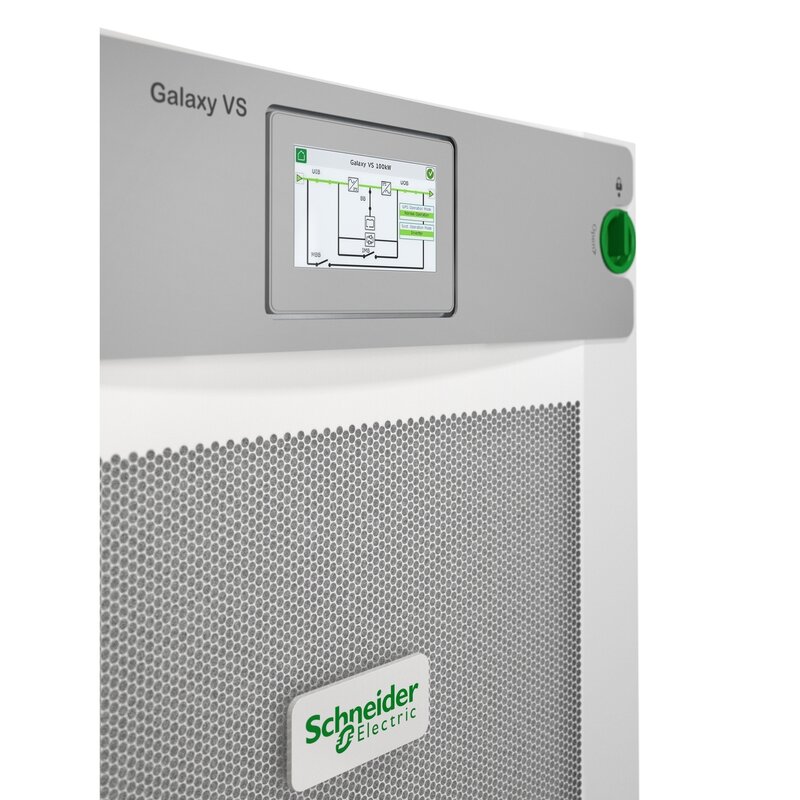

| Control panel | LCD-Benutzeroberfläche mit Touchscreen |
| Range of product | Galaxy VS |
| Product or component type | Unterbrechungsfreie Stromversorgung (USV) |
| Battery type | Lead-acid external sold separately Li-Ion (Lithium-Ionen) external sold separately |
| UPS connectivity | Embedded network management card 4 | Montage |
| Standard | CSA C22.2 Nr. 107.3 EN/IEC 62040-1 EN/IEC 62040-2 EN/IEC 62040-3 FCC Teil 15 Klasse A IEC 60721-4-2 Level 2M2 UL 1778 5. Auflage |
| Ambient air temperature for operation | 0…40 °C |
| Relative humidity | 0…95 % nicht kondensierend |
| Operating altitude | 0 - 3.281 ft |
| Ambient air temperature for storage | -25…55 °C |
| Storage relative humidity | 10…80 % nicht kondensierend |
| Storage altitude | 0…15240 m |
| Acoustic level | 65 dBA |
| Heat dissipation | 2187,8 Btu/h |
| IP protection | IP21 | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 235 kg |
| VPE 1 Höhe | 168 cm |
| VPE 1 Breite | 99 cm |
| VPE 1 Länge | 64 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 12 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 7547f066-9302-46d9-96e9-461928dd6901 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| CO2 Fußabdruck am Ende der Betriebsdauer | Energieeffizientes Produkt |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Total lifecycle Carbon footprint | 26 436 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 3836.920890542991 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 3 837 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 108.9213515045335 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 109 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 38.539573560024316 |
| CO₂-Fußabdruck der Installationsphase [A5] | 39 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 21874.608697083033 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 21 875 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 576.5522578460277 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 577 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 26436 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=GVSUPS20KHS_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=GVSUPS20KHS_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 73 |
