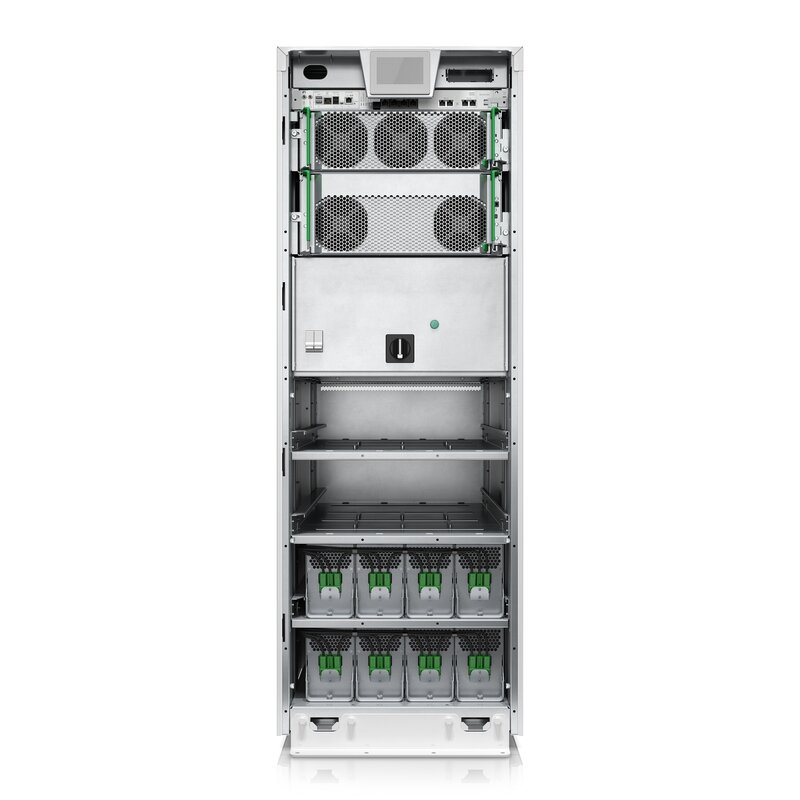

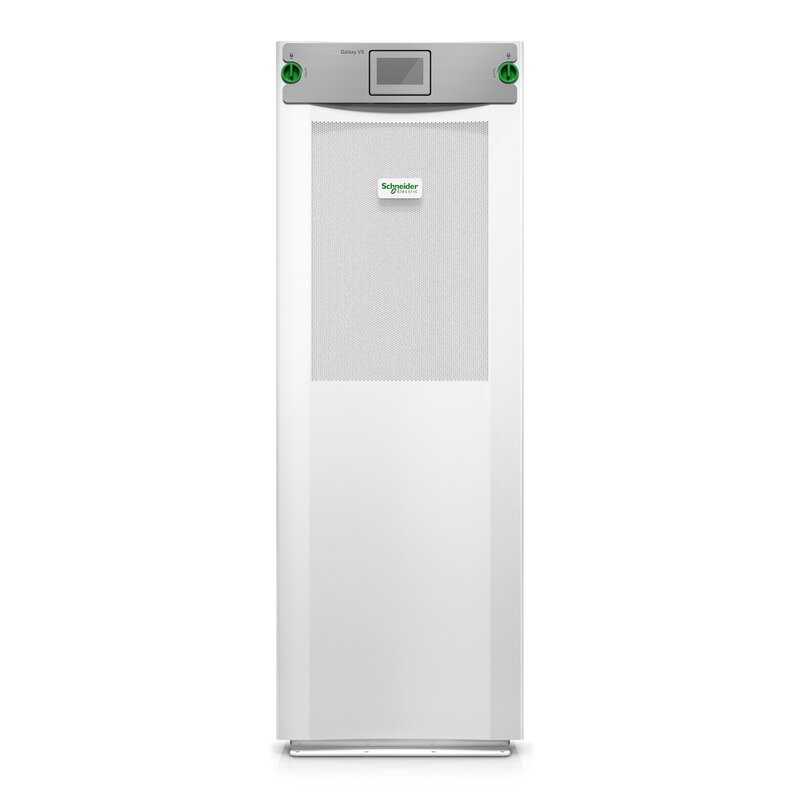

Galaxy VS USV, 40 kW, 400 V für bis zu 4 interne intelligente modulare Batteriestränge mit 9 Ah, Start-up 5 x 8
GVSUPS40K0B4HS
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Specification guide
|
Download |
|
Brochure
|
Download |
|
BIM Model
|
Download |
|
Promotional video
|
Video anzeigen |
|
Certificate of Origin
|
Download |
|
Declaration of conformity
|
Download |
|
Handout
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Firmware
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Ersatzteil-Kits: Kompatible Produkte
Ersatzteil-Kits (2)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
Batterien: Kompatible Produkte
Batterien (6)
: Kompatible Produkte
(5)
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Ein hocheffizientes, einfach zu implementierendes, dreiphasiges und unterbrechungsfreies Netzteil (USV) mit 40 kW und 400 V für erstklassigen Stromversorgungsschutz und niedrige Gesamtbetriebskosten am Netzwerkrand, in kleinen und mittleren Datacentern sowie für eine kritische Infrastruktur in gewerblichen und industriellen Anwendungen. Diese USV wurde für bis zu 4 intelligente Batteriestränge mit hoher Kapazität konzipiert, wird jedoch ohne Batterien geliefert. So kann sie mit den entsprechenden Batteriemodulen leicht für verschiedene Autonomiezeiten angepasst werden. Beinhaltet Start-up-Service 5 x 8. |
| Lieferzeit | Normalerweise Versand innerhalb von zwei Wochen | Hauptmerkmale |
| Haupteingangsspannung | 400 V AC 3 Phasen 380 V AC 3 Phasen 415 V AC 3 Phasen |
| Eingangsspannung | 380 V 415 V |
| Ausgangsspannung | 400 V AC 3 Phasen 380 V AC 3 Phasen 415 V AC 3 Phasen |
| Ausgangsspannung | 380 V 415 V |
| Bemessungsleistung in W | 40 kW |
| Nennleistung in VA | 40 kVA |
| Netzwerkfrequenz | 40 - 70 Hz |
| Eingangsspannungsgrenzen | 340 - 460 V 400 V |
| Max. Eingangsstrom | 72 A |
| Max. Kurzschlussfestigket (Icw) | 65 kA |
| Oberschwingungsverzerrung am Eingang | Weniger als 3 % bei Volllast |
| Leistungsfaktor der Last | Von 0,7 kapazitiv bis 0,7 induktiv ohne leistungsreduzierung |
| Cos phi | 0,99 |
| Max. konfigurierbare Leistung in W | 40 kW |
| Oberschwingungsverzerrung | Weniger als 3 % |
| Ausgangsfrequenz | 50 Hz Netzsynchronisation 60 Hz Netzsynchronisation |
| Scheitelfaktor | 2,5 |
| Wellentyp | Sinuswelle |
| Toleranz der Ausgangsspannung | +/-5 % nach 2 ms +/-1 % nach 50 ms |
| Oberschwingungsverzerrung am Ausgang | < 1% linear load and < 3% non-linear load |
| Überlastbetrieb des Ausgangs | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Bypass-Typ | Integrierter statischer Bypass |
| Max. konfigurierbare Leistung in VA | 40 kVA | Batterien und Überbrückungszeit |
| Batterietyp | Interne modulare Batterie VRLA |
| Batteriespannung | 480 V |
| Batteriespannung entladen | 384 V | Zusatzmerkmale |
| Geliefertes Zubehör | Staubfilter Installationshandbuch Integriertes Netzwerkmanagement Inbetriebnahme-Service Vorbereitet für EcoStruxure |
| Redundant | No |
| Farbe | Weiß |
| Höhe | 148,5 cm |
| Breite | 52,1 cm |
| Tiefe | 84,7 cm |
| Produktgewicht | 200 kg |
| USB-kompatibel | No |
| Max. Entladestrom | 109 A |
| Bedienfeld | LCD-Benutzeroberfläche mit Touchscreen |
| Baureihe | Galaxy VS |
| Produkt- oder Komponententyp | Unterbrechungsfreie Stromversorgung (USV) |
| Battery type | Lead-acid internal sold separately |
| UPS connectivity | Embedded network management card 4 | Montage |
| Normen | IEC 62040-1-1 IEC 62040-2 OSHPD |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Betriebshöhe | 0 - 3.300 ft |
| Umgebungstemperatur bei Lagerung | -15…40 °C |
| Relative Feuchtigkeit bei Lagerung | 10…80 % nicht kondensierend |
| Aufbewahrungshöhe | 0…3048 m |
| Geräuschpegel | 61 dBA |
| Wärmeabgabe | 4658 Btu/h |
| Schutzart (IP) | IP20 | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 200 kg |
| VPE 1 Höhe | 168 cm |
| VPE 1 Breite | 99 cm |
| VPE 1 Länge | 64 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 12 |
Nachhaltigkeit
Nachhaltigkeit
| SCIP-Nummer | 8c493f2b-82c6-495f-a54a-f7d594e2b537 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| CO2 Fußabdruck am Ende der Betriebsdauer | Energieeffizientes Produkt |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Total lifecycle Carbon footprint | 38 860 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 2196.6462381585307 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 2 197 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 92.69902255704983 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 93 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 21.568999936983882 |
| CO₂-Fußabdruck der Installationsphase [A5] | 22 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 36081.52190489748 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 36 082 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 467.9014000834138 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 468 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 38860 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=GVSUPS40K0B4HS_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=GVSUPS40K0B4HS_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 42 |
| Austauschbare Batterie | Ja |
