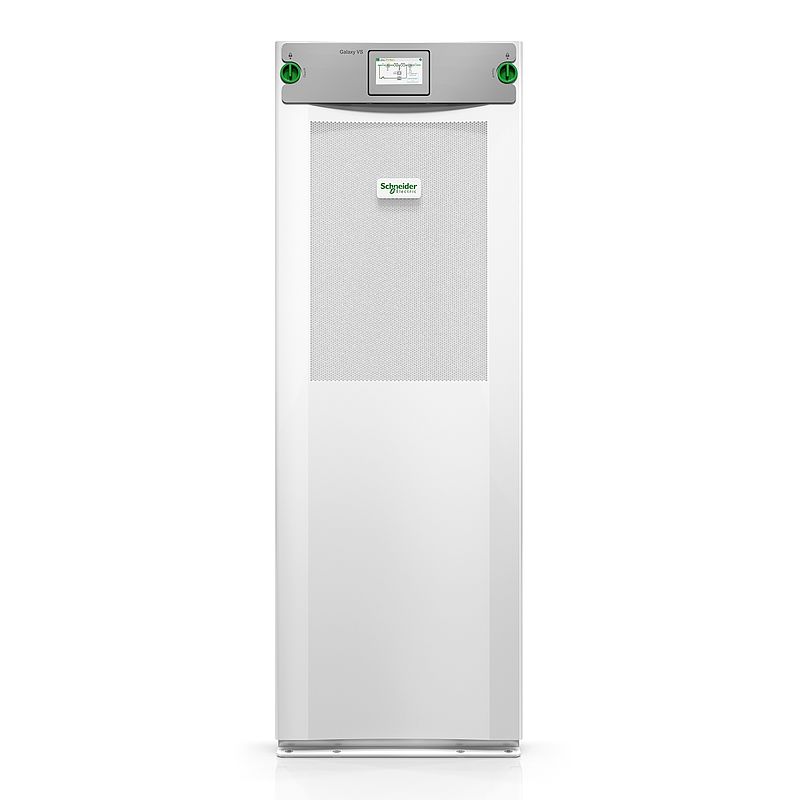

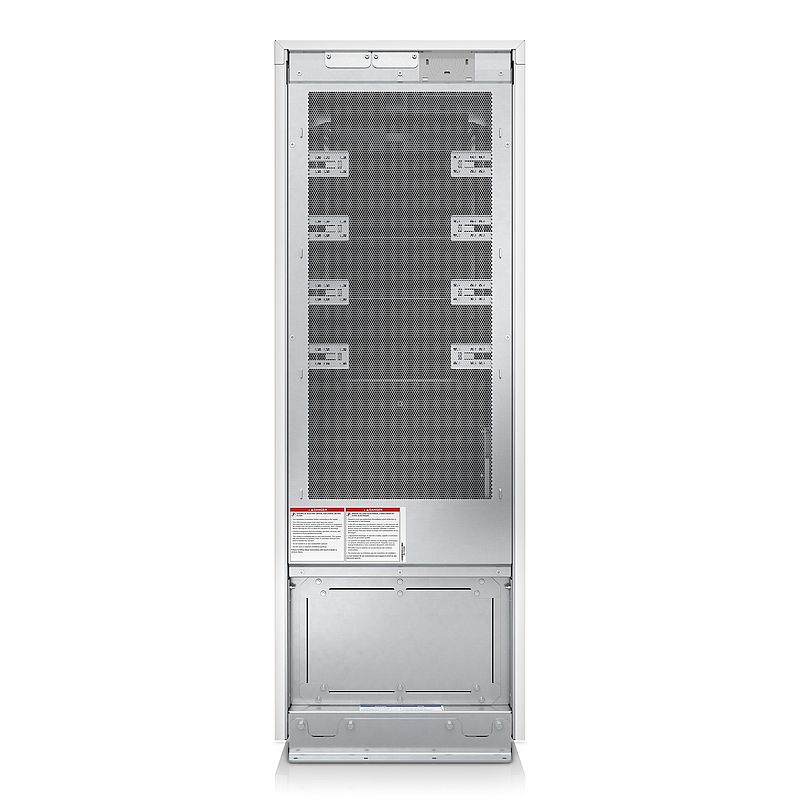

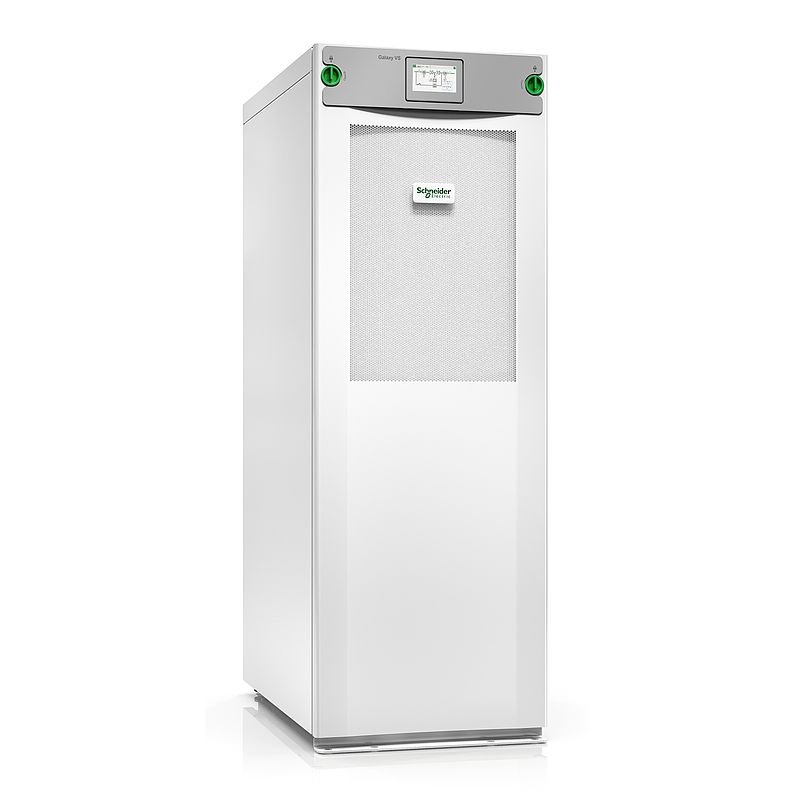

Galaxy VS USV, 80 kW, 400 V, für externe Batterien, Start-up 5 x 8
GVSUPS80KHS
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Specification guide
|
Download |
|
Brochure
|
Download |
|
BIM Model
|
Download |
|
Technical Drawing
|
Download |
|
User guide
|
Download |
|
Promotional video
|
Video anzeigen |
|
Certificate
|
Download |
|
Certificate of Origin
|
Download |
|
Handout
|
Download |
|
Catalog
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Schnittstellen-Anschlüsse: Kompatible Produkte
Schnittstellen-Anschlüsse (3)
Service Bypass Panel
Ersatzteil-Kits : Kompatible Produkte
(3)
: Kompatible Produkte
(3)
Batterien: Kompatible Produkte
Batterien (10)
: Kompatible Produkte
(3)
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Ein hocheffizientes, einfach zu implementierendes, dreiphasiges und unterbrechungsfreies Netzteil (USV) für den Leistungsbereich 60 kW (480 V). Es sorgt für erstklassigen Stromversorgungsschutz für Datacenter am Netzwerkrand, kleine und mittlere Datacenter sowie für eine kritische Infrastruktur in gewerblichen und industriellen Anwendungen. Dank der kompakten Bauweise, der Hochleistungstechnologie und der modularen Architektur sind die Gesamtbetriebskosten niedrig und die Betriebseffizienz auf höchstem Niveau. Galaxy VS reduziert mit dem patentierten ECOnversion-Modus Ihre Energieverluste um bis zu 66% – und das bei einem Wirkungsgrad von bis zu 99% und höheren Energieeinsparungen als bei unserer branchenführenden Effizienz von 97% im normalen Betriebsmodus. Die USV ist EcoStruxure-fähig, um Ihnen dank Cloud-basierter Fernüberwachung und Verwaltung über Ihr Smartphone Sorgenfreiheit zu geben. Beinhaltet Start-up-Service 5 x 8. Informationen zur Batterielaufzeit finden Sie in den unter der Registerkarte „Dokumente“ veröffentlichten Diagrammen zur Laufzeit. |
| Lieferzeit | Normalerweise Versand innerhalb von zwei Wochen | Hauptmerkmale |
| Haupteingangsspannung | 400 V 3 Phasen |
| Weitere Eingangsspannung | 380 V 415 V |
| Hauptausgangsspannung | 400 V3 Phasen |
| Weitere Ausgangsspannung | 380 V 415 V |
| Bemessungsleistung in W | 80 kW |
| Nennleistung in VA | 80 kVA |
| Typ des Ausgangssteckers | Fest verdrahtet 5-adrig (3P + N + E) 1 |
| Batterietyp | Externes Batteriesystem Li-Ion (Lithium-Ionen) VRLA |
| Geliefertes Zubehör | Staubfilter Installationsanleitung Integriertes Netzwerkmanagement Leistungsmodule werden installiert geliefert Inbetriebnahme-Service Kabeleinführung oben und unten |
| Baureihe | Galaxy VS |
| Kompatible Produktfamilie | Galaxy VS | Allgemein |
| Toleranz Bypass-Spannung | +/- 10 % |
| Max. Bypass-Eingangsstrom | 129 A |
| Redundant | No |
| Produkt- oder Komponententyp | Unterbrechungsfreie Stromversorgung (USV) | Abmessungen |
| Farbe | Weiß |
| Höhe | 148,5 cm |
| Breite | 52,1 cm |
| Tiefe | 84,7 cm |
| Produktgewicht | 250 kg |
| USB-kompatibel | No | Eingang |
| Netzwerkfrequenz | 40 - 70 Hz |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 3-adrig (3PH + G) 1 fest verdrahtet 5-adrig (3P + N + E) |
| Eingangsspannungsgrenzen | 340 - 460 V 400 V |
| Max. Eingangsstrom | 148 A |
| Max. Kurzschlussfestigket (Icw) | 65 kA |
| Oberschwingungsverzerrung am Eingang | Weniger als 3 % bei Volllast |
| Leistungsfaktor der Last | Von 0,7 kapazitiv bis 0,7 induktiv ohne leistungsreduzierung |
| Eingangsleistungsfaktor bei Volllast | 0,99 | Ausgang |
| Max. konfigurierbare Leistung in W | 80 kW |
| Oberschwingungsverzerrung | Weniger als 3 % |
| Ausgangsfrequenz | 50 Hz Netzsynchronisation 60 Hz Netzsynchronisation 60 Hz +/-0,1 % für 60 Hz Nominal nicht synchronisiert 50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert |
| Scheitelfaktor | 2,5 |
| Wellentyp | Sinuswelle |
| Toleranz der Ausgangsspannung | +/-1 % nach 50 ms |
| Oberschwingungsverzerrung am Ausgang | < 1% linear load and < 3% non-linear load |
| Überlastbetrieb des Ausgangs | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Bypass-Typ | Integrierter statischer Bypass |
| Max. konfigurierbare Leistung in VA | 80 kVA | Konformität |
| Normen | CSA C22.2 Nr. 107.3 EN/IEC 62040-1 EN/IEC 62040-2 EN/IEC 62040-3 FCC Teil 15 Klasse A IEC 60721-4-2 Level 2M2 UL 1778 5. Auflage |
Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Betriebshöhe | 0 - 3.281 ft |
| Umgebungstemperatur bei Lagerung | -25…55 °C |
| Relative Feuchtigkeit bei Lagerung | 10…80 % nicht kondensierend |
| Aufbewahrungshöhe | 0…15240 m |
| Geräuschpegel | 65 dBA |
| Wärmeabgabe | 7449 Btu/h |
| Schutzart (IP) | IP21 | Batterien und Überbrückungszeit |
| Batteriespannung | 384 - 576 V DC |
| Batteriespannung entladen | 307 V DC |
| Max. Entladestrom | 217 A |
| Batterieleistung in VAh | 0 VAh Laufzeit | Kommunikation & Management |
| freie Steckplätze | 1 |
| Bedienfeld | LCD-Benutzeroberfläche mit Touchscreen | Verpackungseinheiten |
| VPE 1 Gewicht | 275 kg |
| VPE 1 Höhe | 168 cm |
| VPE 1 Breite | 99 cm |
| VPE 1 Länge | 64 cm |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 | Vertragliche Gewährleistung |
| Gewährleistung | Ein Jahr Vor-Ort-Reparatur oder Austausch mit werkseitig autorisierter Inbetriebnahme |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Optimierte Energieeffizienz | Energieeffizientes Produkt |
| Rücknahme | Yes |
