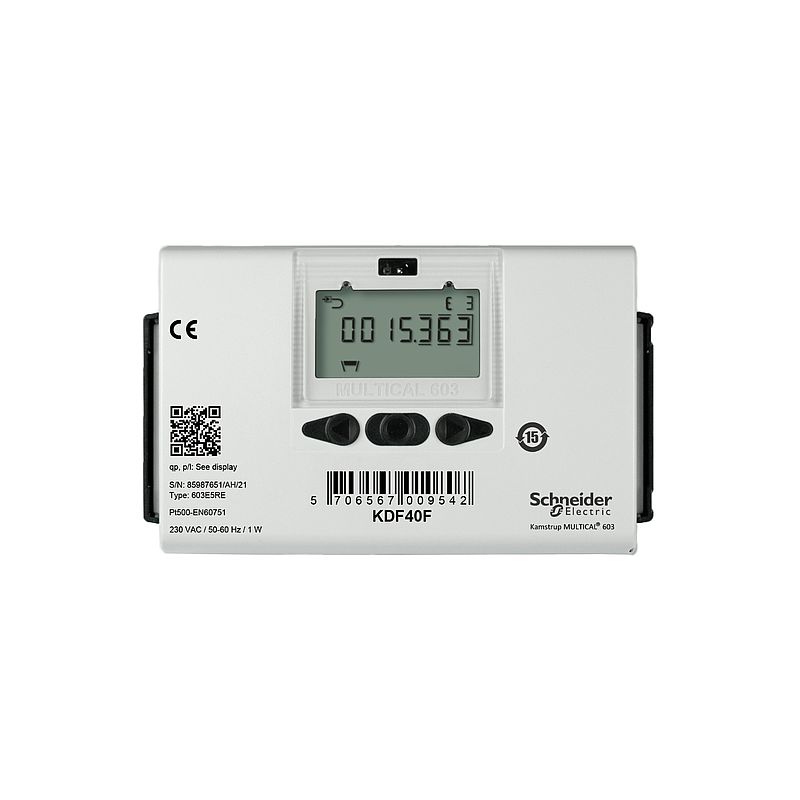

Durchflussmesser der KD-Serie, DN65, Edelstahl mit Flanschanschluss, Nennstrom 25 m³/h, Durchflussmesser
KDF40F
Materialpreisgruppe
: Q4
1.993,00 €
EAN Code: 5706567014171
Hauptdokumente
 Produktdatenblatt |
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Specification sheet
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | KD-Serie |
| Produkt- oder Komponententyp | Durchflussmesser |
| Messwerttyp | Durchfluss |
| Geräteanwendung | Energieverbrauchsmessung Unterzähler |
| Position | Betriebsraum |
| Unterkategorie | Tastenfeld |
| Kalibrierungszertifikat | Ja |
| Farbe | Cremefarben |
| Tiefe | 168 mm |
| Höhe | 168 mm |
| Produktgewicht | 13,2 kg |
| Breite | 300 mm |
| Displaytyp | LCD |
| Gehäusematerial | Thermoplast, PC 10 % GF mit TPE |
| Energie-Einheiten | L M3 |
| Feldweise programmierbar | Yes |
| Montagematerial | Edelstahlfarben |
| Passende Größe | DN65 |
| Passender Typ | Geflanscht |
| Genauigkeit der Durchflussmessung | ± 1 % |
| Durchflussmessbereich | 0,25 - 50 m³/h |
| Sensortyp | Ultraschallsensor Durchfluss Thermistor Temperatur |
| Nennisolationsspannung Ui | 3,75 kV |
| Schutzart (IP) | IP65 |
| Kontrollflüssigkeit | Wasser |
| Zählerstand | Fließlinie |
| Temperatur der Betriebsflüssigkeit | 2…130 °C |
| Relative Luftfeuchtigkeit | 0…100 % rF, nicht kondensierend |
| Umgebungstemperatur bei Betrieb | 5…55 °C |
| Ausgangstyp | Analog |
| Rohrmaterial | Metallisch Polymer |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Druckstufe | PN25 |
| Normen | EN 1434 Klasse A (MID Klasse E1) EN 1434 Klasse C (MID Klasse E2) |
| Relative Feuchtigkeit bei Lagerung | 0…100 % rF, nicht kondensierend |
| Umgebungstemperatur bei Lagerung | -25…60 °C |
| [UH,nom] Bemessungs-Betriebsspannung | 230 V AC 24 V AC 161 - 264 V AC 12 - 36 V AC |
| Genauigkeit der Temperaturmessung | ± 4 % |
| Messung der Temperatur | 2…130 °C | Zusatzmerkmale |
| Gesamtmengen | 1 |
| Funktion verfügbar | Protokollierung Zähler rückstellbar |
| Leistungsaufnahme in W | 1 W |
| Druckabfall | 0,14 bar |
| Max. Schaltabstand | 300 mm |
| Displayauflösung | 7 Ziffern |
| Klemmverbindungskapazität | <= 1 mm² | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 21,0 cm |
| VPE 1 Breite | 36,4 cm |
| VPE 1 Länge | 25,2 cm |
| Verpackungsgewicht (Lbs) | 13,98 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
