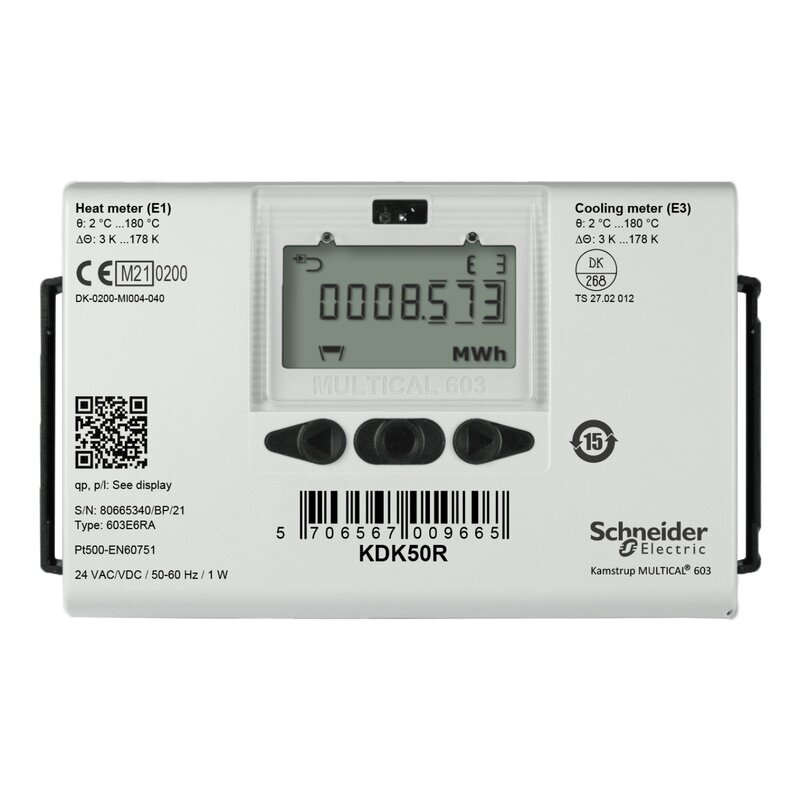

Heizungs- und Kühlungszähler der KD-Reihe, DN100, Edelstahl mit Flanschanschluss, 60 m³/h Nennwert, Rücklauf
KDK50R
Hauptdokumente
 Produktdatenblatt |
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | KD-Serie |
| Produkt- oder Komponententyp | Wärme- und Kälteenergiemessgerät |
| Messwerttyp | Heizung und Kühlung |
| Geräteanwendung | Energieverbrauchsmessung Unterzähler |
| Position | Betriebsraum |
| Unterkategorie | Tastenfeld |
| Kalibrierungszertifikat | Ja |
| Farbe | Cremefarben |
| Tiefe | 200 mm |
| Höhe | 200 mm |
| Produktgewicht | 21,7 kg |
| Breite | 360 mm |
| Displaytyp | LCD |
| Gehäusematerial | Thermoplast, PC 10 % GF mit TPE |
| Energie-Einheiten | MWh KWh GJ Gcal |
| Feldweise programmierbar | Yes |
| Montagematerial | Edelstahlfarben |
| Passende Größe | DN100 |
| Passender Typ | Geflanscht |
| Genauigkeit der Durchflussmessung | ± 1 % |
| Durchflussmessbereich | 0,6 - 120 m³/h |
| Sensortyp | Ultraschallsensor Durchfluss Thermistor Temperatur |
| [Ui] Bemessungs-Isolationsspannung | 3,75 kV |
| Schutzart (IP) | IP65 |
| Kontrollflüssigkeit | Wasser |
| Zählerstand | Return line |
| Temperatur der Betriebsflüssigkeit | 2…130 °C |
| Relative Luftfeuchtigkeit | 0…100 % rF, nicht kondensierend |
| Umgebungstemperatur bei Betrieb | 5…55 °C |
| Ausgangstyp | Analog |
| Rohrmaterial | Metallisch Polymer |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Größe des Drucksensors | PN25 |
| Produktzertifizierungen | BEK1178 MID |
| Normen | EN 1434 Klasse A (MID Klasse E1) EN 1434 Klasse C (MID Klasse E2) |
| Relative Feuchtigkeit bei Lagerung | 0…100 % rF, nicht kondensierend |
| Umgebungstemperatur bei Lagerung | -25…60 °C |
| [UH,nom] Bemessungs-Betriebsspannung | 230 V AC 24 V AC 161 - 264 V AC 12 - 36 V AC |
| Genauigkeit der Temperaturmessung | ± 4 % |
| Messung der Temperatur | 2…130 °C | Zusatzmerkmale |
| Gesamtmengen | 1 |
| Funktion verfügbar | Protokollierung Zähler rückstellbar |
| Max. Schaltabstand | 360 mm |
| Leistungsaufnahme in W | 1 W |
| Druckabfall | 0,14 bar |
| Displayauflösung | 7 Ziffern |
| Klemmverbindungskapazität | <= 1 mm² | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 52,0 cm |
| VPE 1 Breite | 83,4 cm |
| VPE 1 Länge | 55,2 cm |
| Verpackungsgewicht (Lbs) | 22,52 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Sustainable packaging | Nein |
3 Dokumente
K Series Ultrasonic Heat-Cool Meter, Changing the DDD Code User Guide
 15/03/25 · User guide |
2,0 MB | Download |
| K Series Ultrasonic Heat-Cool Metering Series - Quick Installation Instructions
15/03/25 · Instruction sheet |
9,0 MB | Download |
| K Series Ultrasonic Heat-Cool Metering - Specification Sheet
15/03/25 · Other technical guide |
7,8 MB | Download |
