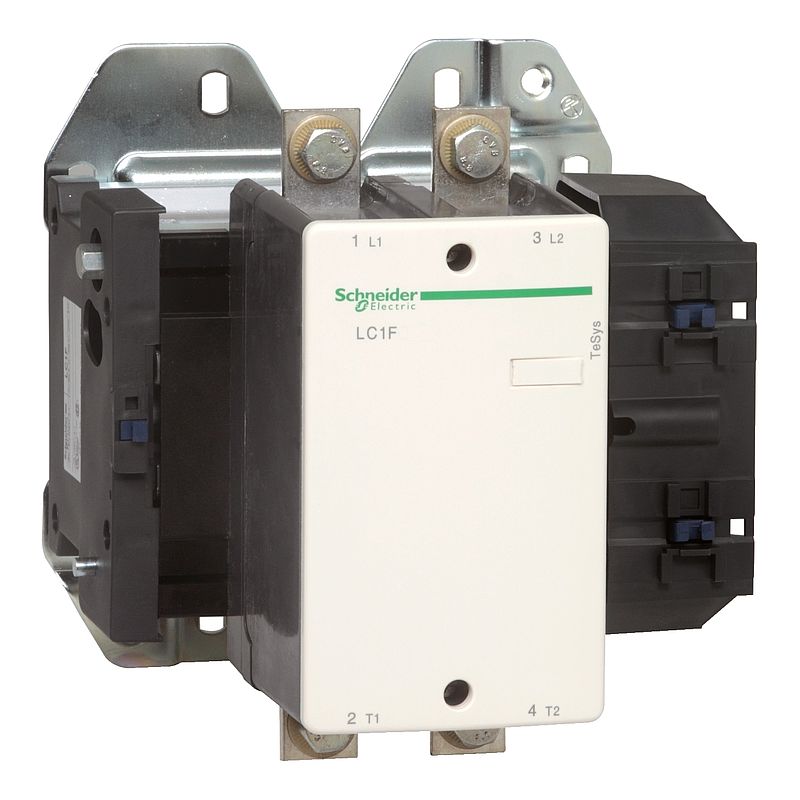

Schütz LC1-F, TeSys F, 2p, 500A, AC-1, 440V, ohne Spule
LC1F4002
Hauptdokumente
 Produktdatenblatt |
Download |
|
Instruction sheet
|
Download |
|
Declaration of conformity
|
Download |
|
Data Bulletin
|
Download |
|
Certificate
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | TeSys |
| Produktname | TeSys F |
| Produkt- oder Komponententyp | Schütz |
| Kurzbezeichnung des Geräts | LC1F |
| Anwendung des Schützes | Ohmsche Last |
| Nutzungskategorie | AC-1 |
| Beschreibung der Pole | 2P |
| Strommast Kontaktzusammensetzung | 2 S |
| [Ue] Betriebsbemessungsspannung | <= 1.000 V AC 50/60 Hz <= 460 V DC |
| [Ie] Bemessungs-Betriebsstrom | 500 A (bei <40 °C) bei <= 440 V AC AC-1 | Zusatzmerkmale |
| Steuerkreisspannung | 48...1000 V AC 40 - 400 Hz with LX1/LX9 coil 48...440 V DC with LX4 coil 100 - 250 V AC 50/60 Hz with LXE coil 100...380 V DC with LXE coil |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Überspannungskategorie | III |
| [Ith] Konventioneller thermischer Strom in freier Luft | 500 A (bei 40 °C) |
| [Irms] Bemessungseinschaltvermögen | 4000 A AC entspricht IEC 60947-4-1 |
| Nenn-Unterbrechungskapazität | 3200 A entspricht IEC 60947-4-1 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 3600 A 40 °C - 10 s 2400 A 40 °C - 30 s 1700 A 40 °C - 1 min 1200 A 40 °C - 3 min 1000 A 40 °C - 10 min |
| Zugehörige Absicherung | 400 A aM bei <= 440 V 500 A gG bei <= 440 V |
| Durchschnittliche Impedanz | 0,26 MOhm - Ith 500 A 50 Hz |
| [Ui] Bemessungs-Isolationsspannung | 1000 V entspricht IEC 60947-4-1 1500 V entspricht VDE 0110 Gruppe C |
| Verlustleistung pro Pol | 65 W AC-1 |
| Steuerkreisspannungsgrenzen | Betrieb: 0,85 - 1,1 Uc AC 40 - 400 Hz with LX1/LX9 coil Abfallspannung: 0,3 - 0,5 Uc AC 40 - 400 Hz with LX1/LX9 coil Betrieb: 0,85 - 1,1 Uc DC with LX4 coil Abfallspannung: 0,2 - 0,35 Uc DC with LX4 coil Betrieb: 85...275 V AC 50/60 Hz with LXE coil Abfallspannung: 0...60 V AC 50/60 Hz with LXE coil Betrieb: 85...418 V DC with LXE coil Abfallspannung: 0...45 V DC with LXE coil |
| Wärmeabgabe | 14 W 2,2…5,5 W |
| Ansprechzeit | 40 - 75 ms Schließung für with LX1/LX9 coil 100 - 170 ms Öffnung für with LX1/LX9 coil 50 - 60 ms Schließung für with LX4 coil 45 - 60 ms Öffnung für with LX4 coil 40 - 80 ms Schließung für with LXE coil 6...54 ms Öffnung für with LXE coil |
| Montagehalterung | Platte |
| Normen | JIS C8201-4-1 IEC 60947-4-1 IEC 60947-1 EN 60947-4-1 EN 60947-1 |
| Produktzertifizierungen | CB ABS DNV RMRoS LROS (Lloyds register of shipping) BV RINA UL CSA UKCA |
| Anschlüsse - Klemmen | Stromkreis: Schiene 2 Kabel(n) - Schienenquerschnitt: 30 x 5 mm Stromkreis: Ringkabelschuhklemmen 2 Kabel(n) 150 mm² Steuerkreis: Schraubklemmen 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende Steuerkreis: Schraubklemmen 2 Kabel(n) 1…4 mm²flexibel mit Kabelende Steuerkreis: Schraubklemmen 1 Kabel(n) 1…4 mm²flexibel mit Kabelende Steuerkreis: Schraubklemmen 2 Kabel(n) 1…2,5 mm²starr ohne Kabelende Steuerkreis: Schraubklemmen 1 Kabel(n) 1…4 mm² Steuerkreis: Schraubklemmen 2 Kabel(n) 1…4 mm² Steuerkreis: Schraubklemmen 1,0 Kabel(n) 0,2…2,5 mm²flexibel ohne Kabelende Steuerkreis: Schraubklemmen 1,0 Kabel(n) 0,25…2,5 mm²flexibel mit Kabelende Steuerkreis: Schraubklemmen 1,0 Kabel(n) 0,2…2,5 mm²starr ohne Kabelende |
| [M] Anzugsdrehmoment | Stromkreis: 35 Nm Steuerkreis: 1,2 Nm Steuerkreis: 0,6 Nm |
| Mechanische Lebensdauer | 10 Mcycles |
| Anzugsleistung in VA | 1000…1150 VA, 40 - 400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil 920…1140 VA (at 20 °C)with LX4 coil 360…470 VA, 50/60 Hz cos phi 0,5 (at 20 °C)with LXE coil 410…450 VA (at 20 °C)with LXE coil |
| Halteleistungsaufnahme in VA | 12…18 VA, 40 - 400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil 4…7,5 VA (at 20 °C)with LX4 coil 4,5…7,0 VA, 50/60 Hz cos phi 0,5 (at 20 °C)with LXE coil 2,5…4,0 VA (at 20 °C)with LXE coil |
| Max. Betriebsrate | 2400 cyc/h 55 °C |
| Kompatibilitätscode | LC1F | Montage |
| Schutzart (IP) | IP20 Vorderseite mit Schutzabdeckungen entspricht IEC 60529 IP20 Vorderseite mit Schutzabdeckungen entspricht VDE 0106 |
| Beschichtung | TH |
| Umgebungstemperatur bei Betrieb | -5…55 °C |
| Umgebungstemperatur bei Lagerung | -60…80 °C |
| zulässige Geräte-Umgebungstemperatur | -40…70 °C |
| Aufstellungshöhe | 3.000 m ohne Leistungsreduzierung |
| Mechanische Robustheit | Schwingungen Schütz geöffnet: 1,5 Gn, 5 - 300 Hz Schwingungen Schütz geschlossen: 5 Gn, 5 - 300 Hz Schocks Schütz geöffnet: 6 Gn für 1/2-Sinuswelle (11 ms) Schocks Schütz geschlossen: 15 Gn für 1/2-Sinuswelle (11 ms) |
| Höhe | 206 mm |
| Breite | 213 mm |
| Tiefe | 219 mm |
| Produktgewicht | 8 kg | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 24,0 cm |
| VPE 1 Breite | 25,0 cm |
| VPE 1 Länge | 31,0 cm |
| Verpackungsgewicht (Lbs) | 7,2 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 77,0 cm |
| VPE 2 Breite | 80,0 cm |
| VPE 2 Länge | 60,0 cm |
| VPE 2 Gewicht | 81,5 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein, wir haben den Einsatz von Kunststoff in der Verpackung gemäß den Vorschriften und unter Berücksichtigung von Qualitäts- und Sicherheitsstandards minimiert |
| Verpackung mit Recycling-Karton | Ja |
| Total lifecycle Carbon footprint | 2 972 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 48.654566036408255 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 49 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 2.654641551173823 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 3 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.021332404658198252 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 2905.845874375098 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 2 906 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 15.303054684309693 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 15 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 2972 |
| Rücknahme | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
