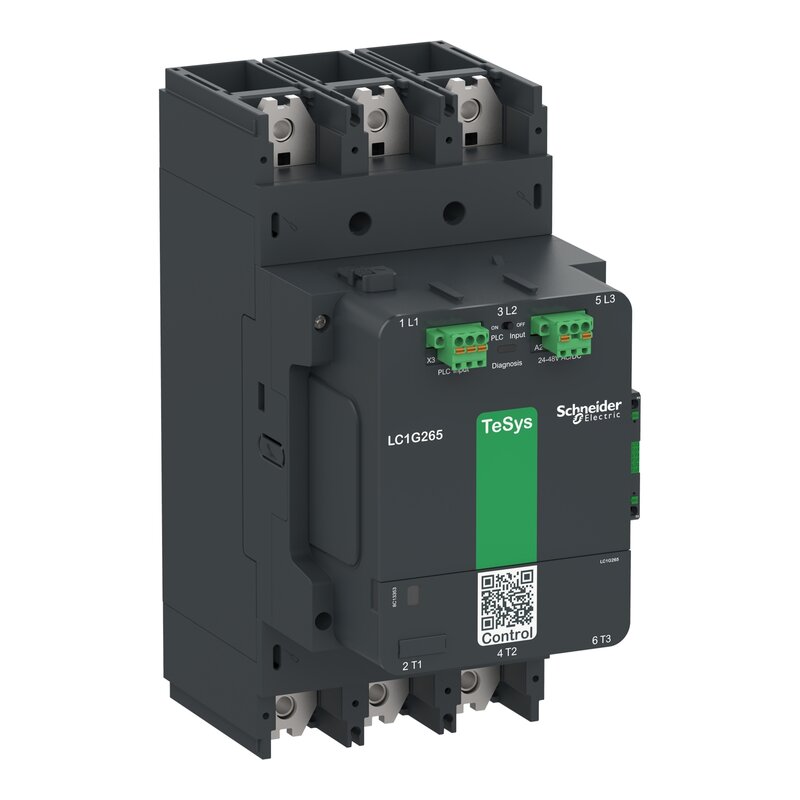

Leistungsschütz TeSys control - Giga, 3-polig, 400A AC3, 200-500V ACDC Spule
LC1G400LSEA
Materialpreisgruppe
: A2
2.418,00 €
EAN Code: 3606481922489
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Offer Marketing Illustration
|
Download |
|
Catalog
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Circularity Profile
|
Download |
|
Technical illustration
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
How to video
|
Video anzeigen |
|
Promotional video
|
Video anzeigen |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | TeSys |
| Baureihe | TeSys Giga |
| Produkt- oder Komponententyp | Schütz |
| Kurzbezeichnung des Geräts | LC1G |
| Anwendung des Schützes | Leistungsschaltung Motorsteuerung |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 AC-5A AC-5B AC-6A AC-6b AC-8B AC-8A DC-1 DC-3 DC-5 |
| Beschreibung der Pole | 3P |
| [Ie] Betriebsbemessungstrom | 550 A (bei <40 °C) bei <= 1.000 V AC-1 400 A (bei <60 °C) bei <= 440 V AC-3 |
| [Uc] Steuerkreisspannung | 200 - 500 V AC 50/60 Hz 200 - 500 V DC |
| Steuerkreisspannungsgrenzen | Betrieb: 0,8 Uc Min - 1,1 Uc Max (bei <60 °C) Abfallspannung: 0,1 Uc Max - 0,45 Uc Min (bei <60 °C) |
| Betriebsbemessungsspannung Ue | <= 1.000 V AC 50/60 Hz <= 460 V DC |
Zusatzmerkmale |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Überspannungskategorie | III |
| Nenn-Unterbrechungskapazität | 3480 A bei 440 V |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 3,6 kA - 10 s 2,4 kA - 30 s 1,7 kA - 1 min 1,2 kA - 3 min 1,0 kA - 10 min |
| Zugehörige Absicherung | 500 A aM bei <= 440 V für Motor 315 A aM bei <= 690 V für Motor 630 A gG bei <= 690 V 600 A UL Type L bei <= 600 V |
| Durchschnittliche Impedanz | 0,0001 Ohm |
| [Ui] Bemessungs-Isolationsspannung | 1000 V |
| Verlustleistung pro Pol | 30 W AC-1 - Ith 550 A 16 W AC-3 - Ith 400 A |
| Kompatibilitätscode | LC1G |
| Zusammensetzung des Polkontakts | 3 S |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Motorleistung (kW) | 110 kW bei 230 V AC 50/60 Hz (AC-3e) 200 kW bei 400 V AC 50/60 Hz (AC-3e) 200 kW bei 415 V AC 50/60 Hz (AC-3e) 250 kW bei 440 V AC 50/60 Hz (AC-3e) 250 kW bei 500 V AC 50/60 Hz (AC-3e) 315 kW bei 690 V AC 50/60 Hz (AC-3e) 220 kW bei 1.000 V AC 50/60 Hz (AC-3e) 110 kW bei 230 V AC 50/60 Hz (AC-3) 200 kW bei 400 V AC 50/60 Hz (AC-3) 200 kW bei 415 V AC 50/60 Hz (AC-3) 250 kW bei 440 V AC 50/60 Hz (AC-3) 250 kW bei 500 V AC 50/60 Hz (AC-3) 315 kW bei 690 V AC 50/60 Hz (AC-3) 220 kW bei 1.000 V AC 50/60 Hz (AC-3) 110 kW bei 230 V AC 50/60 Hz (AC-4) 200 kW bei 400 V AC 50/60 Hz (AC-4) 200 kW bei 415 V AC 50/60 Hz (AC-4) 220 kW bei 440 V AC 50/60 Hz (AC-4) 250 kW bei 500 V AC 50/60 Hz (AC-4) 315 kW bei 690 V AC 50/60 Hz (AC-4) 220 kW bei 1.000 V AC 50/60 Hz (AC-4) |
| Motorleistung (HP) | 125 hp bei 200/208 V 60 Hz 150 hp bei 230/240 V 60 Hz 300 hp bei 460/480 V 60 Hz 400 hp bei 575/600 V 60 Hz |
| Spulentechnologie | Integrierte bidirektionale Spitzenbegrenzung |
| Niveau des Sicherheitslevels | B10d = 400000 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1 B10d = 3000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1 |
| Mechanische Lebensdauer | 8 Mcycles |
| Einschaltleistung in VA (50/60 Hz, AC) | 535 VA |
| Einschaltleistung in W (DC) | 300 W |
| Leistungsaufnahme in VA im Betrieb (50/60 Hz, AC) | 15,4 VA |
| Leistungsaufnahme im Hold-in-Modus in W (DC) | 8,6 W |
| Betriebszeit | 40 - 70 ms Schließung 15 - 50 ms Öffnung |
| Max. Betriebsrate | 600 cyc/h AC-3 600 cyc/h AC-3e 300 cyc/h AC-1 150 cyc/h AC-4 |
| Anschlüsse - Klemmen | Stromkreis: Schiene 2 - Schienenquerschnitt: 32 x 10 mm Stromkreis: Ringkabelschuhklemmen 1 185 mm² Stromkreis: Schraubenverbindung Steuerkreis: Push-In Klemmen 1 0,2…2,5 mm² - Kabelfestigkeit: robust verdrillt ohne Kabelende Steuerkreis: Push-In Klemmen 1 0,25…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende Steuerkreis: Push-In Klemmen 2 0,5…1,0 mm² mit Kabelende Steuerkreis: Push-In Klemmen 0,75…2,5 mm² - Kabelfestigkeit: robust verdrillt ohne Kabelende Steuerkreis: Push-In Klemmen 0,75…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende |
| Anschlussraster | 45 mm |
| Montagehalterung | Platte |
| Normen | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 Nr. 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-1 UL 60335-2-40:Annex JJ |
| Produktzertifizierungen | CB-Regelung CCC cULus EAC CE UKCA EU-RO-MR durch DNV-GL |
| Anzugsdrehmoment | 35 Nm |
| Höhe | 290 mm |
| Breite | 140 mm |
| Tiefe | 226 mm |
| Produktgewicht | 7,8 kg | Montage |
| Schutzart (IP) | IP2x Vorderseite mit Schutzabdeckungen entspricht IEC 60529 IP2x Vorderseite mit Schutzabdeckungen entspricht VDE 0106 |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -60…80 °C |
| Mechanische Robustheit | Schwingungen 5…300 Hz 2 Gn Schütz geöffnet Schwingungen 5…300 Hz 4 Gn Schütz geschlossen Schocks 10 Gn 11 ms Schütz geöffnet Schocks 15 Gn 11 ms Schütz geschlossen |
| Farbe | Dunkelgrau |
| Beschichtung | TH |
| Geräte-Umgebungstemperatur | -40…70 °C bei Uc | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 30,7 cm |
| VPE 1 Breite | 22,5 cm |
| VPE 1 Länge | 37,2 cm |
| Verpackungsgewicht (Lbs) | 8,99 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 75 cm |
| VPE 2 Breite | 60 cm |
| VPE 2 Länge | 80 cm |
| VPE 2 Gewicht | 80,42 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Total lifecycle Carbon footprint | 1 448 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 49.645248012927915 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 50 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 2.5947836279662004 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 3 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 1376.46 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 1 376 kg CO2 eq. |
|
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 19.002408365882673 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 19 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 1448 |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| SCIP-Nummer | 6fbdad13-bb7c-47d4-a6d6-d82dd6f54349 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Nein |
| Rücknahme | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 55 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=LC1G400LSEA_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=LC1G400LSEA_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
