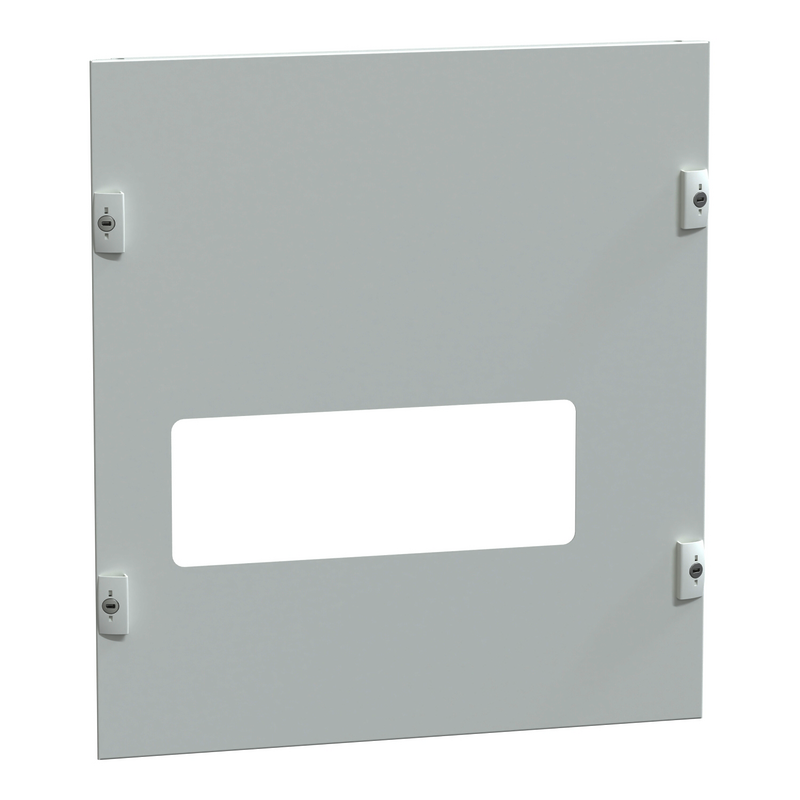

PrismaSeT-P, Frontplatte, für TransferPacT 250,vertikal,Breite=650mm,Höhe=11Module
LVS03210
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | TransferPacT |
| Baureihe | PrismaSeT P |
| Produkt- oder Komponententyp | Blende |
| Zubehör / Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT P Gehäuse |
| Typ der Frontplatte | Mit Ausschnitt |
| Art der Frontplatte | Kabeldurchführung |
| Installiertes Gerät | TransferPacT: fest - mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation |
| Beschreibung der Pole | 1 x 3P: Montageplatte Stütze vertikal Installation 1 x 4P: Montageplatte Stütze vertikal Installation |
| Betriebsposition | Vertikal | Zusatzmerkmale |
| Gehäuse-/Schaltschrankbeschreibung | Bodenstehendes Gehäuse - Breite 650 + 150 mm Tiefe 400 mm Bodenstehendes Gehäuse - Breite 650 mm Tiefe 400 mm |
| Anschlussposition | Direktverbindung |
| Anzahl der horizontalen Reihen | 1 |
| Anzahl der vertikalen Module (50 mm) | 11 |
| Normen | IEC 61439-1 IEC 61439-2 |
| Produktzertifizierungen | ASTA |
| Material | Stahl |
| Oberflächenbeschaffenheit | Matt Strukturiert |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Farbe | Weiß (RAL 9003) |
| Höhe | 550 mm |
| Breite | 500 mm |
| Tiefe | 14 mm |
| Produktgewicht | 2,14 kg |
| Menge pro Satz | Satz à 1 Stück |
| Funktionseinheit | 650 mm 400 mm PrismaSeT P Schaltfeld TransferPacT mit fest Schalter vertikal 3P 1 direkt 11 650 mm 400 mm PrismaSeT P Active Schaltfeld TransferPacT mit fest Schalter vertikal 4P 1 direkt 11 850 mm 400 mm PrismaSeT P Schaltfeld TransferPacT mit fest Schalter vertikal 3P 1 direkt 11 850 mm 400 mm PrismaSeT P Active Schaltfeld TransferPacT mit fest Schalter vertikal 4P 1 direkt 11 |
Montage |
| Schutzart (IP) | IP30 IP55 |
| Schutzart (IK) | IK10 |
| Umgebungstemperatur bei Betrieb | 25…55 °C |
| Umgebungstemperatur bei Lagerung | 0…28 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 3,000 cm |
| VPE 1 Breite | 51,000 cm |
| VPE 1 Länge | 55,000 cm |
| Verpackungsgewicht (Lbs) | 1,929 kg |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 16,000 cm |
| VPE 2 Breite | 53,000 cm |
| VPE 2 Länge | 82,000 cm |
| VPE 2 Gewicht | 8,714 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 12 |
| VPE 3 Höhe | 62,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 39,000 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Ja |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LVS03210_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LVS03210_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
