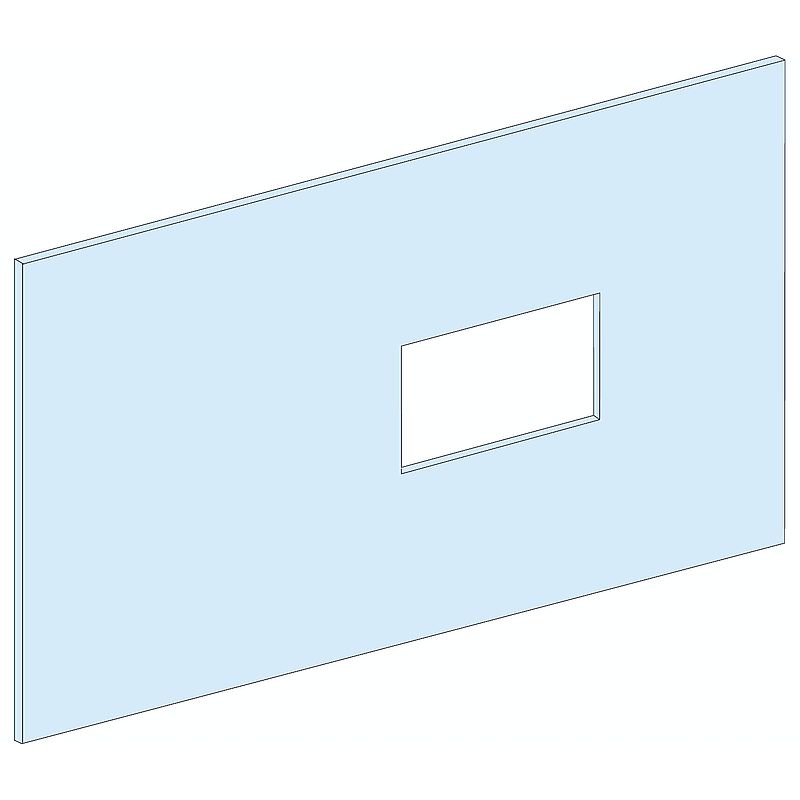

PrismaSeT-P, Frontplatte, ComPacT INS-INV250,Festeinbau,vertikal,Breite=650mm,Höhe=5Module,Sonderfarbe struktur
LVS03248AX
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT G PrismaSeT P |
| Produkt- oder Komponententyp | Blende |
| Zubehör / Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT G Gehäuse PrismaSeT PrismaSeT P Schaltfeld |
| Typ der Frontplatte | Ausschnitt |
| Installiertes Gerät | ComPacT: fest INV100 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INV160 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INV200 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INV250 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INS250 - Steuerung: direkter Front-Drehgriff - vertikal Installation |
| Beschreibung der Pole | 1 x 4P: Montageplatte Stütze: INV100 vertikal Installation 1 x 4P: Montageplatte Stütze: INV160 vertikal Installation 1 x 4P: Montageplatte Stütze: INV200 vertikal Installation 1 x 4P: Montageplatte Stütze: INV250 vertikal Installation 1 x 3P: Montageplatte Stütze: INS250 vertikal Installation 1 x 4P: Montageplatte Stütze: INS250 vertikal Installation 1 x 3P: Montageplatte Stütze: INV100 vertikal Installation 1 x 3P: Montageplatte Stütze: INV160 vertikal Installation 1 x 3P: Montageplatte Stütze: INV200 vertikal Installation 1 x 3P: Montageplatte Stütze: INV250 vertikal Installation |
| Betriebsposition | Vertikal | Zusatzmerkmale |
| Gehäuse-/Schaltschrankbeschreibung | Bodenstehendes Gehäuse - Breite 600 mm Wandmontiertes Gehäuse - Breite 600 mm Schaltfeld - Breite 650 mm Tiefe 400 mm |
| Anschlussposition | Linergy FC Direktverbindung |
| Anzahl der vertikalen Module (50 mm) | 5 |
| Normen | IEC 61439-1 IEC 61439-2 |
| Produktzertifizierungen | ASTA |
| Material | Stahl |
| Oberflächenbeschaffenheit | Coarse textured painting |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Farbe | Mehrfarbig (RAL) |
| Höhe | 250 mm |
| Breite | 500 mm |
| Produktgewicht | 0,96 kg |
| Menge pro Satz | Satz à 1 Stück |
| Funktionseinheit | 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS250 fest direkter Front-Drehgriff vertikal 3P 1 Linergy FC 7 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS250 fest direkter Front-Drehgriff vertikal 4P 1 Linergy FC 7 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS250 fest direkter Front-Drehgriff vertikal 3P 1 direkt 9 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS250 fest direkter Front-Drehgriff vertikal 4P 1 direkt 9 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INV250 fest direkter Front-Drehgriff vertikal 3P 1 Linergy FC 7 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INV250 fest direkter Front-Drehgriff vertikal 4P 1 Linergy FC 7 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INV250 fest direkter Front-Drehgriff vertikal 3P 1 direkt 9 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INV250 fest direkter Front-Drehgriff vertikal 4P 1 direkt 9 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INS250 fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INS250 fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INS250 fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INS250 fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INV100 fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INV100 fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INV100 fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INV100 fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INV160 fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INV160 fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INV160 fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INV160 fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INV200 fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INV200 fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INV200 fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INV200 fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INV250 fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INV250 fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INV250 fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 8 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INV250 fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 8 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 3,0 cm |
| VPE 1 Breite | 26,5 cm |
| VPE 1 Länge | 51,5 cm |
| Verpackungsgewicht (Lbs) | 974,0 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 16,5 cm |
| VPE 2 Breite | 27,0 cm |
| VPE 2 Länge | 53,0 cm |
| VPE 2 Gewicht | 9,985 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 90 |
| VPE 3 Höhe | 40,0 cm |
| VPE 3 Breite | 80,0 cm |
| VPE 3 Länge | 120,0 cm |
| VPE 3 Gewicht | 101,0 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Ja |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=LVS03248AX_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=LVS03248AX_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
