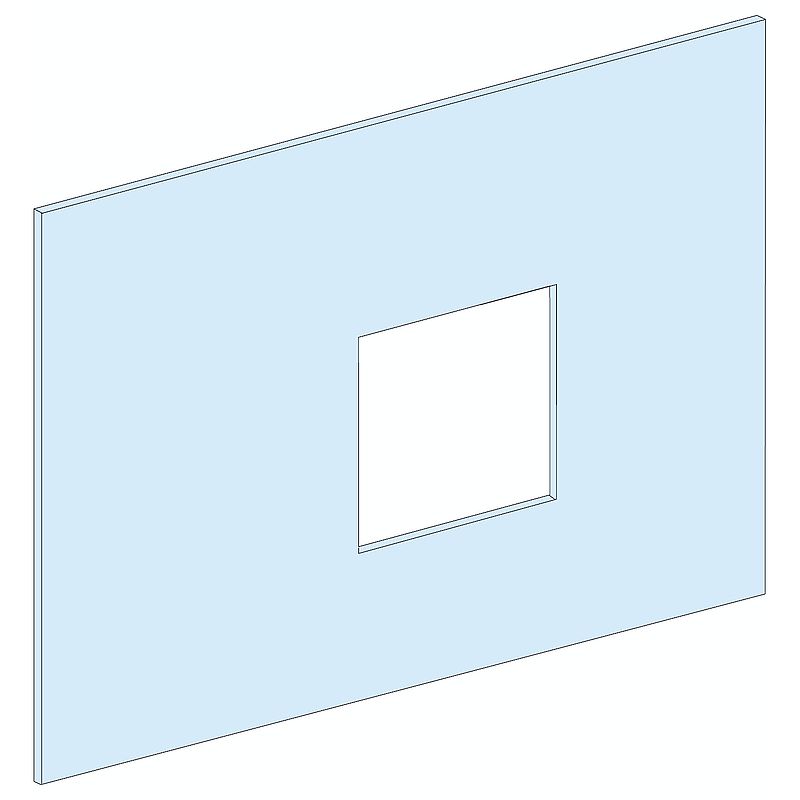

PrismaSeT-P, Frontplatte, ComPacT NSX/NSX Vigi400-630 3-4polig,vertikal,Breite=650mm,Höhe=9Module,Sonderfarbe glatt
LVS03275AZ
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT G PrismaSeT P |
| Produkt- oder Komponententyp | Blende |
| Zubehör / Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT G Gehäuse PrismaSeT PrismaSeT P Schaltfeld |
| Typ der Frontplatte | Ausschnitt |
| Installiertes Gerät | ComPacT: fest NSX400 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation EasyPacT: fest CVS400 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation EasyPacT: fest CVS630 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest NSX400 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: steckbar NSX400 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSX400 ohne Erdschlussschutz - Steuerung: Motormechanismus - vertikal Installation ComPacT: steckbar NSX400 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: steckbar NSX400 ohne Erdschlussschutz - Steuerung: Motormechanismus - vertikal Installation ComPacT: Einschubtechnik NSX400 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: Einschubtechnik NSX400 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: Einschubtechnik NSX400 ohne Erdschlussschutz - Steuerung: Motormechanismus - vertikal Installation ComPacT: fest NSX630 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSX630 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: steckbar NSX630 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSX630 ohne Erdschlussschutz - Steuerung: Motormechanismus - vertikal Installation ComPacT: steckbar NSX630 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: steckbar NSX630 ohne Erdschlussschutz - Steuerung: Motormechanismus - vertikal Installation ComPacT: Einschubtechnik NSX630 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: Einschubtechnik NSX630 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: Einschubtechnik NSX630 ohne Erdschlussschutz - Steuerung: Motormechanismus - vertikal Installation |
| Beschreibung der Pole | 1 x 4P: Montageplatte Stütze: NSX400 vertikal Installation 1 x 3P: Montageplatte Stütze: CVS400 vertikal Installation 1 x 4P: Montageplatte Stütze: CVS400 vertikal Installation 1 x 3P: Montageplatte Stütze: CVS630 vertikal Installation 1 x 4P: Montageplatte Stütze: CVS630 vertikal Installation 1 x 3P: Montageplatte Stütze: NSX400 vertikal Installation 1 x 3P: Montageplatte Stütze: NSX630 vertikal Installation 1 x 4P: Montageplatte Stütze: NSX630 vertikal Installation |
| Betriebsposition | Vertikal | Zusatzmerkmale |
| Gehäuse-/Schaltschrankbeschreibung | Bodenstehendes Gehäuse - Breite 600 mm Wandmontiertes Gehäuse - Breite 600 mm Schaltfeld - Breite 650 mm Tiefe 400 mm |
| Anschlussposition | Linergy FC Direktverbindung |
| Anzahl der vertikalen Module (50 mm) | 9 |
| Normen | IEC 61439-1 IEC 61439-2 |
| Produktzertifizierungen | ASTA |
| Material | Stahl |
| Oberflächenbeschaffenheit | Smooth painting |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Farbe | Mehrfarbig (RAL) |
| Höhe | 450 mm |
| Breite | 500 mm |
| Produktgewicht | 1,72 kg |
| Menge pro Satz | Satz à 1 Stück |
| Funktionseinheit | 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX400 ohne fest Kippschalter vertikal 4P 1 direkt 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX400 ohne fest Kippschalter vertikal 4P 1 direkt 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS400 ohne fest direkter Front-Drehgriff vertikal 3P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS400 ohne fest direkter Front-Drehgriff vertikal 4P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS630 ohne fest direkter Front-Drehgriff vertikal 3P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS630 ohne fest direkter Front-Drehgriff vertikal 4P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne fest Kippschalter vertikal 3P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne fest Kippschalter vertikal 4P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne steckbar Kippschalter vertikal 3P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne steckbar Kippschalter vertikal 4P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne fest direkter Front-Drehgriff vertikal 3P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne fest direkter Front-Drehgriff vertikal 4P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne fest Motormechanismus vertikal 3P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne fest Motormechanismus vertikal 4P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne steckbar direkter Front-Drehgriff vertikal 3P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne steckbar direkter Front-Drehgriff vertikal 4P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne steckbar Motormechanismus vertikal 3P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne steckbar Motormechanismus vertikal 4P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne Einschubtechnik Kippschalter vertikal 3P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne Einschubtechnik Kippschalter vertikal 4P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne Einschubtechnik direkter Front-Drehgriff vertikal 3P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne Einschubtechnik direkter Front-Drehgriff vertikal 4P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne Einschubtechnik Motormechanismus vertikal 3P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne Einschubtechnik Motormechanismus vertikal 4P 1 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne fest Kippschalter vertikal 3P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne fest Kippschalter vertikal 4P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne steckbar Kippschalter vertikal 3P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne steckbar Kippschalter vertikal 4P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne fest direkter Front-Drehgriff vertikal 3P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne fest direkter Front-Drehgriff vertikal 4P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne fest Motormechanismus vertikal 3P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne fest Motormechanismus vertikal 4P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne steckbar direkter Front-Drehgriff vertikal 3P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne steckbar direkter Front-Drehgriff vertikal 4P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne steckbar Motormechanismus vertikal 3P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne steckbar Motormechanismus vertikal 4P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne Einschubtechnik Kippschalter vertikal 3P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne Einschubtechnik Kippschalter vertikal 4P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne Einschubtechnik direkter Front-Drehgriff vertikal 3P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne Einschubtechnik direkter Front-Drehgriff vertikal 4P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne Einschubtechnik Motormechanismus vertikal 3P 1 direkt 13 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne Einschubtechnik Motormechanismus vertikal 4P 1 direkt 13 600 mm PrismaSeT G bodenstehendes Gehäuse EasyPacT CVS400 ohne fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G wandmontiertes Gehäuse EasyPacT CVS400 ohne fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G bodenstehendes Gehäuse EasyPacT CVS400 ohne fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G wandmontiertes Gehäuse EasyPacT CVS400 ohne fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G bodenstehendes Gehäuse EasyPacT CVS630 ohne fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G wandmontiertes Gehäuse EasyPacT CVS630 ohne fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G bodenstehendes Gehäuse EasyPacT CVS630 ohne fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G wandmontiertes Gehäuse EasyPacT CVS630 ohne fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX400 ohne fest Kippschalter vertikal 3P 1 direkt mit langer Klemmenabschirmung 12 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX400 ohne fest Kippschalter vertikal 3P 1 direkt mit langer Klemmenabschirmung 12 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX400 ohne fest Kippschalter vertikal 4P 1 direkt mit langer Klemmenabschirmung 12 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX400 ohne fest Kippschalter vertikal 4P 1 direkt mit langer Klemmenabschirmung 12 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX400 ohne fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX400 ohne fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX400 ohne fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX400 ohne fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX630 ohne fest Kippschalter vertikal 3P 1 direkt mit langer Klemmenabschirmung 13 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX630 ohne fest Kippschalter vertikal 3P 1 direkt mit langer Klemmenabschirmung 13 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX630 ohne fest Kippschalter vertikal 4P 1 direkt mit langer Klemmenabschirmung 13 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX630 ohne fest Kippschalter vertikal 4P 1 direkt mit langer Klemmenabschirmung 13 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX630 ohne fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX630 ohne fest direkter Front-Drehgriff vertikal 3P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX630 ohne fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 15 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX630 ohne fest direkter Front-Drehgriff vertikal 4P 1 direkt mit langer Klemmenabschirmung 15 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 3 cm |
| VPE 1 Breite | 46,5 cm |
| VPE 1 Länge | 51,5 cm |
| Verpackungsgewicht (Lbs) | 1,733 kg |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 11 cm |
| VPE 2 Breite | 52,5 cm |
| VPE 2 Länge | 52,5 cm |
| VPE 2 Gewicht | 10,894 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 72 |
| VPE 3 Höhe | 76 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm |
| VPE 3 Gewicht | 141,5 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Ja |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LVS03275AZ_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LVS03275AZ_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
