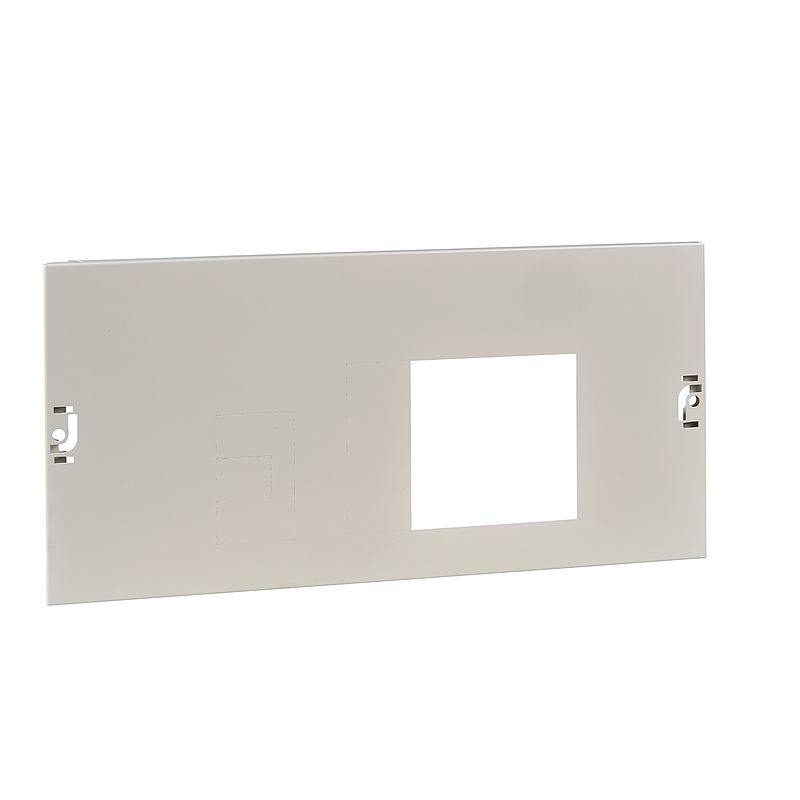

PrismaSeT-P, Frontplatte, ComPacT NSX/NSX Vigi400-630 4polig,horizontal,Breite=650mm,Höhe=5Module
LVS03644
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical illustration
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT P |
| Produkt- oder Komponententyp | Blende |
| Zubehör / Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT P Schaltfeld |
| Typ der Frontplatte | Ausschnitt |
| Installiertes Gerät | ComPacT: fest NSX400 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX630 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation EasyPacT: fest CVS400 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation EasyPacT: fest CVS630 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX400 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX400 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX400 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX400 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX400 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX630 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX630 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX630 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX630 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX630 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation EasyPacT: fest CVS400 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation EasyPacT: fest CVS630 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX400 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: steckbar NSX400 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX400 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX400 mit Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX400 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX400 mit Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: fest NSX630 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: steckbar NSX630 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX630 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX630 mit Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX630 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX630 mit Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation |
| Beschreibung der Pole | 1 x 4P: Montageplatte Stütze: CVS400 horizontal Installation 1 x 4P: Montageplatte Stütze: CVS630 horizontal Installation 1 x 4P: Montageplatte Stütze: NSX400 horizontal Installation 1 x 4P: Montageplatte Stütze: NSX630 horizontal Installation |
| Betriebsposition | Horizontal | Zusatzmerkmale |
| Gehäuse-/Schaltschrankbeschreibung | Schaltfeld - Breite 650 mm Tiefe 400 mm |
| Anschlussposition | Direktverbindung |
| Anzahl der vertikalen Module (50 mm) | 5 |
| Normen | IEC 61439-2 IEC 61439-1 |
| Produktzertifizierungen | ASTA |
| Oberflächenbeschaffenheit | Strukturiert Matt |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Farbe | Weiß (RAL 9003) |
| Höhe | 250 mm |
| Produktgewicht | 0,94 kg |
| Menge pro Satz | Satz à 1 Stück |
| Funktionseinheit | 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS400 ohne fest direkter Front-Drehgriff horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS630 ohne fest direkter Front-Drehgriff horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne fest Kippschalter horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne steckbar Kippschalter horizontal 4P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne fest direkter Front-Drehgriff horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne fest Motormechanismus horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne steckbar direkter Front-Drehgriff horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne steckbar Motormechanismus horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne fest Kippschalter horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne steckbar Kippschalter horizontal 4P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne fest direkter Front-Drehgriff horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne fest Motormechanismus horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne steckbar direkter Front-Drehgriff horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 ohne steckbar Motormechanismus horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS400 mit fest direkter Front-Drehgriff horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS630 mit fest direkter Front-Drehgriff horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 mit fest Kippschalter horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 mit steckbar Kippschalter horizontal 4P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 mit fest direkter Front-Drehgriff horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 mit fest Motormechanismus horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 mit steckbar direkter Front-Drehgriff horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX400 mit steckbar Motormechanismus horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 mit fest Kippschalter horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 mit steckbar Kippschalter horizontal 4P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 mit fest direkter Front-Drehgriff horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 mit fest Motormechanismus horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 mit steckbar direkter Front-Drehgriff horizontal 4P 1 direkt 5 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX630 mit steckbar Motormechanismus horizontal 4P 1 direkt 5 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 3,000 cm |
| VPE 1 Breite | 26,300 cm |
| VPE 1 Länge | 51,000 cm |
| Verpackungsgewicht (Lbs) | 946,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 16,500 cm |
| VPE 2 Breite | 27,000 cm |
| VPE 2 Länge | 52,500 cm |
| VPE 2 Gewicht | 9,690 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 270 |
| VPE 3 Höhe | 95,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 269,420 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=LVS03644_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=LVS03644_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
9 Dokumente
| LVS03644 REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| LVS03644 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| PrismaSet P Cubicles up to 4000A 15/03/25 · Environmental Disclosure | 0,5 MB | Download |
| PrismaSeT Plast. Nsx630 Horizontal 4P - 3D CAD 15/03/25 · CAD | 0,6 MB | Download |
| Declaratie de conformitate PrismaSeT G 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Declaratie de conformitate PrismaSeT P 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Catalog PrismaSeT P 15/03/25 · Catalog | 188,9 MB | Download |
| Catalogue PrismaSeT P Active 15/03/25 · Catalog | 189,9 MB | Download |
| PrismaSeT_LVS03644_Plast. Nsx630 Horizontal 4P 15/11/24 · Technical illustration | 0,0 MB | Download |
