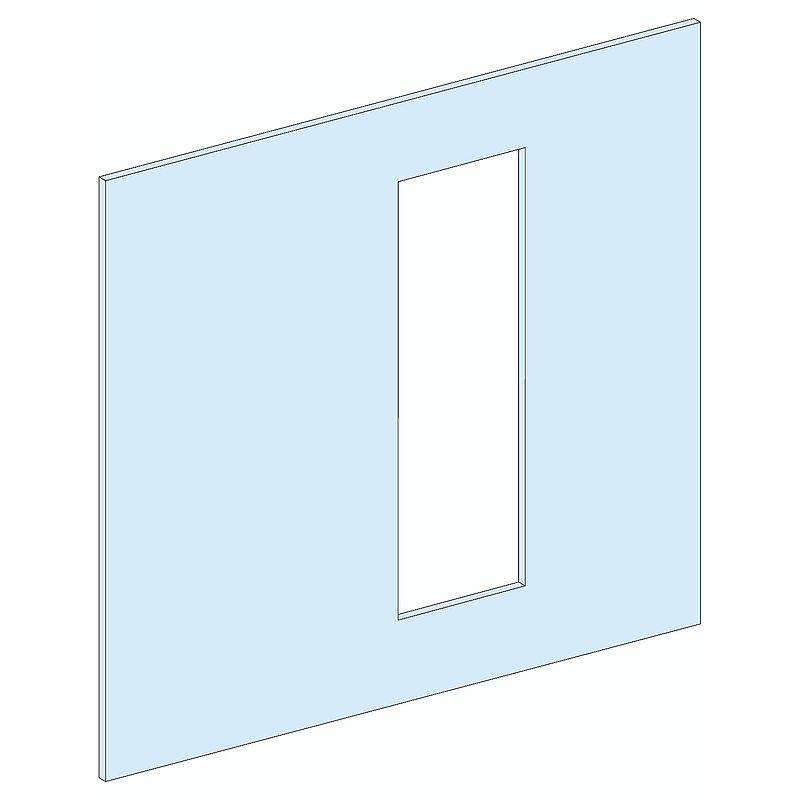

PrismaSeT-P, Frontplatte, für manuelle Netzumschaltung,TransferPacT FXM320-630,horizontal,Breite=650mm,Höhe=10Module
LVS03661
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical illustration
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT P |
| Produkt- oder Komponententyp | Blende |
| Zubehör / Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT P Schaltfeld |
| Typ der Frontplatte | Ausschnitt |
| Installiertes Gerät | ComPacT: fest INS320 - 630 Netzumschalter - Steuerung: direkter Front-Drehgriff - horizontal Installation |
| Beschreibung der Pole | 2 x 3P: Montageplatte Stütze: INS320 - 630 Netzumschalter horizontal Installation 2 x 4P: Montageplatte Stütze: INS320 - 630 Netzumschalter horizontal Installation |
| Betriebsposition | Horizontal | Zusatzmerkmale |
| Gehäuse-/Schaltschrankbeschreibung | Schaltfeld - Breite 650 mm Tiefe 400 mm |
| Anschlussposition | Direktverbindung |
| Anzahl der vertikalen Module (50 mm) | 10 |
| Normen | IEC 61439-2 IEC 61439-1 |
| Produktzertifizierungen | ASTA |
| Material | Stahl |
| Oberflächenbeschaffenheit | Strukturiert Matt |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Farbe | Weiß (RAL 9003) |
| Höhe | 500 mm |
| Breite | 500 mm |
| Produktgewicht | 1,54 kg |
| Menge pro Satz | Satz à 1 Stück |
| Funktionseinheit | 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS320 - 630 Netzumschalter fest direkter Front-Drehgriff horizontal 3P 2 direkt 10 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS320 - 630 Netzumschalter fest direkter Front-Drehgriff horizontal 4P 2 direkt 10 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 3 cm |
| VPE 1 Breite | 51 cm |
| VPE 1 Länge | 51,5 cm |
| Verpackungsgewicht (Lbs) | 1,703 kg |
| VPE 2 Art | CAR |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 11 cm |
| VPE 2 Breite | 52,5 cm |
| VPE 2 Länge | 53 cm |
| VPE 2 Gewicht | 10,684 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 36 |
| VPE 3 Höhe | 46 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm |
| VPE 3 Gewicht | 75 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LVS03661_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LVS03661_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
9 Dokumente
| LVS03661 REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| LVS03661 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| PrismaSet P Cubicles up to 4000A 15/03/25 · Environmental Disclosure | 0,5 MB | Download |
| PrismaSeT Front Plate horizontal Ns-Ins630 Changeover - 3D CAD 15/03/25 · CAD | 0,6 MB | Download |
| Declaratie de conformitate PrismaSeT P 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Declaratie de conformitate PrismaSeT G 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Catalog PrismaSeT P 15/03/25 · Catalog | 188,9 MB | Download |
| Catalogue PrismaSeT P Active 15/03/25 · Catalog | 189,9 MB | Download |
| PrismaSeT_LVS03661_Fr.Pl.Hz.Ns-Ins630 Changeover 16/09/24 · Technical illustration | 0,0 MB | Download |
