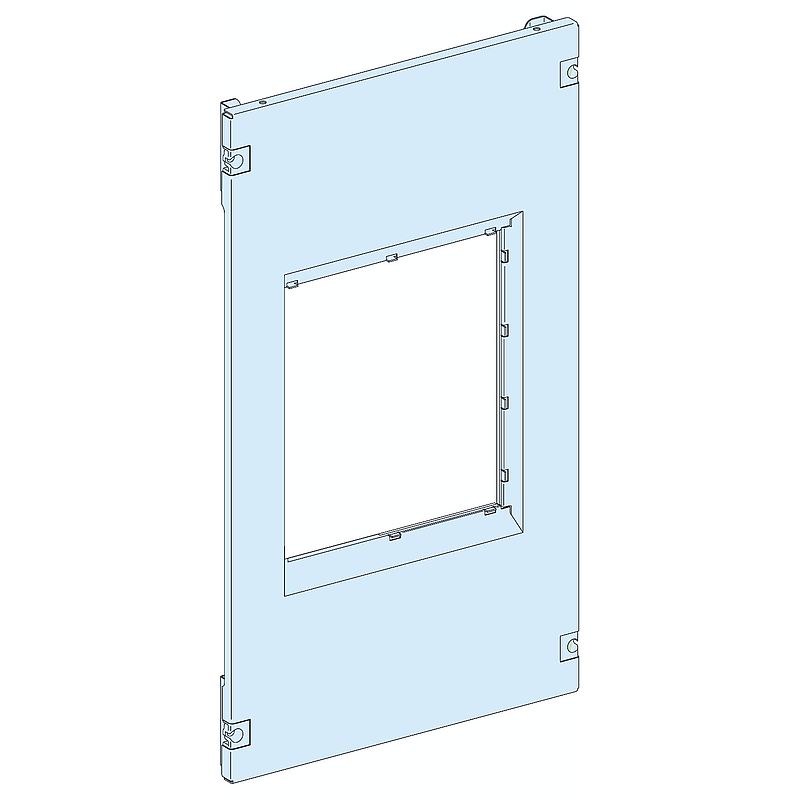

PrismaSeT-P, Frontplatte, MasterPacT MTZ1 3polig,Festeinbau,vertikal,Breite=400mm,Höhe=11Module,Sonderfarbe glatt
LVS03698AZ
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT P |
| Produkt- oder Komponententyp | Blende |
| Zubehör / Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT P Schaltfeld |
| Typ der Frontplatte | Ausschnitt |
| Installiertes Gerät | MasterPacT: fest NT06 - 10 - Steuerung: Kippschalter - vertikal Installation MasterPacT: fest NT12 - Steuerung: Kippschalter - vertikal Installation MasterPacT: fest NT16 - Steuerung: Kippschalter - vertikal Installation |
| Beschreibung der Pole | 1 x 3P: Montageplatte Stütze: NT06 - 10 vertikal Installation 1 x 3P: Montageplatte Stütze: NT12 vertikal Installation 1 x 3P: Montageplatte Stütze: NT16 vertikal Installation |
| Betriebsposition | Horizontal | Zusatzmerkmale |
| Gehäuse-/Schaltschrankbeschreibung | Schaltfeldkanal - Breite 400 mm Tiefe 400 mm |
| Anschlussposition | Frontanschluss |
| Anzahl der vertikalen Module (50 mm) | 11 |
| Normen | IEC 61439-1 IEC 61439-2 |
| Produktzertifizierungen | ASTA |
| Material | Stahl |
| Oberflächenbeschaffenheit | Smooth painting |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Farbe | Mehrfarbig (RAL) |
| Höhe | 550 mm |
| Breite | 321 mm |
| Produktgewicht | 1,88 kg |
| Menge pro Satz | Satz à 1 Stück |
| Funktionseinheit | 400 mm 400 mm PrismaSeT P Schaltfeld MasterPacT NT06 - 10 fest Kippschalter vertikal 3P 1 Frontanschluss 36 400 mm 400 mm PrismaSeT P Schaltfeld MasterPacT NT12 fest Kippschalter vertikal 3P 1 Frontanschluss 36 400 mm 400 mm PrismaSeT P Schaltfeld MasterPacT NT16 fest Kippschalter vertikal 3P 1 Frontanschluss 36 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 3,4 cm |
| VPE 1 Breite | 32,5 cm |
| VPE 1 Länge | 55,5 cm |
| Verpackungsgewicht (Lbs) | 1,833 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 40 cm |
| VPE 2 Länge | 60 cm |
| VPE 2 Gewicht | 11,748 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 24 |
| VPE 3 Höhe | 44 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm |
| VPE 3 Gewicht | 43,992 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=LVS03698AZ_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=LVS03698AZ_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
