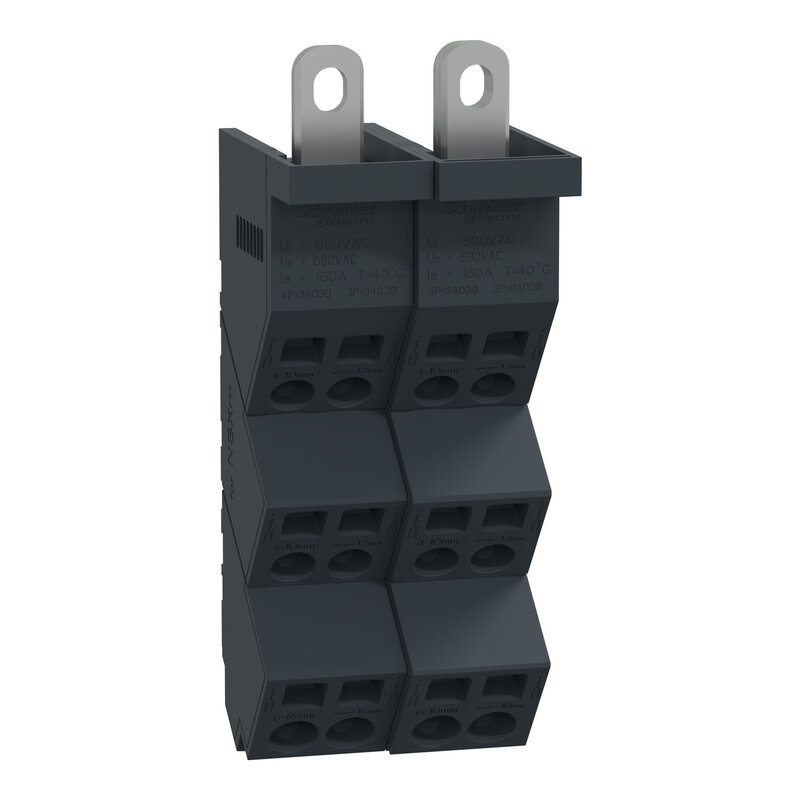

PrismaSeT-P, Linergy DP, Verteilerblock, 3polig,160A
LVS04038
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Baureihe | Linergy |
| Produkt- oder Komponententyp | Verteilerblock |
| Produktname | Linergy DP |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT G Gehäuse PrismaSeT PrismaSeT P Gehäuse PrismaSeT Prisma PH Gehäuse PrismaSeT PrismaSeT Pack 250 Gehäuse ComPacT ComPacT NSXm Leistungsschalter |
| Zubehör / Teilekategorie | Stromverteilungszubehör |
| Schutzart (IP) | IPxx B | Zusatzmerkmale |
| Montagehalterung | Befestigungsplatte Prisma DIN-Schiene |
| Installiertes Gerät | ComPacT: fest NSXm ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSXm ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSXm ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSXm ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation |
| Beschreibung der Pole | 3P |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC |
| [Ui] Bemessungs-Isolationsspannung | 800 V AC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ie] Betriebsbemessungstrom | 160 A bei 40 °C |
| [Ipk] Bemessungs-Stoßstrom | 20 kA |
| I²t bei Aktivierung | 4700000 A².s |
| Anschlüsse - Klemmen | Versorgung: Öse (pro Phase) 70 mm² Verteilung: Federklemme (pro Phase) , 4 x 4…10 mm² (starr oder flexibel) Verteilung: Federklemme (pro Phase) , 2 x 6…16 mm² (starr oder flexibel) |
| 9-mm-Raster | 9 |
| Höhe | 140 mm |
| Breite | 81 mm |
| Tiefe | 58 mm |
| Farbe | Anthrazitgrau (RAL 7016) | Montage |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Glühdrahtbeständigkeit | 960 °C entspricht IEC 60695-2-11 |
| Normen | IEC 60947-7-1 IEC 61439-1, Innengehäuse IEC 61439-2, Innengehäuse |
| Produktzertifizierungen | ASTA |
| Umgebungstemperatur bei Betrieb | -25…55 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 6,600 cm |
| VPE 1 Breite | 9,800 cm |
| VPE 1 Länge | 14,500 cm |
| Verpackungsgewicht (Lbs) | 564,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,970 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 80 |
| VPE 3 Höhe | 28,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 59,120 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LVS04038_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LVS04038_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
