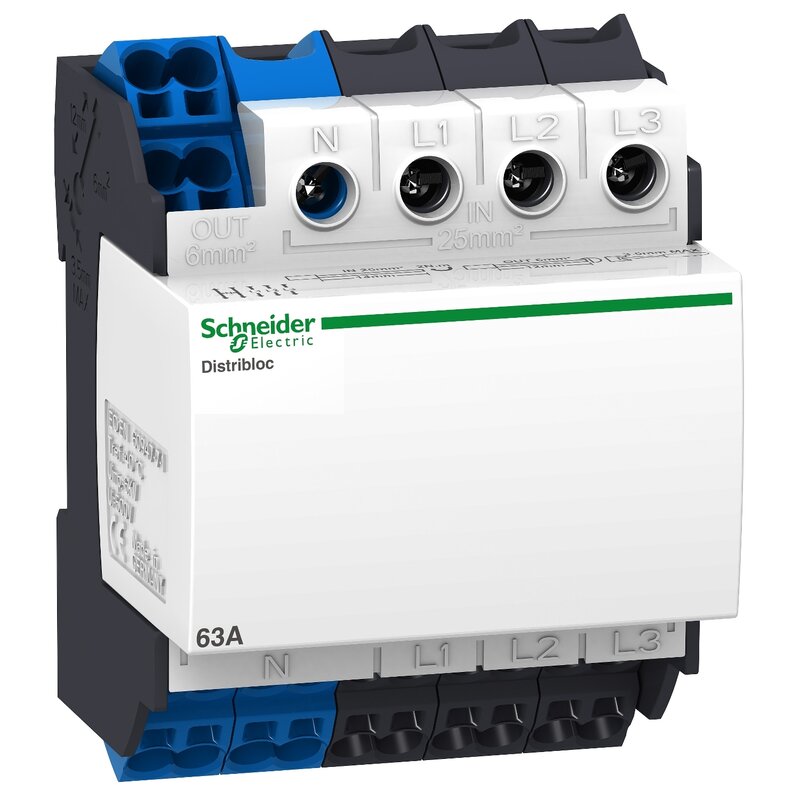

Distribution block, Linergy DX, 4P, 63A, 4 modules, 24 holes, quick connection top
LVS04040
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Produkt- oder Komponententyp | Verteilerblock |
| Produktname | Linergy DX |
| Kompatible Produktfamilie | Prisma PrismaSeT Pragma |
| Produktkompatibilität | Räumliche Abgrenzungen |
| Schutzart (IP) | IPxx B | Zusatzmerkmale |
| Position des Anschlusses | Oben |
| Montagehalterung | DIN-Schiene |
| Beschreibung der Pole | 4P |
| [Ue] Bemessungs-Betriebsspannung | 440 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| [Ie] Betriebsbemessungstrom | 63 A bei 40 °C |
| [In] Bemessungsstrom | 63 A bei 40 °C |
| Anschlüsse - Klemmen | Versorgung: Tunnelklemmen16 mm² (flexibel) Versorgung: Tunnelklemmen25 mm² (fest) Verteilung: Federklemme (Phase) , 12 x 2,5…6 mm² (flexibel) Verteilung: Federklemme (Phase) , 12 x 2,5…6 mm² (fest) Verteilung: Federklemme (Neutral) , 12 x 2,5…6 mm² (flexibel) Verteilung: Federklemme (Neutral) , 12 x 2,5…6 mm² (fest) |
| 9-mm-Raster | 8 |
| Gesamtzahl der 18-mm-Module | 4 |
| Höhe | 96,5 mm |
| Breite | 72 mm |
| Tiefe | 62 mm |
| Produktgewicht | 0,29 kg | Montage |
| Verschmutzungsgrad | 3 |
| Glühdrahtbeständigkeit | 960 °C entspricht IEC 60695-2-11 |
| Normen | IEC 60947-7-1 IEC 61439-2 IEC 61439-1 |
| Produktzertifizierungen | ASEFA | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 7,500 cm |
| VPE 1 Länge | 10,500 cm |
| Verpackungsgewicht (Lbs) | 311,200 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 30 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 9,736 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Nein |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| SCIP-Nummer | C95acd0e-e3b4-4bda-b03d-6f10ba692f04 |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
