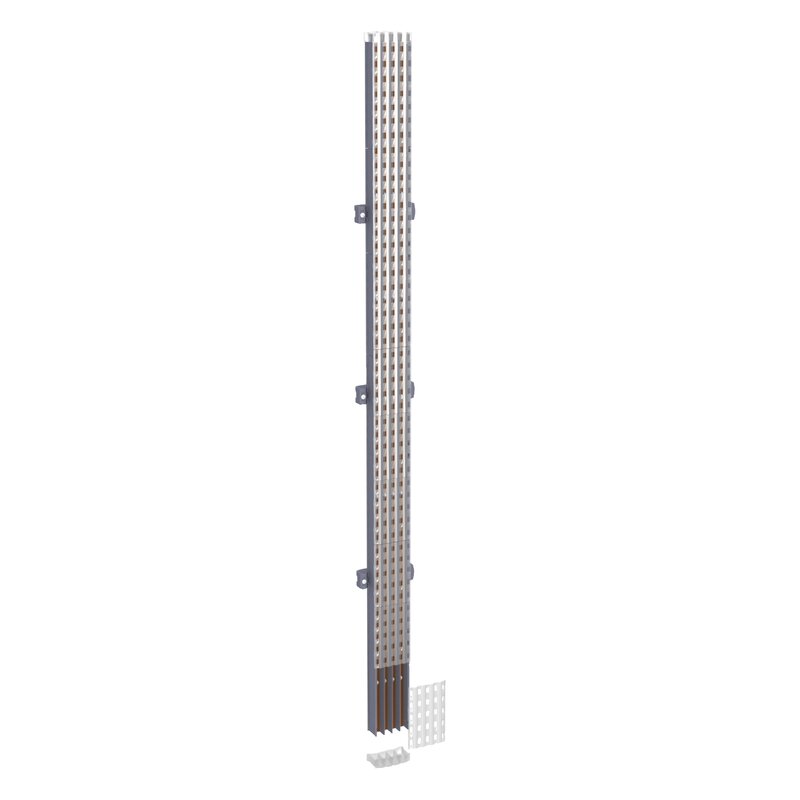

PrismaSeT-P, Linergy BW, Sammelschiene, 250A,3polig,Länge=14000mm

LVS04117

Materialpreisgruppe : DF

94,10 €

EAN Code: 3606481871848

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Technical illustration	Download
Instruction sheet	Download
Catalog	Download
CAD	Download
Environmental Disclosure	Download

Hauptmerkmale
Baureihe	Linergy
Baureihe	Linergy
Produkt- oder Komponententyp	Sammelschiene
Produktname	Linergy BW
Produktname	PrismaSeT PrismaSeT G Gehäuse PrismaSeT PrismaSeT P Gehäuse
Schutzart (IP)	IPxx B
Beschreibung der Sammelschiene	Isolierte Schiene
Menge pro Satz	Satz à 1 Stück
Zusatzmerkmale
Beschreibung der Pole	3P
Installationsrichtung	Vertikal, Betriebsstellung: Rückseite
die Installationsbeschreibung	Schaltfeld - Breite 650 mm Bodenstehendes Gehäuse - Breite 600 mm Wandmontiertes Gehäuse - Breite 600 mm
[Ui] Bemessungs-Isolationsspannung	750 V AC
Bemessungsstoßspannungsfestigkeit [Uimp]	8 kV
[Ie] Betriebsbemessungstrom	250 A
Nennkurzzeitstrom Icw	13 kA (1 s)
[Ipk] Bemessungs-Stoßstrom	30 kA
I²t bei Aktivierung	169000 kA².s
zulässiger Strom	250 A
Länge	1400 mm
Höhe	85 mm
Tiefe	45 mm
Produktgewicht	5,36 kg
Typ d. Sammelsch.-Anschlusses	M6-Gewindebohrung
Anschlussraster	Verbindung alle 25 mm
Montage
Normen	IEC 61439-2 IEC 61439-1
Produktzertifizierungen	ASTA
Mechanische Robustheit	Seismische Tests Strukturverstärkung - 2,5G entspricht IEC 60068-2-57
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
VPE 1 Höhe	4,000 cm
VPE 1 Breite	12,800 cm
VPE 1 Länge	152,500 cm
Verpackungsgewicht (Lbs)	5,630 kg
VPE 2 Art	PAL
VPE 2 Menge	27
VPE 2 Höhe	29,000 cm
VPE 2 Breite	120,000 cm
VPE 2 Länge	202,000 cm
VPE 2 Gewicht	167,500 kg
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	F6ea8288-cb4b-47d2-96e2-5a4de3af423a
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
PVC-frei	Ja
Rücknahme	Ja
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt mit halogenfreien Kunststoffteilen
Silikonfrei	Ja
EU-RoHS-Richtlinie	https://download.schneider-electric.com/files?p_Doc_Ref=LVS04117_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.schneider-electric.com/files?p_Doc_Ref=LVS04117_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
