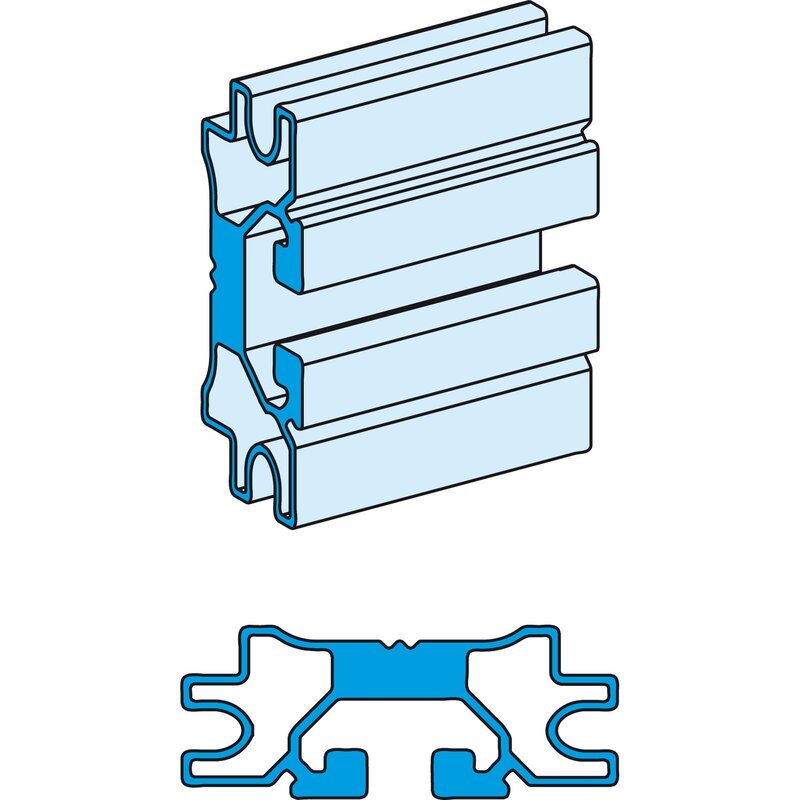

PrismaSeT-P, Linergy LGYE, Sammelschiene, horizontal und vertikal,800A,Länge=2000mm
LVS04561
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical illustration
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (8)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Baureihe | Linergy |
| Produkt- oder Komponententyp | Profilsammelschiene |
| Produktname | Linergy LGYE |
| Produktname | PrismaSeT PrismaSeT P Gehäuse |
| Zubehör / Teilekategorie | Zubehör für Schienenverteiler |
| Beschreibung der Sammelschiene | Linergy |
| Menge pro Satz | Satz à 1 Stück | Zusatzmerkmale |
| Installationsrichtung | Horizontal, Betriebsstellung: oben Horizontal, Betriebsstellung: unten |
| die Installationsbeschreibung | Schaltfeld - Breite 650 mm Schaltfeld - Breite 650 + 150 mm Schaltfeldkanal - Breite 300 mm Schaltfeldkanal - Breite 400 mm |
| [Ui] Bemessungs-Isolationsspannung | 1000 V |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 12 kV (Verschmutzungsgrad: 3) |
| [Ie] Betriebsbemessungstrom | 800 A |
| Nennkurzzeitstrom Icw | 30 kA (1 s) für 2 Träger (horizontal Stellung) |
| zulässiger Strom | 800 A bei 35 °C: <= IP31 680 A bei 35 °C: IP31 |
| Länge | 2000 mm |
| Breite | 60 mm |
| Tiefe | 23 mm |
| Produktgewicht | 2,11 kg |
| Farbe | Natur |
| Typ d. Sammelsch.-Anschlusses | Einzel-T-Schlitz |
| Anschlussraster | Freie Anschlussposition | Montage |
| Normen | IEC 61439-2 IEC 61439-1 |
| Produktzertifizierungen | ASTA | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 3,2 cm |
| VPE 1 Breite | 6,6 cm |
| VPE 1 Länge | 210,0 cm |
| Verpackungsgewicht (Lbs) | 2,344 kg |
| VPE 2 Art | PAL |
| VPE 2 Menge | 48 |
| VPE 2 Höhe | 24,0 cm |
| VPE 2 Breite | 120,0 cm |
| VPE 2 Länge | 202,0 cm |
| VPE 2 Gewicht | 133,0 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein, wir haben den Einsatz von Kunststoff in der Verpackung gemäß den Vorschriften und unter Berücksichtigung von Qualitäts- und Sicherheitsstandards minimiert |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 239 |
| Total lifecycle Carbon footprint | 239 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 31.81254375 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 32 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.306515434 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.3 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.224805425 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.2 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 205.324751 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 205 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.068375755 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Silikonfrei | Ja |
| Recyclingfähigkeitspotential in % | 98 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=LVS04561_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=LVS04561_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
14 Dokumente
| Linergy - Distribution and Connection Systems - English
08/04/25 · Catalog |
48,1 MB | Download |
| LVS04561 REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| LVS04561 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Linergy Evolution Busbars - Product Environmental Profile 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| Profil JdB horizontal - 1600A - L=2000mm - Profil Environnemental Produit 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| PrismaSeT 6300 Catalog
15/03/25 · Catalog |
47,2 MB | Download |
| PrismaSeT Linergy Lgye Profile 800 A W2000 - 3D CAD 15/03/25 · CAD | 0,2 MB | Download |
| Declaratie de conformitate PrismaSeT G 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Declaratie de conformitate PrismaSeT P 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Universal Enclosures - 2025 Catalog (English)
15/03/25 · Catalog |
0,7 MB | Download |
| Catalog PrismaSeT P 15/03/25 · Catalog | 188,9 MB | Download |
| Catalogue PrismaSeT P Active 15/03/25 · Catalog | 189,9 MB | Download |
| PrismaSeT_LVS04561_Linergy Lgye Profile 800 A W2000 16/09/24 · Technical illustration | 0,0 MB | Download |
| 01/01/70 Declaration of conformity | 0,0 MB | Download |
