PrismaSeT-P, Linergy LGYE, Verbindung, gerade vertikal,630-1600A
LVS04602
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical illustration
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Funktionen: Kompatible Produkte
Funktionen (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Baureihe | Linergy |
| Produkt- oder Komponententyp | Anschluss |
| Produktname | Linergy LGYE |
| Produktname | PrismaSeT PrismaSeT P Gehäuse Linergy Linergy LGYE Sammelschiene |
| Geliefertes Zubehör | Befestigungsrahmen Befestigungselemente |
| Normen | IEC 61439-2, Innengehäuse IEC 61439-1, Innengehäuse |
| Produktzertifizierungen | ASTA | Zusatzmerkmale |
| Schaltfeld-Geräte-Verbindung | Linergy-Sammelschiene |
| installiertes Gerät | Verbindung: Sammelschiene vertikal Installation |
| [Ie] Betriebsbemessungstrom | 1600 A |
| Höhe | 140 mm |
| Breite | 50 mm |
| Tiefe | 4 mm |
| Produktgewicht | 0,7 kg |
| Menge pro Satz | Satz à 1 Stück | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 3,500 cm |
| VPE 1 Breite | 5,500 cm |
| VPE 1 Länge | 14,500 cm |
| Verpackungsgewicht (Lbs) | 695,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 7,290 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 120 |
| VPE 3 Höhe | 43,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 97,400 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein, wir haben den Einsatz von Kunststoff in der Verpackung gemäß den Vorschriften und unter Berücksichtigung von Qualitäts- und Sicherheitsstandards minimiert |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 38 |
| Total lifecycle Carbon footprint | 38 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 9.473189222 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 9 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.091274647 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.066942913 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.1 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 28.27372497 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 28 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.31814261 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.3 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Silikonfrei | Ja |
| Recyclingfähigkeitspotential in % | 98 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=LVS04602_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=LVS04602_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
15 Dokumente
| LVS04602 REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| LVS04602 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Linergy Evolution Busbars - Product Environmental Profile 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| Profil JdB horizontal - 1600A - L=2000mm - Profil Environnemental Produit 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| PrismaSeT 6300 Catalog
15/03/25 · Catalog |
47,2 MB | Download |
| PrismaSeT Linergy Lgye Vertical Connection 1600 A - 3D CAD 15/03/25 · CAD | 0,9 MB | Download |
| Declaratie de conformitate PrismaSeT G 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Declaratie de conformitate PrismaSeT P 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Universal Enclosures - 2025 Catalog (English)
15/03/25 · Catalog |
0,7 MB | Download |
| Catalog PrismaSeT P 15/03/25 · Catalog | 188,9 MB | Download |
| Catalogue PrismaSeT P Active 15/03/25 · Catalog | 189,9 MB | Download |
| Linergy LGYE - Connections to horizontal busbars- Gebrauchsanleitung 15/03/25 · Instruction sheet | 1,7 MB | Download |

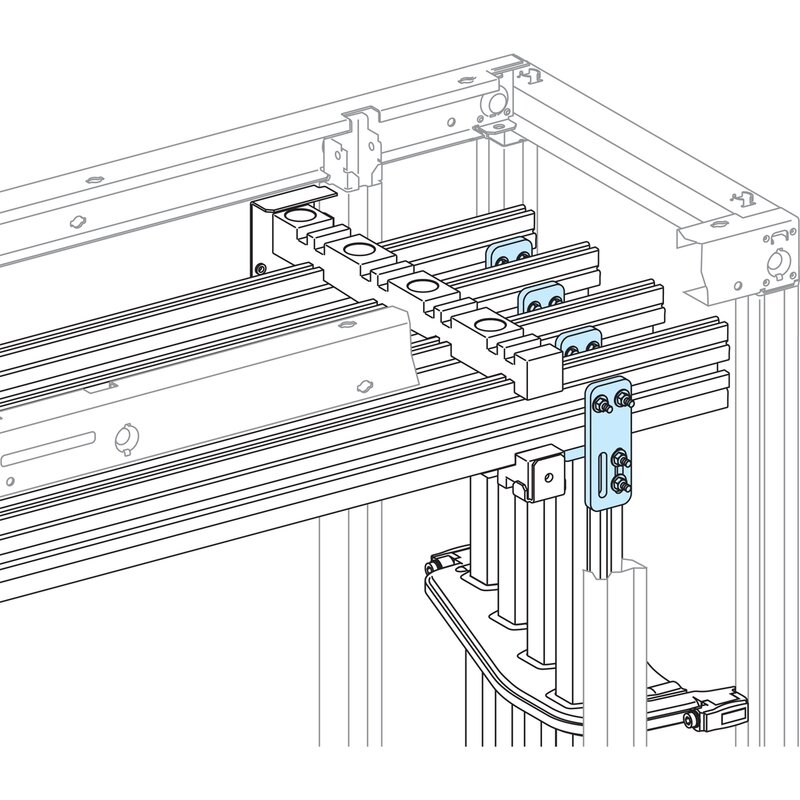

| PrismaSeT_LVS04602_Linergy Lgye Vertical Connection 1600 A 15/03/25 · Technical illustration | 0,0 MB | Download |
| 4000 A connection plate 10 mm Horizinral busbar - Vertical flat- Gebrauchsanleitung 15/09/24 · Instruction sheet | 0,9 MB | Download |
| 01/01/70 Catalog | 0,0 MB | Download |
