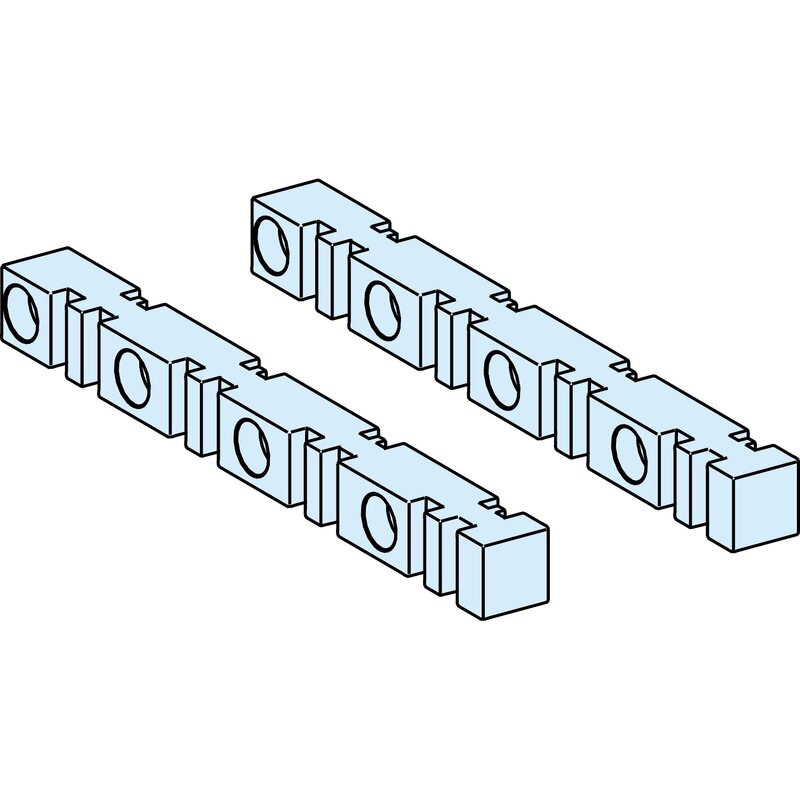

PrismaSeT-P, Linergy LGYE/BS, Sammelschienenträger, frei
LVS04662
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical illustration
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Funktionen: Kompatible Produkte
Funktionen (20)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Baureihe | Linergy |
| Produkt- oder Komponententyp | Sammelschienenhalter |
| Produktname | Linergy BS |
| Produktname | Linergy Linergy LGYE Sammelschiene Linergy Linergy BS Sammelschiene PrismaSeT PrismaSeT P Gehäuse |
| Produktkompatibilität | Sammelschienenträger | Zusatzmerkmale |
| Schaltschrank-Geräteanschluss | Linergy BS horizontal Sammelschiene - freie Montage Linergy BS seitlich Sammelschiene - freie Montage Linergy BS Rückseite Sammelschiene - freie Montage Linergy LGYE horizontal Sammelschiene - freie Montage Linergy LGYE seitlich Sammelschiene - freie Montage |
| die Installationsbeschreibung | Schaltfeld - Breite 650 mm Schaltfeldkanal - Breite 150 mm Schaltfeldkanal - Breite 300 mm Schaltfeld - Breite 400 mm |
| Menge pro Satz | Satz à 1 Stück |
| Produktgewicht | 0,8 kg | Montage |
| Normen | IEC 61439-1 IEC 61439-2 |
| Produktzertifizierungen | ASTA | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 5,000 cm |
| VPE 1 Breite | 3,100 cm |
| VPE 1 Länge | 30,330 cm |
| Verpackungsgewicht (Lbs) | 777,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 9,690 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 288 |
| VPE 3 Höhe | 57,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 237,776 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein, wir haben den Einsatz von Kunststoff in der Verpackung gemäß den Vorschriften und unter Berücksichtigung von Qualitäts- und Sicherheitsstandards minimiert |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=LVS04662_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=LVS04662_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
15 Dokumente
| Linergy - Distribution and Connection Systems - English
08/04/25 · Catalog |
48,1 MB | Download |
| LVS04662 EU-RoHS-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| LVS04662 REACh-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| PrismaSeT 6300 Catalog
15/03/25 · Catalog |
47,2 MB | Download |
| PrismaSet P Cubicles up to 4000A 15/03/25 · Environmental Disclosure | 0,5 MB | Download |
| PrismaSeT 5/10Mm Busbars Free Support - 3D CAD 15/03/25 · CAD | 0,6 MB | Download |
| Declaratie de conformitate PrismaSeT P 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Declaratie de conformitate PrismaSeT G 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Catalog PrismaSeT P 15/03/25 · Catalog | 188,9 MB | Download |
| Catalogue PrismaSeT P Active 15/03/25 · Catalog | 189,9 MB | Download |
| Catalog PrismaSeT P 4000A 14/10/24 · Catalog | 111,0 MB | Download |
| PrismaSeT_LVS04662_5/10Mm Busbars Free Support 16/09/24 · Technical illustration | 0,0 MB | Download |
| Linergy LGYE - Busbar supports - Fixed support - Support arm - Gebrauchsanleitung 15/09/24 · Instruction sheet | 1,3 MB | Download |
| Support for Linergy Evolution or 5/10mm Cu horizontal busbars - Gebrauchsanleitung 15/09/24 · Instruction sheet | 3,2 MB | Download |
| 01/01/70 Declaration of conformity | 0,0 MB | Download |
