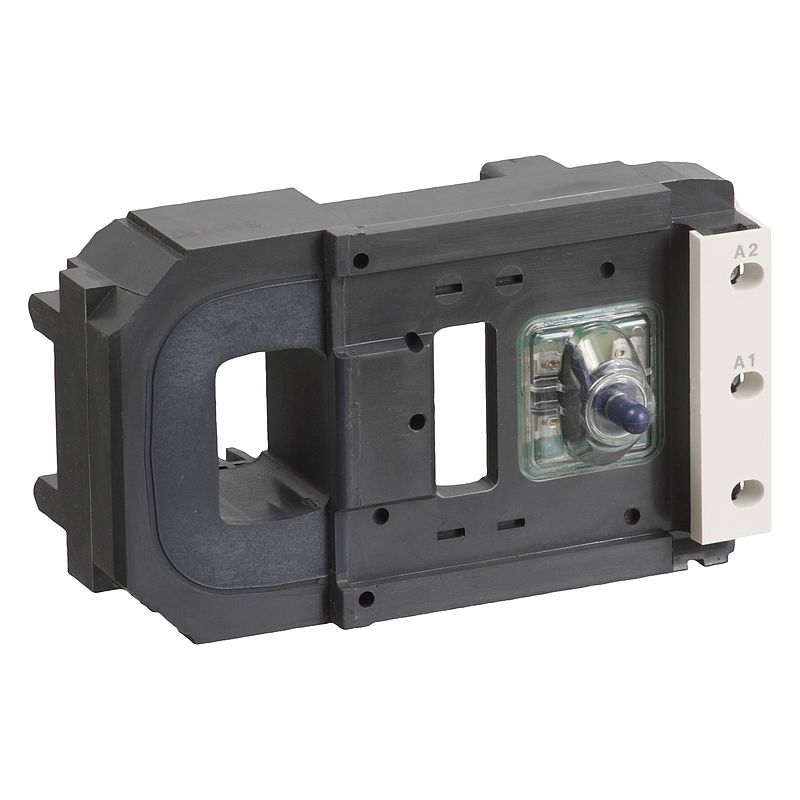

Schützspule, 265-277V40-400Hz, für F400

LX1FJ280

Lieferbar solange Restbestän…

Eingestellt am: 05. April 2023

EAN Code: 3389110225464

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Certificate	Download
Katalog	Download
Declaration of Conformity (Sustainability)	Download
Circularity Profile	Download
Environmental Disclosure	Download

Hauptmerkmale
Baureihe	TeSys
Produkt- oder Komponententyp	Schützspule
Kurzbezeichnung des Geräts	LX1FJ
Kompatible Produktfamilie	TeSys TeSys F LC1F Schütz
Produktkompatibilität	LC1F400
Steuerstromkreis-Typ	AC bei 40 - 400 Hz
[Uc] Steuerkreisspannung	265 - 277 V AC 40 - 400 Hz
Induktivität des geschlossenen Stromkreises	8,1 H
Durchschnittlicher Widerstand	61 Ohm Einschaltstrom bei 20 °C 1700 Ohm Halten bei 20 °C
Betriebszeit	100 - 170 ms Öffnung 40 - 75 ms Schließung
Mechanische Lebensdauer	10 Mcycles
Max. Betriebsrate	2400 cyc/h 55 °C
Zusatzmerkmale
Spulentechnologie	Ohne integriertes Beschaltungsmodul
Steuerkreisspannungsgrenzen	Betrieb: 0,85 - 1,1 Uc 40 - 400 Hz (bei 55 °C) Abfallspannung: 0,3 - 0,5 Uc 40 - 400 Hz (bei 55 °C)
Anzugsleistung in VA	1075 VA 40 - 400 Hz cos phi 0,9 (bei 20 °C)
Halteleistungsaufnahme in VA	15 VA 40 - 400 Hz cos phi 0,3 (bei 20 °C)
Wärmeabgabe	14 W bei 40 - 400 Hz
Montage
Umgebungstemperatur bei Betrieb	-5…55 °C
Produktgewicht	1 kg
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

EU-RoHS-Richtlinie	Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Ja
Rücknahme	Nein
Total lifecycle Carbon footprint	70 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.9122731131826548
CO2 Fußabdruck am Ende der Betriebsdauer	0.9 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.049774529084509175
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.0003999825873412172
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	68.82266544572599
Carbon footprint of the use phase [B2, B3, B4, B6]	69 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	0.28693227533080673
Carbon footprint of the end-of-life phase [C1 to C4]	0.3 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.)	70
