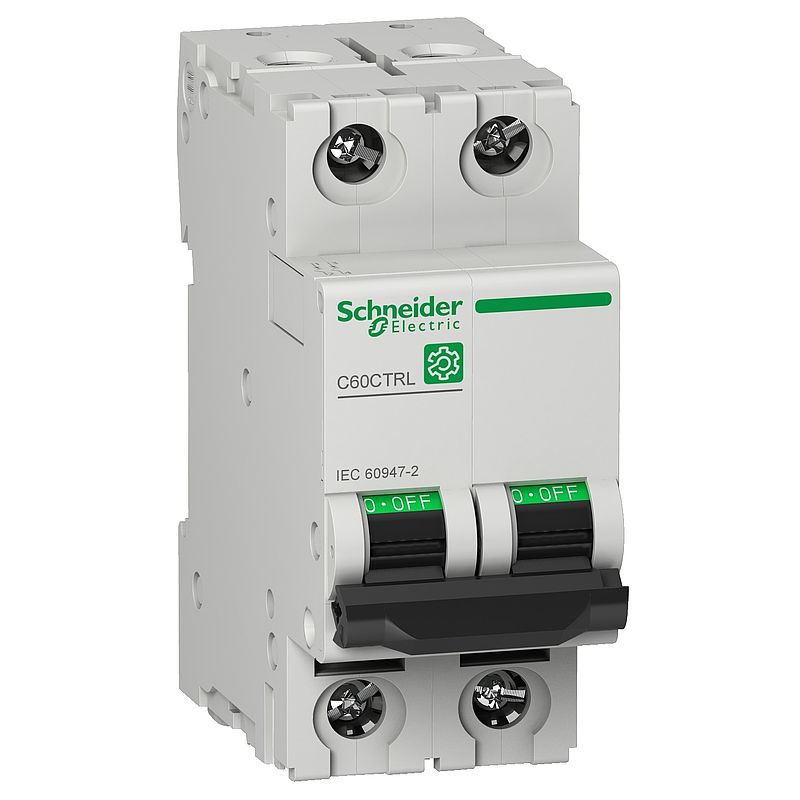

Multi 9 OEM LS-Schalter C60CTRL 2-polig 2A C-Char. 100kA IEC60947-2
M9C01202
Hauptdokumente
 Produktdatenblatt |
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Brochure
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (4)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (10)
Erweiterungen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Multi 9 |
| Produktname | Multi9 C60 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | C60CTRL |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 2P |
| Anzahl der geschützten Pole | 2 |
| [In] Bemessungsstrom | 2 A |
| Netzwerktyp | AC DC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Ausschaltvermögen | 100 kA Icu bei 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 30 kA Icu bei 125 V DC entspricht EN/IEC 60947-2 100 kA Icu bei 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A entspricht EN/IEC 60947-2 |
| Normen | EN/IEC 60947-2 |
| Produktzertifizierungen | CE |
| Netzwerkfrequenz | 50/60 Hz |
| Konformitätskennzeichen | UKCA RCM |
Zusatzmerkmale |
| Eignung für Isolation | Ja entspricht EN/IEC 60947-2 |
| [Ue] Betriebsbemessungsspannung | 240 V AC 50/60 Hz zwischen Phasen 415 V AC 50/60 Hz zwischen Phasen 125 V DC |
| Magnetische Auslösegrenze | 8,5 x In ± 20 %0AC 12 x In ± 20 %0DC |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 50 kA 50 % entspricht EN/IEC 60947-2 - 240 V AC 50/60 Hz 30 kA 100 % entspricht EN/IEC 60947-2 - 125 V DC 50 kA 50 % entspricht EN/IEC 60947-2 - 415 V AC 50/60 Hz |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht EN/IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 4 |
| Höhe | 81 mm |
| Breite | 36 mm |
| Tiefe | 72 mm |
| Produktgewicht | 0,24 kg |
| Farbe | Grau |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten)1…25 mm² - fest Tunnelklemmen (oben oder unten)1…25 mm² - flexibel Tunnelklemmen (oben oder unten)1…25 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Erdschlussschutz | Separater Block | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-2 |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -30…70 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 218 g |
| VPE 1 Höhe | 7,5 cm |
| VPE 1 Breite | 3,6 cm |
| VPE 1 Länge | 8,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 1,354 kg |
| VPE 2 Höhe | 7,8 cm |
| VPE 2 Breite | 8,7 cm |
| VPE 2 Länge | 22,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 16,849 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
