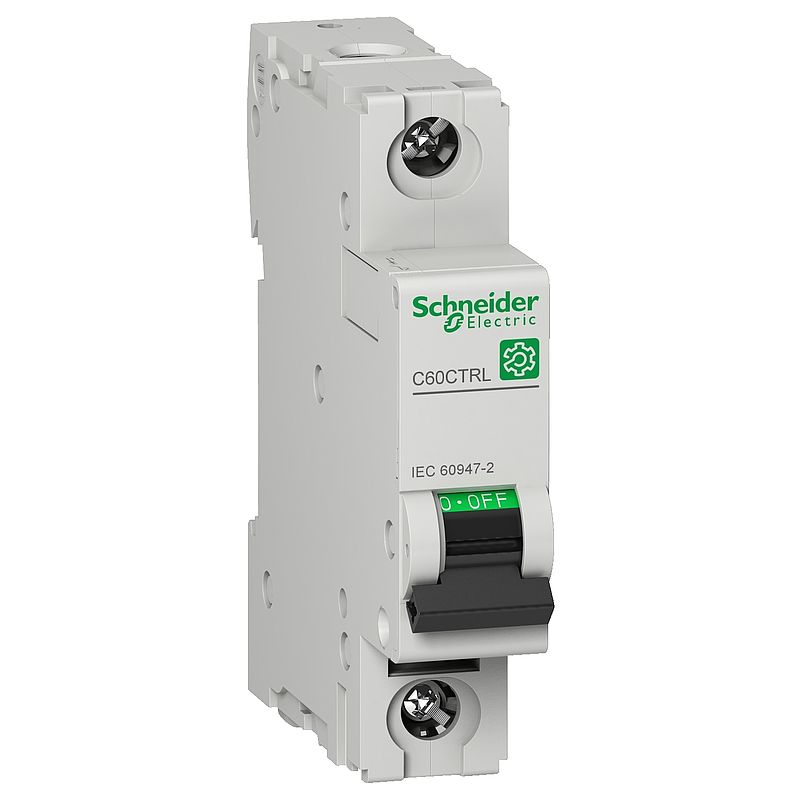

Multi 9 OEM LS-Schalter C60CTRL 1-polig 1A Z-Char. 100kA IEC60947-2
M9C02301
Materialpreisgruppe
: DY
Hauptdokumente
 Produktdatenblatt |
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Brochure
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (10)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Multi 9 |
| Produktname | Multi9 C60 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | C60CTRL |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 1P |
| Anzahl der geschützten Pole | 1 |
| [In] Bemessungsstrom | 1 A |
| Netzwerktyp | AC DC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | Z |
| Ausschaltvermögen | 100 kA Icu bei 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 25 kA Icu bei 60 V DC entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A entspricht EN/IEC 60947-2 |
| Normen | EN/IEC 60947-2 |
| Produktzertifizierungen | CE |
| Netzwerkfrequenz | 50/60 Hz |
| Konformitätskennzeichen | UKCA RCM |
Zusatzmerkmale |
| Eignung für Isolation | Ja entspricht EN/IEC 60947-2 |
| [Ue] Betriebsbemessungsspannung | 240 V AC 50/60 Hz zwischen Phase und Neutral 60 V DC |
| Magnetische Auslösegrenze | 3 x In ± 20 %0AC 4,2 x In ± 20 %0DC |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 50 kA 50 % entspricht EN/IEC 60947-2 - 240 V AC 50/60 Hz 25 kA 100 % entspricht EN/IEC 60947-2 - 60 V DC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht EN/IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 81 mm |
| Breite | 18 mm |
| Tiefe | 72 mm |
| Produktgewicht | 0,12 kg |
| Farbe | Grau |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten)1…25 mm² - fest Tunnelklemmen (oben oder unten)1…25 mm² - flexibel Tunnelklemmen (oben oder unten)1…25 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Erdschlussschutz | Separater Block | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-2 |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -30…70 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 110,000 g |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 1,800 cm |
| VPE 1 Länge | 8,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 1,356 kg |
| VPE 2 Höhe | 7,800 cm |
| VPE 2 Breite | 8,700 cm |
| VPE 2 Länge | 22,500 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 144 |
| VPE 3 Gewicht | 16,863 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | 40a4e715-7fff-45ff-88bf-38212f6a80a5 |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=M9C02301_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=M9C02301_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Silikonfrei | Nein |
| Recyclingfähigkeitspotential in % | 56 |
| Total lifecycle Carbon footprint | 72 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.4918112763094356 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 1 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.029331540593719663 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.00951742322463946 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 69.47642307692306 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 69 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.5885560914315899 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.6 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 72 |
