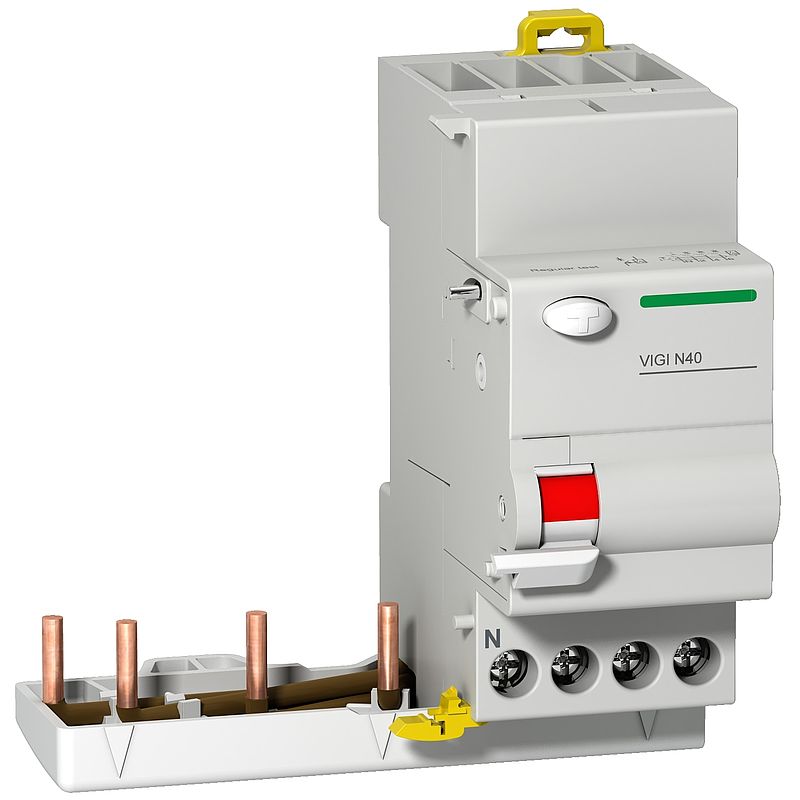

Multi 9 OEM Vigi N40 3-polig+N 40A 300mA Typ AC für LS-Schalter N40N
M9Y14740
Materialpreisgruppe
: DY
341,00 EUR
EAN Code: 3606480578427
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Konformitätserklärung
|
Download |
|
Produktumweltprofil
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Benutzerhandbuch
|
Download |
|
Broschüre
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (6)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Multi 9 |
| Produkt- oder Komponententyp | Zusätzliche Fehlerstrom-Schutzeinrichtungen |
| Kurzbezeichnung des Geräts | Vigi N40 |
| Kompatible Produktfamilie | Multi 9 Multi9 N40 N40N |
| Beschreibung der Pole | 3P + N |
| Neutralposition | Links |
| [In] Bemessungsstrom | 40 A entspricht EN/IEC 61009-1 |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 400/415 V AC 50 Hz |
| Erdschlussempfindlichkeit | 300 mA entspricht EN/IEC 61009-1 |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ AC |
| 9-mm-Raster | 4 |
| Normen | EN/IEC 61009-1 EN/IEC 61009-2-1 |
Zusatzmerkmale |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 Hz entspricht EN/IEC 61009-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht EN/IEC 61009-1 |
| Lokale Signalisierung | Fehlermeldeanzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| elektrischer Anschluss für LS-Schalter | Mit Schrauben |
| Höhe | 91 mm |
| Breite | 36 mm |
| Tiefe | 69 mm |
| Produktgewicht | 210 g |
| Farbe | Grau |
| Anschlüsse - Klemmen | Tunnelklemmen (unten) 0,75…16 mm² - fest Tunnelklemmen (unten) 0,33…10 mm² - flexibel Tunnelklemmen (unten) 0,33…10 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 13 mm für unten Verbindung |
| [M] Anzugsdrehmoment | 2 Nm unten | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht IEC 61009 |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -5…60 °C |
| Umgebungstemperatur bei Lagerung | -40…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 196,000 g |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 10,500 cm |
| VPE 1 Länge | 11,200 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 18 |
| VPE 2 Gewicht | 3,969 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 144 |
| VPE 3 Gewicht | 43,752 kg |
| VPE 3 Höhe | 44,400 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | E30d8de5-e712-4620-931e-4a4cf9525d5a |
| Rücknahme | No |
13 Dokumente
| M9Y14740 REACh-Erklärung
03/04/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| M9Y14740 EU-RoHS-Erklärung
03/04/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| multistandard protection for oem applications brochure multi9 15/03/25 · Broschüre | 1,1 MB | Download |
| Certificate for Multi9 Vigi C60 15/03/25 · Zertifikat | 1,8 MB | Download |
| Routine operating checks of Residual Current Devices - User Guide 15/03/25 · Benutzerhandbuch | 1,4 MB | Download |
| CEBEC certificate 15/03/25 · Zertifikat | 1,1 MB | Download |
| CEBEC certificate 15/03/25 · Zertifikat | 0,2 MB | Download |
| Multi9 - Catalog 19 December 2024 - Multistandard protection for OEM applications
15/03/25 · Katalog |
49,5 MB | Download |
| VIGI DT40 - PEP 15/03/25 · Produktumweltprofil | 0,4 MB | Download |
| DoC for Multi9 VigiC60 diff blocks 16/01/25 · Konformitätserklärung | 0,8 MB | Download |
| EU Declaration of Conformity Schneider Electric 16/01/25 · Konformitätserklärung | 0,1 MB | Download |
| Multi 9 Vigi N40 40A 3PPN Adaptable residual current device - 3D CAD 18/09/24 · CAD | 1,1 MB | Download |
| UKCA decl - FD18062501-UK - RCD Vigi N40 3PN 17/09/24 · Konformitätserklärung | 0,4 MB | Download |
