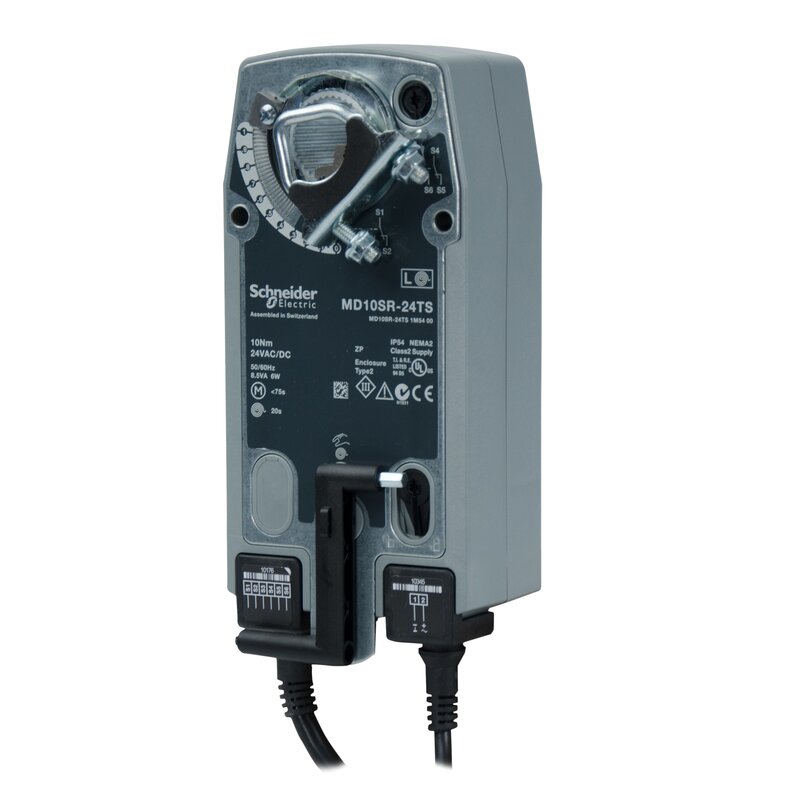

MD10SR-24TS – Modulierender Klappenstellantrieb mit Federrücklauf und Rückmeldung

MD10SR-24TS

EAN Code: 3606489660291

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Specification guide	Download
Instruction sheet	Download
Catalog	Download

Hauptmerkmale
Produkt- oder Komponententyp	Stellglied
Stellantriebstyp	Elektrisch
Produktserie Stellantriebe	MD10SR
Stellantriebsmodell	MD10 SR-24TS
Produktbestimmung	Klappen
Stellglied	Drehend
Steuerungstyp	Automatische Rückstellung
Schalterfunktion	2 SPDT
rated supply voltage	24 V AC/DC
Transformator-Nennleistung in VA	8,5 VA
Leistungsaufnahme in W	6 W
Leistungsaufnahme in VA	8,5 VA AC
Halteleistungsaufnahme in W	2,5 W
Verlustleistung Rücklauf	Rückstellung
Steuersignal	2-Position (ein/aus)
elektrische Isolationsklasse	Klasse III
[M] Anzugsdrehmoment	10 lb.in 1.1 N.m
Positionsanzeige	Sichtanzeige
Zusätzliche Merkmale	Doppelleitungskabel
Leitungslänge	1 m
Federrücklaufzeit	75 s
Drehung des Stellantriebs	95 °
Einstellung des Rotationsbereichs	95° maximal (begrenzt durch einen einstellbaren Endanschlag)
Schutzart (IP)	IP54
Umgebungstemperatur bei Betrieb	-30…50 °C
Relative Luftfeuchtigkeit	0…95 % rF, nicht kondensierend
Umgebungstemperatur bei Lagerung	-40…80 °C
Zielregion	Europa Asien-Pazifik. Australien.
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
VPE 1 Höhe	29 cm
VPE 1 Breite	13,2 cm
VPE 1 Länge	10,8 cm
Verpackungsgewicht (Lbs)	2,24 kg
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Quecksilberfrei	Ja
Sustainable packaging	Nein
Verpackung mit Recycling-Karton	Ja
Verpackung ohne Kunststoff	Nein
Rücknahme	Ja
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Total lifecycle Carbon footprint	162 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	21.22276037625844
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	21 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	12.2162882323283
CO₂-Fußabdruck der Distributionsphase [A4]	12 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.1209032590593928
CO₂-Fußabdruck der Installationsphase [A5]	0.1 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	125.008187685672
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	125 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	3.630038827405973
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	4 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.)	162
EU-RoHS-Richtlinie	https://download.se.com/files?p_Doc_Ref=MD10SR-24TS_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Austauschbare Batterie	Nein
REACh-Verordnung	https://download.se.com/files?p_Doc_Ref=MD10SR-24TS_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Recyclingfähigkeitspotential in %	71
