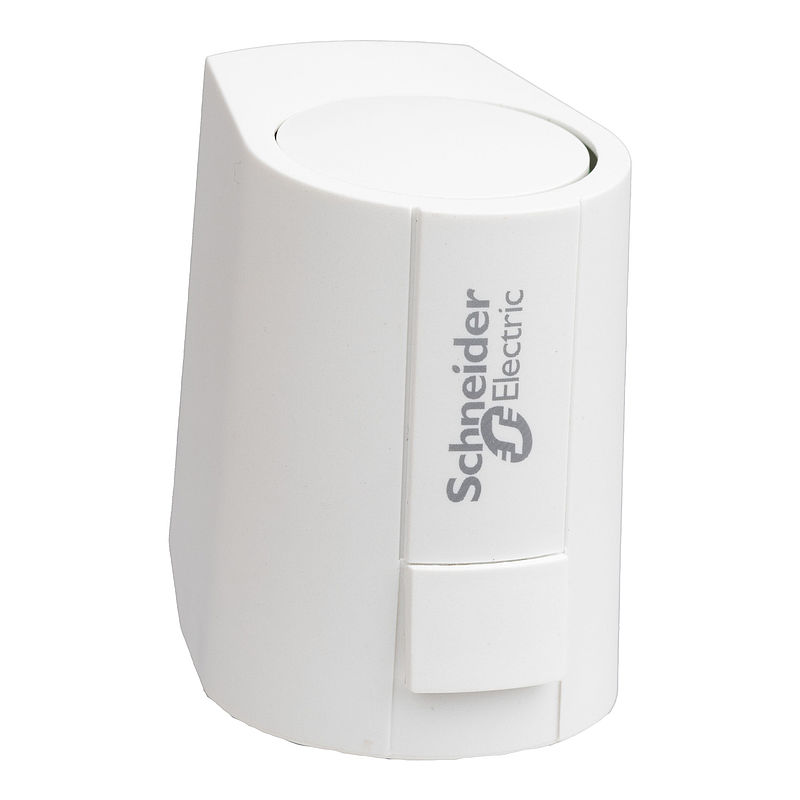

SpaceLogic 0-10V Thermischer Stellantrieb, Schliesser, 24 Vac,+PIBCV-Adapter(VA41)

MP125NO24M
Materialpreisgruppe : Q2
89,30 €
EAN Code: 3606486809402
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of conformity Download
Technical illustration Download
Instruction sheet Download
Specification sheet Download
CAD Download
Declaration of Conformity (Sustainability) Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile: Kompatible Produkte

MPCAB10M

10m Kabel für MP125-Antrieb, Erweiterung für MP125 Antriebe

188,50 €
MP125ADZ80

Adapter, MP125 auf VZ22,VZ32,VZ42 (VA80)

41,60 €
Zubehörteile (2)

Ventile: Kompatible Produkte

VP229E-32BQS

SpaceLogic VP229E PIBCV (PICV), 2-Way, PN16, DN32 (1-¼"), G1-½ Ext. Thread, Std Flow: 0.64…3.2 m³/h (0.18…0.89 l/s).
VP229E-32BQHNT

SpaceLogic VP229E PIBCV (PICV), 2-Way, PN16, DN32, G1-½ Ext. Thread, High Flow: 0.8…4.0 m³/h (0.22…1.1 l/s) No PT plugs.
VP229E-25BQHNT

SpaceLogic VP229E PIBCV (PICV), 2-Way, PN16, DN25, G1-¼ Ext. Thread, High Flow: 0.54…2.7 m³/h (…0.76 l/s), No PT plugs.
VP229E-25BQSNT

SpaceLogic VP229E PIBCV (PICV), 2-Way, PN16, DN25, G1-¼ Ext. Thread, Std Flow: 0.34…1.7 m³/h (…0.47 l/s), No PT plugs.
VP229E-25BQS

SpaceLogic VP229E PIBCV (PICV), 2-Way, PN16, DN25, G1-¼ Ext. Thread, Standard Flow: 0.34…1.7 m³/h (0.094...0.47 l/s).
VP229E-20BQHNT

SpaceLogic VP229E PIBCV (PICV), 2-Way, PN16, DN20, G1 Ext. Thread, High Flow: 0.34…1.7 m³/h (...0.47 l/s), No PT plugs.
VP229E-15BQHNT

SpaceLogic VP229E PIBCV (PICV), 2-Way, PN16, DN15, G3/4 Ext. Thread, High Flow: 0.23…1.14 m³/h (…0.32 l/s), No PT plugs.
VP228E-20BQSNT

SpaceLogic VP228E PIBCV (PICV), 2-Way, PN16, DN20, G1 Ext. Thread, Std Flow: 0.18...0.9 m³/h (...0.25 l/s), No PT plugs.
VP228E-15BQSNT

SpaceLogic VP228E PIBCV (PICV), 2-Way, PN16, DN15, G3/4 Ext. Thread, Std. Flow: 0.09…0.45 m³/h (…0.13 l/s), No PT plugs.
VP228E-15BQL

SpaceLogic VP228E PIBCV (PICV), 2-Way, PN16, DN15, G3/4 Ext. Thread, Low Flow: 0.06...0.28 m³/h (0.015...0.076 l/s).
VP228E-10BQSNT

SpaceLogic VP228E PIBCV (PICV), 2-Way, PN16, DN10, G1/2 Ext. Thread, Std Flow: 0.06…0.28 m³/h (…0.076 l/s), No PT plugs.
VP228E-10BQS

SpaceLogic VP228E PIBCV (PICV), 2-Way, PN16, DN10, G1/2 Ext. Thread, Std Flow: 0.06...0.28 m³/h (0.015...0.076 l/s).
VP228E-10BQL

SpaceLogic VP228E PIBCV (PICV), 2-Way, PN16, DN10, G1/2 Ext. Thread, Low Flow: 0.03...0.15 m³/h (0.008...0.042 l/s).
VP228E-10BQLNT

SpaceLogic VP228E PIBCV (PICV), 2-Way, PN16, DN10, G1/2 Ext. Thread, Low Flow: 0.03…0.15 m³/h (…0.042 l/s), No PT plugs.
VP229E-32BQSNT

SpaceLogic VP229E PIBCV (PICV), 2-Way, PN16, DN32 (1-¼"), G1-½ Ext. Thread, Std Flow: 0.64…3.2 m³/h, No PT plugs.
Ventile (15)

Spezifikationen

Hauptmerkmale
Produktreihe Stellantriebe SpaceLogic
Produkt- oder Komponententyp Stellglied
Stellantriebstyp Thermoelektrisch
Produktserie Stellantriebe MP125
Produktbestimmung druckunabhängige Regelventile
Steuersignal Proportional/modulierend
Zielregion Asien-Pazifik.
Australien.
Europa
Nord-Amerika.
Zusatzmerkmale
Stellglied Linear
Verlust der Leistungsposition Normally open
Steuerungstyp Elektrisch
Schalterfunktion nein
rated supply voltage 24 V AC
Leistungseingangsspannung AC-Toleranz +/-20 %
- 10 %
Leistungseingangsspannung DC-Toleranz +/- 15
Analoger Eingangsbereich 0 - 10 V DC
Rückkopplungssignal No feedback
Stromaufnahme 320 mA
Leistungsaufnahme in W 1,2 W
Hublänge 1,0…6,5 mm
Automatische Kalibrierung des Hubes Richtig
elektrische Isolationsklasse Klasse III
[N] Kraft 125 N
[lbf] Kraft 28 lbf

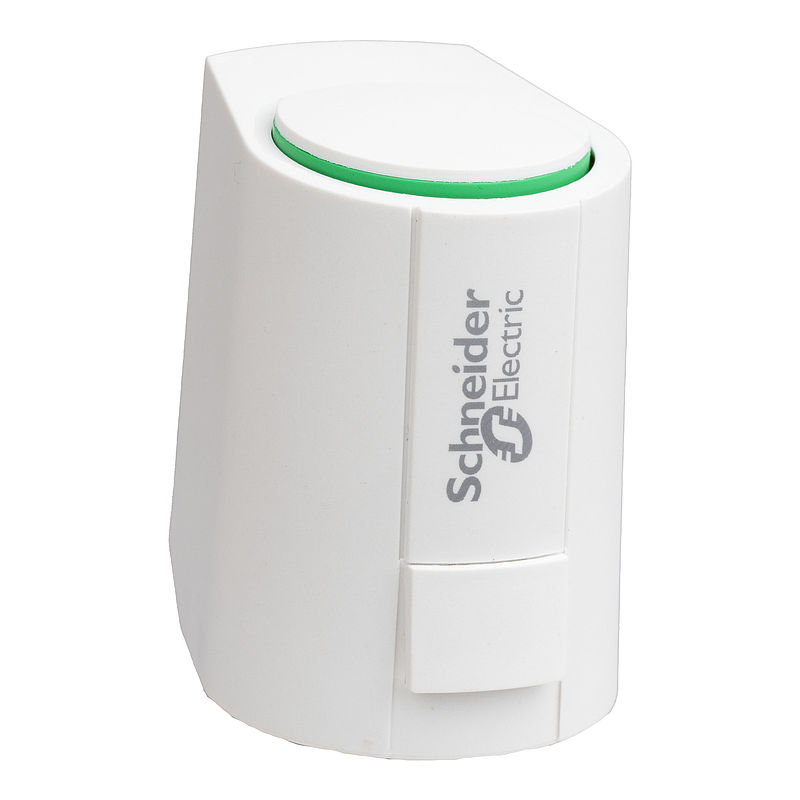

Positionsanzeige Green position indication
Zusätzliche Merkmale Calibration to exact valve stroke
Leitungslänge 1 m
Leitungen und Verbindungen Abnehmbares Kabel
Anschlussventil Kupplungsring M30 x 1,5
Material Polyamid: Gehäuse
Normen EN 60730
UL 60730
Montage
Schutzart (IP) IP54
Umgebungstemperatur bei Betrieb 0…60 °C
Relative Luftfeuchtigkeit 0…95 % rF, nicht kondensierend
Umgebungstemperatur bei Lagerung -25…65 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Höhe 7,4 cm
VPE 1 Breite 8,8 cm
VPE 1 Länge 5,2 cm
VPE 1 Gewicht 140 g
Vertragliche Gewährleistung
Gewährleistung 18 Monate

Nachhaltigkeit

Environmental data
EU-RoHS-Richtlinie Konform mit Ausnahme
EU-RoHS-Deklaration
WEEE Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Ja
Rücknahme No
Quecksilberfrei Ja
