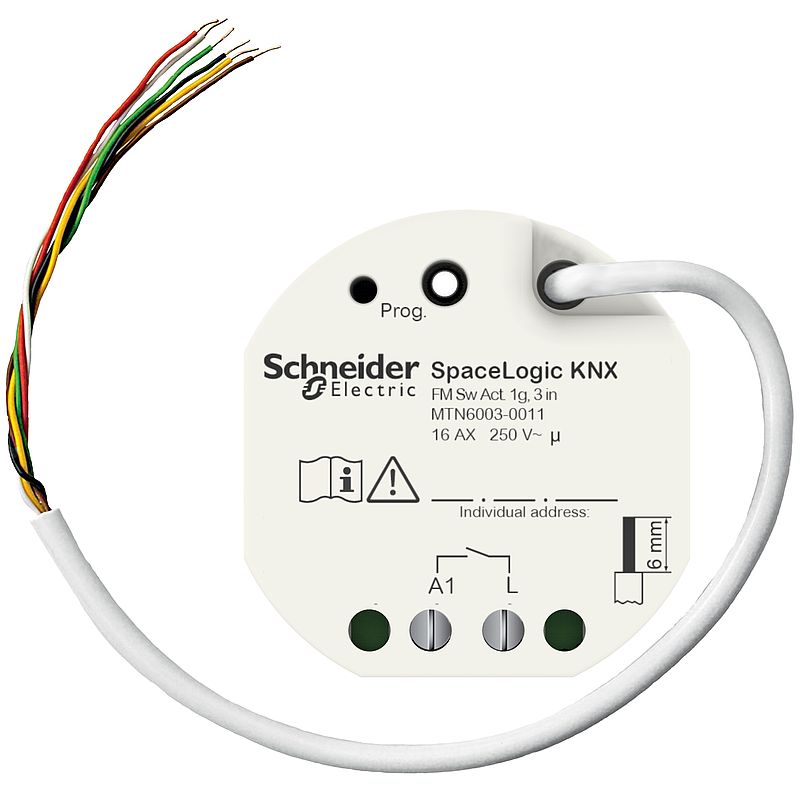

SpaceLogic KNX UP Schaltaktor 1fach mit 3 Binäreingängen
MTN6003-0011
Farbton: Weiß
Materialpreisgruppe
: G1
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Software - Data Library
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | SpaceLogic KNX |
| Produkt- oder Komponententyp | Schaltaktor |
| Betriebsmodus | KNX Bussystem |
| Bustyp | KNX |
| Anzahl der Kontakte | 1 |
| Nenneingangsleistung | Spannungssignal (SELV): 3 x binär |
| Schaltstrom | 16 AX |
| Farbton | Weiß | Zusatzmerkmale |
| Gehäusevariante | Einbau |
| [Ue] Bemessungs-Betriebsspannung | 230 V |
| Netzwerkfrequenz | 50/60 Hz |
| [In] Bemessungsstrom | 16 A |
| Lasttyp | Glühlampen: <= 2.500 W, 230 V AC Halogenlampen: <= 2.200 W, 230 V AC Niedervolt-Halogenlampe mit elektronischem Transformator: <= 1.000 W NS-Halogenlampe mit drahtgewickeltem Trafo: <= 1.000 VA Kapazitiv: , 10 A, 105 µF, 230 V AC Ohmsche Last: 2.500 W |
| Breite | 48 mm |
| Tiefe | 50 mm |
| Höhe | 28 mm |
| Max. Kabellänge | 10 m für Eingang |
| Gerätedarstellung | Vollständiges Produkt |
| Hauptfarbton | Weiß | Montage |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Betrieb | -5…45 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 108,000 g |
| VPE 1 Höhe | 6,500 cm |
| VPE 1 Breite | 7,600 cm |
| VPE 1 Länge | 7,600 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 60 |
| VPE 2 Gewicht | 6,945 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 10 |
| Total lifecycle Carbon footprint | 10 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.0422166874378012 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 1 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.19044300326537544 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.2 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.03293551752718692 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 8.105474318908046 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 8 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.24861727718489254 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.2 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Konform |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Halogenfreies Produkt |
| PVC-frei | Ja |
