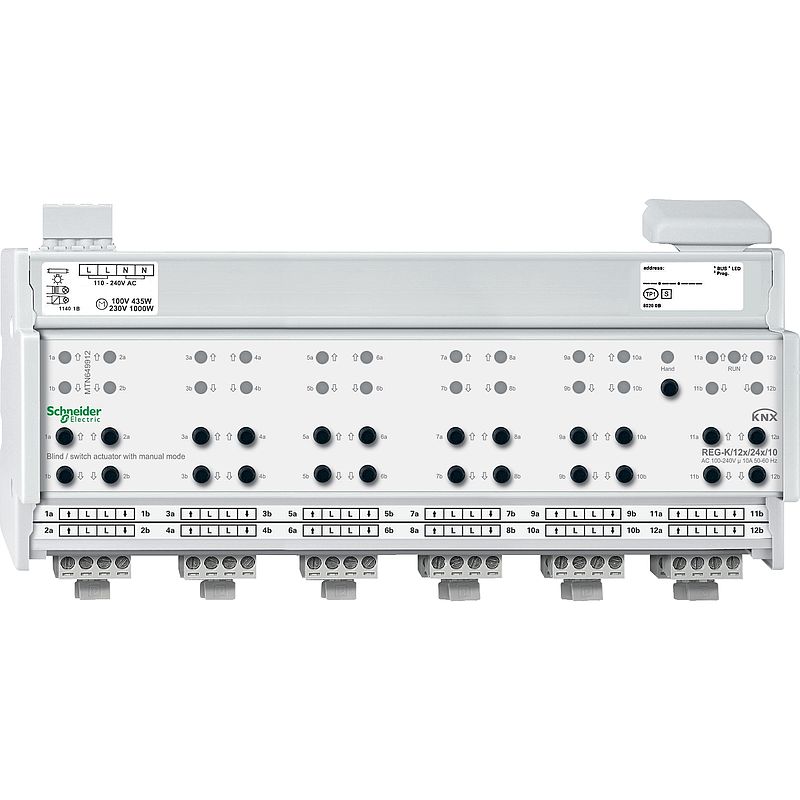

Jalousie-/ Schaltaktor REG-K/12x/24x/10 mit Handbetätigung, lichtgrau
MTN649912
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
BIM Model
|
Download |
|
Software - Data Library
|
Download |
|
Other technical guide
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Softwares: Kompatible Produkte
Softwares (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Jalousie-/Schaltaktor |
| Betriebsmodus | KNX Bussystem Manuell |
| Bustyp | KNX | Zusatzmerkmale |
| Gesamtzahl 18-mm-TE | 12 |
| Montagehalterung | DIN-Schiene |
| [Ue] Bemessungs-Betriebsspannung | 100 - 240 V AC 50 - 60 Hz |
| [In] Bemessungsstrom | 10 A |
| Anzahl der Ausgänge | 12 |
| Lasttyp | Motor: 434 W, 100 V AC Motor: 1.000 W, 230 V AC Motor: 1.043 W, 240 V AC Glühlampen: <= 869 W, 100 V AC Glühlampen: <= 2.000 W, 230 V AC Glühlampen: <= 2.086 W, 240 V AC Halogenlampen: <= 739 W, 100 V AC Halogenlampen: <= 1.700 W, 230 V AC Halogenlampen: <= 1.773 W, 240 V AC Parallelkompensierte Leuchtstofflampe: <= 434 VA, 100 V AC Parallelkompensierte Leuchtstofflampe: <= 1.000 VA, 230 V AC Parallelkompensierte Leuchtstofflampe: <= 1.043 VA, 240 V AC Kapazitiv: , 10 A, 105 µF, 100 - 240 V AC |
| Lokale Signalisierung | LED | Montage |
| Schutzart (IP) | IP20 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 1,01 kg |
| VPE 1 Höhe | 8 cm |
| VPE 1 Breite | 12,4 cm |
| VPE 1 Länge | 27,8 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=MTN649912_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Verpackung mit Recycling-Karton | Ja |
18 Dokumente
| MTN649912 EU-RoHS-Erklärung
07/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| EU-megfelelőségi nyilatkozat 15/03/25 · Declaration of conformity | 0,0 MB | Download |
| KNX MTN649912 Dimension/Wiring/Symbol -2D CAD Drawing
15/03/25 · CAD |
1,5 MB | Download |
| KNX- Atuador de interrutor de estores REG-K/x/x/10-Instruções de utilização (PT) 15/03/25 · User guide | 1,0 MB | Download |
| KNX - Actuador mixto persianas/binario REG-K/ 12x/24x/10 con acc. manual - ETS Descripción de la aplicación (ES)
15/03/25 · User guide |
1,8 MB | Download |
| KNX - Actionneur stores/commutation REG-K/x/10 à commande manuelle - ETS Description de l’application
15/03/25 · User guide |
1,9 MB | Download |
| KNX- Blind Switch Actuator REG-K/x/x/10-Operating instructions (EN) 15/03/25 · User guide | 0,7 MB | Download |
| KNX- Jalousie-Schaltaktor REG-K/x/x/10-Gebrauchsanweisung (DE) 15/03/25 · User guide | 0,6 MB | Download |
| KNX Blind / switch actuator REG-K/12x/24x/10 with manual mode, light grey-Technical leaflet
15/03/25 · Other technical guide |
0,2 MB | Download |
| MTN649912-00 Software ETS4-ETS5.x (knxprod) 15/03/25 · Software - Data Library | 0,9 MB | Download |
| MTN649912-00 Software ETS3d-ETS5.x (Vdx) 15/03/25 · Software - Data Library | 6,1 MB | Download |
| KNX Schneider Electric BIM data (Building Information Modeling)
15/03/25 · BIM Model |
67,4 MB | Download |
| KNX - Blind/switch actuator REG-K/x/10 with manual mode - ETS Application description (EN)
15/03/25 · User guide |
1,6 MB | Download |
| KNX - Jalousie-/Schaltaktor REG-K/x/10 mit Handbetätigung - ETS Applikationsbeschreibung (DE)
15/03/25 · User guide |
1,7 MB | Download |
| KNX- Servomoteur pour stores KNX REG-K-Mode d'emploi (FR) 15/11/24 · User guide | 0,3 MB | Download |
| KNX Certificate 15/11/24 · Certificate | 0,1 MB | Download |
| KNX- Jalousie-Schaltaktor REG-K/x/x/10-Gebrauchsanweisung (DE) 15/11/24 · User guide | 0,6 MB | Download |
| EU declaration of conformity 17/09/24 · Declaration of conformity | 0,2 MB | Download |
