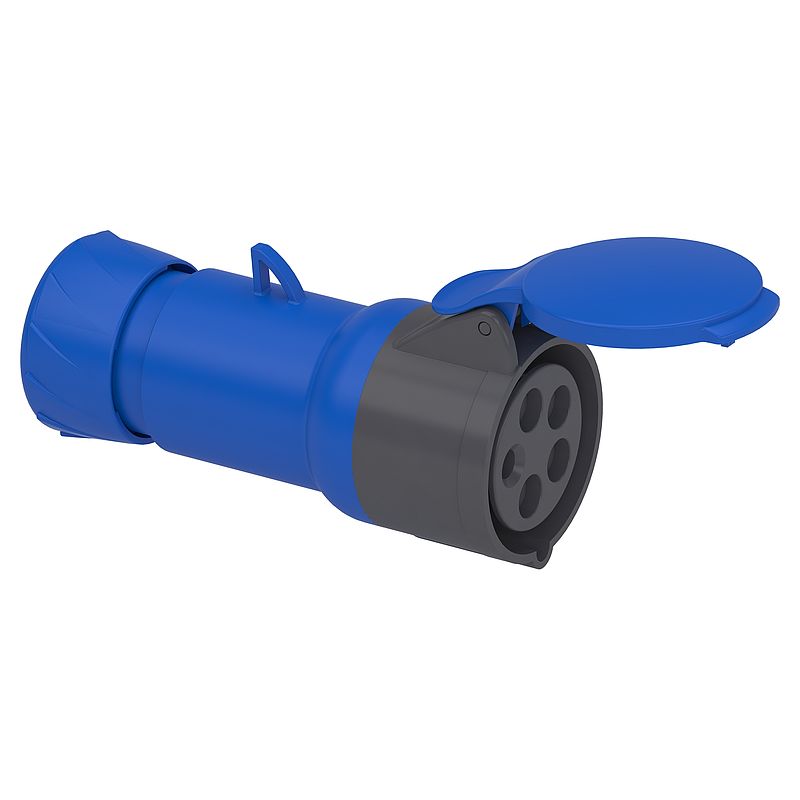

CEE Kupplung Schraubklemmen, 16A, 3p+N+E, 200-250 V AC, IP44

PKF16M425

EAN Code: 3303432032692

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Technical illustration	Download
How to video	Video anzeigen
CAD	Download
Catalog	Download

Hauptmerkmale
Baureihe	PratiKa
Produkt- oder Komponententyp	Steckerkupplung
Kurzbezeichnung des Geräts	PratiKa Schraube
Stecker/Steckdosen-Kategorie	Niederspannung
Beschreibung der Pole	3-polig + N + E
Netzwerktyp	AC
Ausgangsstandard	Industriell
Zusatzmerkmale
Stecker/Steckdose/Steuerstatus	Gerade
[In] Bemessungsstrom	16 A
[Ue] Bemessungs-Betriebsspannung	200-250 V
Netzwerkfrequenz	50/60 Hz
Erd.-Zapf.-Pos. im Uhrzeigers.	9 h
Stecker, Steckdosenmaterial	Gehäuse: selbstlöschender Kunststoffwerkstoff
Kontaktmaterial	Hülsen: Messing
Anschlüsse - Klemmen	Unverlierbare Schrauben
Kabel-Querschnitt	1…4 mm²
äußerer Kabeldurchmesser	8…15 mm
Kabeleinführung	Führungsrolle Kabelverschraubung
Gewindetyp	Pg 21
Produktgewicht	0,21 kg
Höhe	97 mm
Breite	97 mm
Tiefe	153 mm
Farbe	Grau (RAL 7035)
Spannungfarbe	Bau
Montage
Normen	IEC 60309-1 IEC 60309-2
Schutzart (IP)	IP44 entspricht IEC 60529
Schutzart (IK)	IK08 entspricht EN 62262
Feuerbeständigkeit	850 °C entspricht IEC 60695-2-1
Relative Luftfeuchtigkeit	50 % bei 40 °C 70 % bei 30 °C 90 % bei 20 °C
Umgebungstemperatur bei Betrieb	35 °C ( 86400 s ) -25…40 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	210 g
VPE 1 Höhe	16 cm
VPE 1 Breite	9 cm
VPE 1 Länge	9 cm
VPE 2 Art	BB1
VPE 2 Menge	10
VPE 2 Gewicht	2,27 kg
VPE 2 Höhe	17 cm
VPE 2 Breite	27 cm
VPE 2 Länge	27 cm
VPE 3 Art	S03
VPE 3 Menge	20
VPE 3 Gewicht	5,027 kg
VPE 3 Höhe	30 cm
VPE 3 Breite	30 cm
VPE 3 Länge	40 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Rücknahme	Nein
