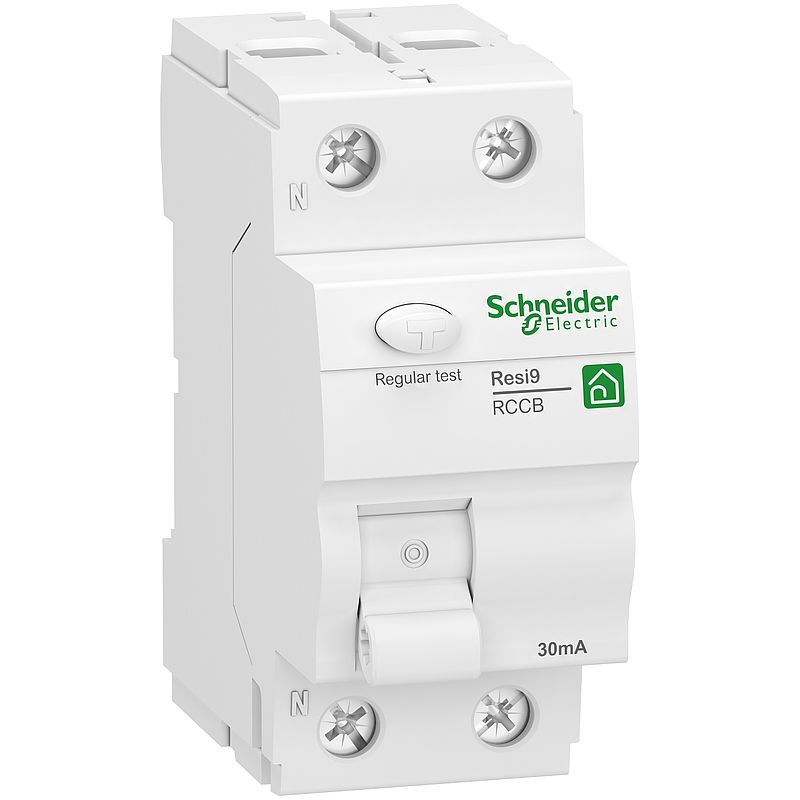

Fehlerstrom-Schutzschalter Resi9, 2P, 40A, 30mA, Typ A
R9R22240
Materialpreisgruppe
: D8
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Brochure
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
Offer Marketing Illustration
|
Download |
Dieses Produkt ist kompatibel mit
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Verteilungen: Kompatible Produkte
Verteilungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Resi9 |
| Produktname | Resi9 RCCB |
| Produkt- oder Komponententyp | Fehlerstrom-Schutzschalter (FI) |
| Beschreibung der Pole | 2P |
| Neutralposition | Links |
| [In] Bemessungsstrom | 40 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 30 mA entspricht EN/IEC 61008-2-1 |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ A |
| Bemessungsbruchkraft und Bemessungsleistung | IM 500 A entspricht EN/IEC 61008-2-1 |
| Bedingter Bemessungs-Kurzschlussstrom | 10 kA |
| Konformitätskennzeichen | VDE | Zusatzmerkmale |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 Hz |
| [Ui] Bemessungs-Isolationsspannung | 440 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Stoßstrom | 250 A |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Unten: Doppelfunktionsklemme |
| 9-mm-Raster | 4 |
| Höhe | 81 mm |
| Breite | 36 mm |
| Tiefe | 78,5 mm |
| Produktgewicht | 0,18 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten) - 1 - 25 mm² - flexibel mit Aderendhülse Tunnelklemmen (oben oder unten) - 1 - 25 mm² - flexibel Tunnelklemmen (oben oder unten) - 1 - 35 mm² - fest |
| [M] Anzugsdrehmoment | 3,5 Nm oben oder unten | Montage |
| Normen | EN/IEC 61008-2-1 |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Betrieb | -25…40 °C |
| Umgebungstemperatur bei Lagerung | -40…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 202,000 g |
| VPE 1 Höhe | 4,200 cm |
| VPE 1 Breite | 8,400 cm |
| VPE 1 Länge | 9,100 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 54 |
| VPE 2 Gewicht | 11,386 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 432 |
| VPE 3 Gewicht | 103,000 kg |
| VPE 3 Höhe | 43,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 42d9fa7e-1604-4ebd-8742-78b281843dbb |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 42 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt enthält Halogene über den Grenzwerten |
| Total lifecycle Carbon footprint | 42 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 2.57018286845567 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.0352863672386067 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0158069715809956 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 38.7766666666666 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 39 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.6584792575443 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.7 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=R9R22240_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=R9R22240_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 59 |
